6 Русский
2-4 ЗАМЕЧАНИЯ ДЛЯ МОНТАЖНИКА
Обеспечьте заказчикам инструктаж по правилам эксплуатации блока (в особенности чистки фильтров,
реализации различных функций и корректировки температуры) с самостоятельным выполнением
операций с подглядыванием в руководство.
3. ВЫБОР МЕСТА УСТАНОВКИ
(1) Выберите для установки такое место, где выполняются указанные ниже условия
и удовлетворяются запросы пользователя.
• Вверху помещений (включая поверхность потолка) в местах для установки внутреннего агрегата,
где отсутствует возможность каплепадения из трубопровода хладагента, сливного трубопровода,
водопроводной трубы и т. п.
• В местах, где стена достаточно прочна, чтобы выдержать вес комнатного блока.
• В местах, где достаточно места для выполнения монтажа и технического обслуживания.
(См. рис. 1 и рис. 2)
• В местах, где можно обеспечить оптимальный приток воздуха.
• С отсутствием препятствий прохождению воздуха.
• С возможностью надлежащего дренажа конденсата.
• Где стена не имеет значительного наклона.
• В местах, где нет легковоспламеняющихся газов.
• С возможностью
соблюдения допусков на прокладку трубопровода между внутренним и
наружным агрегатами.
(См. инструкцию по монтажу наружного агрегата.)
• Устанавливайте комнатный и наружный блоки, шнур электропитания и проводку цепи передачи на
расстоянии не менее 1 м от телевизионных и радиоприемников для предотвращения искажения
изображения и атмосферных помех. (В зависимости от типа и источника
электрических волн
возможно прослушивание статических шумов даже при удалении более 1 м.)
• Установите внутренний агрегат на высоте не менее 2,5 м над полом. Если установку приходится
проводить на меньшей высоте, то примите все меры, чтобы руки не могли попасть в отверстие
подачи воздуха.
• Когда холодный (теплый) воздух распространяется по всему помещению.
≥90
≥30
Пол
Рис. 2
Препятствие
≤120
≥2500 (от пола)
Для установки
на высоких местах.
Рис. 1
≥50 ≥50

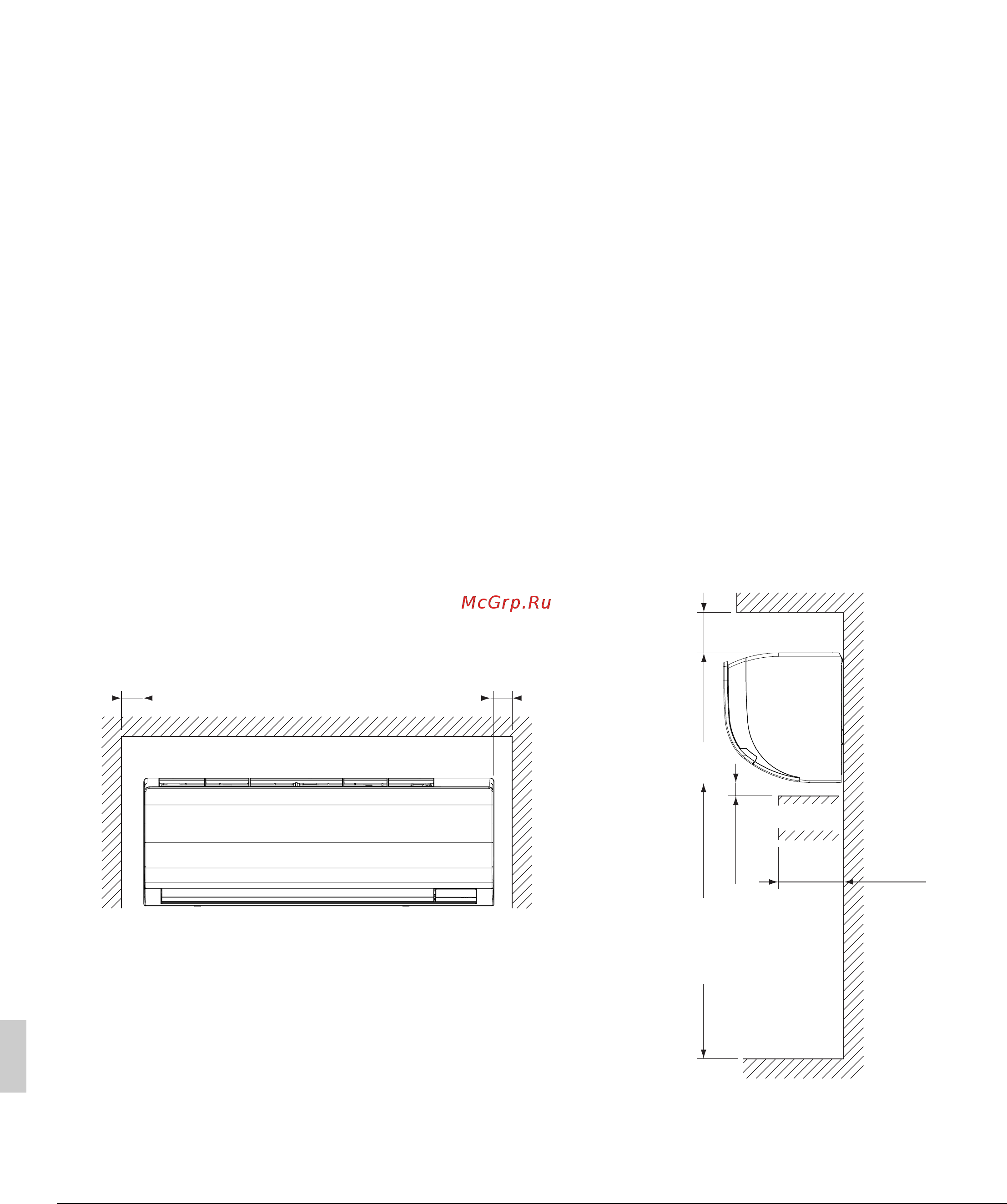

[Необходимое для установки пространство (мм)]
