18 Русский
Меры предосторожности в отношении проводки электропитания
Используйте круглый отогнутый разъем для подключения к соединительным клеммам источника
питания. Если ее использование не представляется возможным по объективным причинам,
руководствуйтесь приведенными ниже инструкциями.
Обязательно снимите более чем 40 мм обшивки проводки электропитания. (См. рис. 20)
• Информация о проводке пульта дистанционного управления приведена в "РУКОВОДСТВЕ ПО
МОНТАЖУ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ", прилагаемом к пульту дистанционного
управления.
• Ни в коем случае не присоединяйте провода источника питания к клеммной колодке
удаленного контроллера. Ошибка такого рода может привести к повреждению всей системы.
• Используйте только указанный провод и плотно подсоединяйте провода к клеммам. При
присоединении проводов избегайте приложения к клеммам внешних
усилий. Выполняйте проводку
таким образом, чтобы не перекрывать другое оборудование, например открывание крышки блока
управления. Убедитесь, что крышка закрыта плотно. Неплотные соединения могут вызвать
перегрев, а в наиболее неблагоприятном случае привести к электрическому удару или пожару.

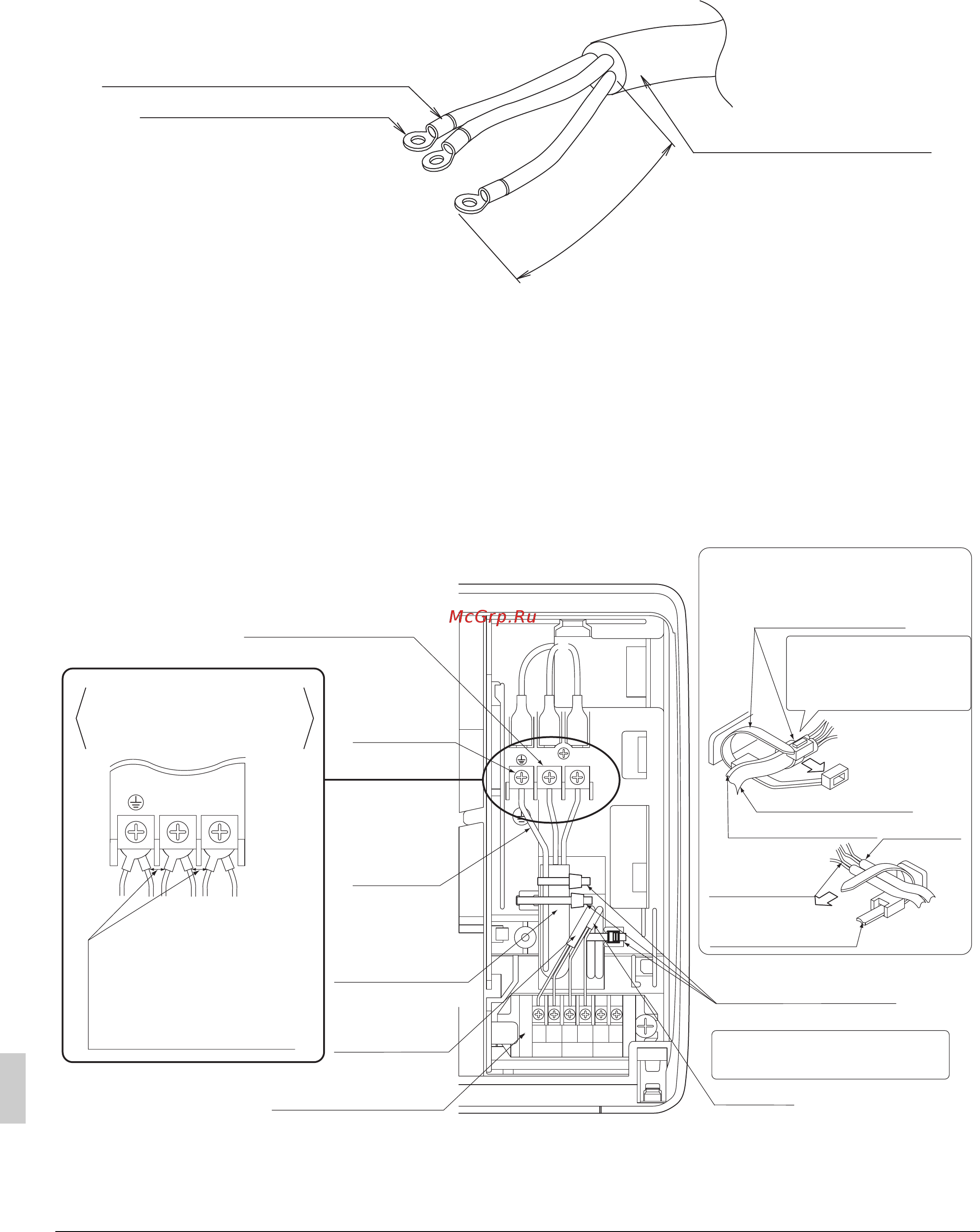

Круглый отогнутый разъем
Установите изоляционную втулку
Проводка электропитания
и провод заземления
40
мм
или более
Рис. 20
REMOTE (ДИСТАНЦИОННЫЙ)
CNTRL (ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)
ПРИНУДИТЕЛЬНОЕ
ВЫКЛЮЧЕНИЕ
TRANSMISSION
WIRING (ПРОВОДКА ЦЕПИ ПЕРЕДАЧИ)
F1 F2 T1 T2P1 P2
LN
Клеммная колодка (6P)
Клемма
заземления
Провод
заземления
Проводка
электропитания
Электропитание
клеммная колодка (3P)
В случае использования клеммы
питания вместе с другими
соединительными проводами
Выполните изоляцию на
клеммной части проводов
надлежащим образом, чтобы
клеммы не контактировали
друг с другом.
Рис. 21
Проводка пульта
дистанционного
управления
L
N
Провод заземления
Проводка электропитания
Проводка
Проводка
< Способ фиксации проводки >
Малый зажим
(принадлежность) (5)
Малый зажим
(принадлежность) (5)
Малый зажим
(принадлежность) (5)
Зажмите после прокладывания
проводки между блоками
и провода заземления.
Проводка пульта
дистанционного
управления
(3 места)
Отрежьте излишек материала
после затягивания.
4PRU494115-1C.book Page 18 Thursday, April 12, 2018 4:09 PM
