4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
10
RKXYQ5TAY1B + RDXYQ5TAV1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P482266-1 – 2017.03

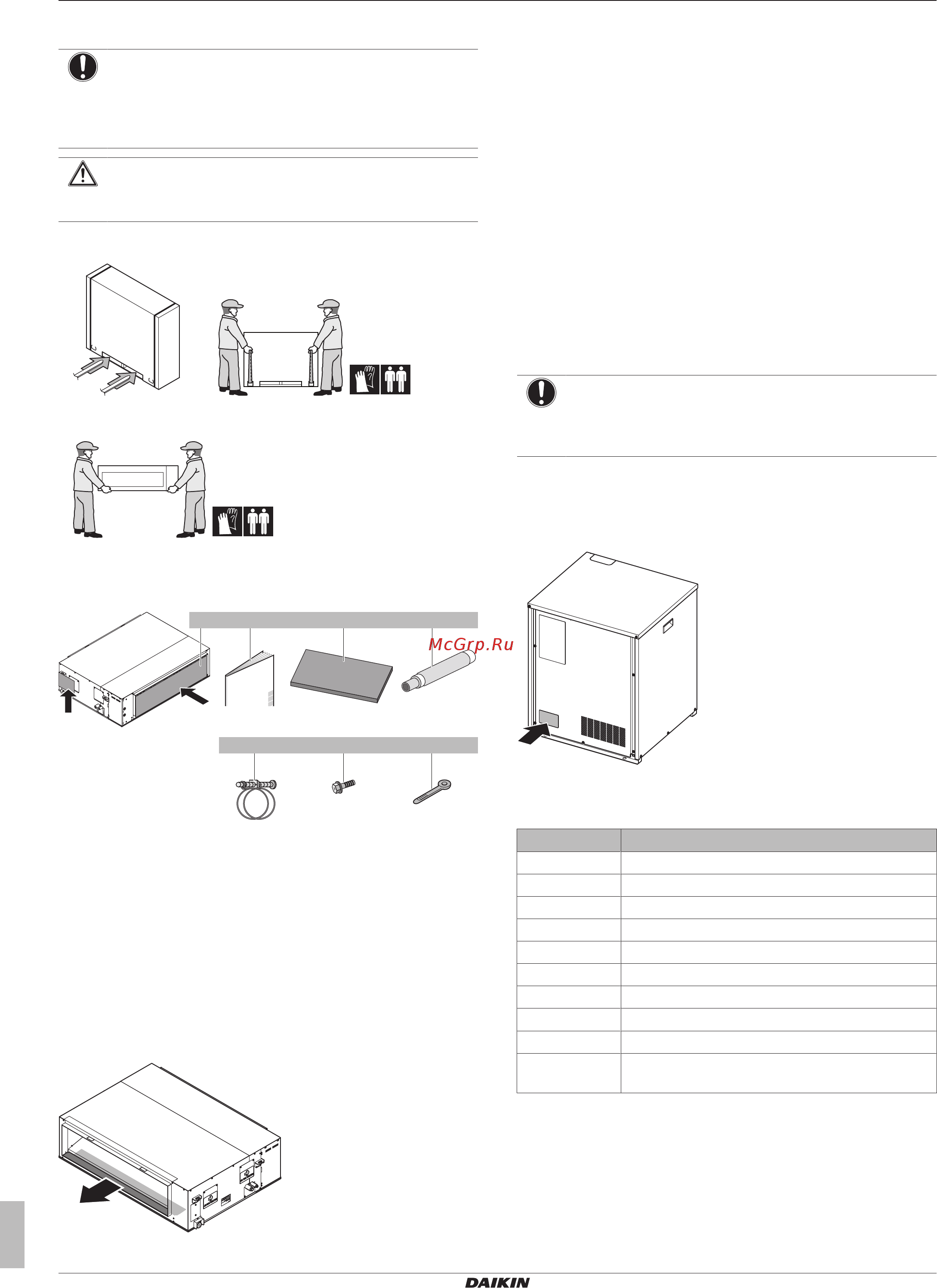

3.3.2 Обращение с теплообменником
ПРИМЕЧАНИЕ
Сняв теплообменник с поддона, ни в коем случае НЕ
ставьте блок на пол стороной всасывания или
нагнетания. Возможное следствие: деформация
всасывающего или нагнетающего отверстия.
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травмы НЕ касайтесь воздухозаборного
отверстия или алюминиевых ребер блока.
▪ В упаковке. Пользуйтесь вилочным погрузчиком или
стропами.
▪ Без упаковки. Переносите блок, не торопясь, как показано
здесь:
3.3.3 Как снять принадлежности с
теплообменника
1× 1× 1×
1× 1× 3×
1×
b c da
e f g
a Дополнительный фильтр для мусора
b Руководство по монтажу теплообменника
c Уплотнительная подушка
d Сливной шланг
e Металлический зажим
f Винт (для экрана проводки управления) (см. параграф
"6.9.5Подключение электропроводки к
теплообменнику"на стр.34)
g Кабельная стяжка
3.3.4 Как снять транспортировочное
покрытие
Снимите покрытие. Покрытие служит для защиты блока во
время транспортировки.
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Идентификация компрессора и теплообменника.
▪ Где компрессор и теплообменник встраиваются в систему.
▪ С какими внутренними блоками и дополнительным
оборудованием сочетаются компрессор и теплообменник.
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Компрессор
Местоположение
Идентификация модели
Пример: R K X Y Q 5 TA Y1 B [*]
Код Пояснения
R Наружный блок с воздушным охлаждением
K Компрессор
X Тепловой насос (с непостоянным обогревом)
Y Моноблок
Q Хладагент R410A
5 Класс мощности
TA Серия VRV IV
Y1 Электропитание
B Комплектация для Европы
[*] Обозначение незначительной модификации
модели
