13 Технические данные
Справочное руководство для монтажника и пользователя
51
RKXYQ5TAY1B + RDXYQ5TAV1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P482266-1 – 2017.03

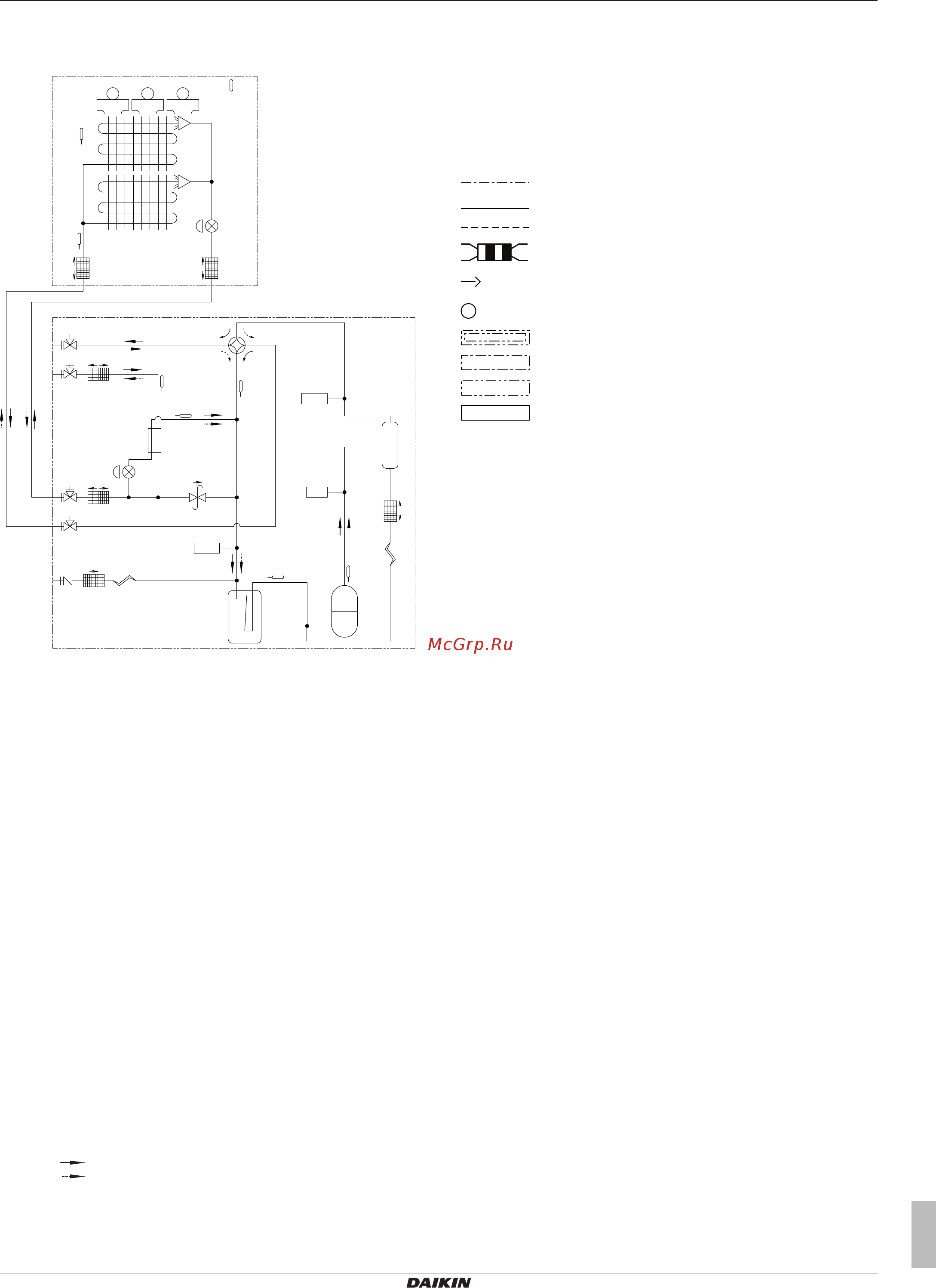

13.1 Схема трубопроводов:
Компрессор и теплообменник
Y2E
R21T
M1C
R3T
R5T
R6T
Y1S
S1NPL
S1PH
S1NPH
R7T
c
b
f
g
a
d
f
h
f i
j
e
B
k
f
i
R2T
R3T
R1T
M1FM2F
Y1E
M3F
f
f
l
A
3D104510-1
A Теплообменник
B Компрессор
a Запорный клапан (трубопровод газообразного
хладагента) (контур2: к внутренним блокам)
b Запорный клапан (трубопровод жидкого хладагента)
(контур2: к внутренним блокам)
c Запорный клапан (трубопровод жидкого хладагента)
(контур1: к теплообменнику)
d Запорный клапан (трубопровод газообразного
хладагента) (контур1: к теплообменнику)
e Отверстие для техобслуживания (заправка
хладагентом)
f Фильтр
g Теплообменник дополнительного охлаждения
h Вентиль регулировки давления
i Капиллярная трубка
j Накопитель
k Маслоотделитель
l Теплообменник
M1C Компрессор
M1F~M3F Двигатель вентилятора
R1T (A) Термистор (воздух)
R2T (A) Термистор (газ)
R3T (A) Термистор (змеевик)
R21T (B) Термистор (выброс)
R3T (B) Термистор (накопитель со стороны всасывания)
R5T (B) Термистор (контур жидкого хладагента)
R6T (B) Термистор (теплообменник дополнительного
охлаждения газом)
R7T (B) Термистор (компрессор со стороны всасывания)
S1NPH Датчик высокого давления
S1NPL Датчик низкого давления
S1PH Реле высокого давления
Y1E, Y2E Электронный регулирующий вентиль
Y1S Электромагнитный клапан (четырехходовой)
Обогрев
Охлаждение
13.2 Схема электропроводки:
Компрессор
Входящая в комплектацию электрическая схема нанесена на
крышку распределительной коробки.
Обозначения:
X1M Основная клеммная колодка
Заземление
15
Номер провода 15
Проводка по месту установки
Кабель по месту установки
**
/12.2
Соединение **, продолжение на стр. 12, столбец 2
1
Несколько вариантов проводки
Опция
Не смонтировано в распределительной коробке
Электропроводка в зависимости от модели
Плата
Замечания:
1 Если используется дополнительный адаптер, см.
инструкцию по его монтажу.
2 О том, как пользоваться кнопками BS1~BS3 и DIP-
переключателями DS1+DS2, рассказывается в
руководстве по монтажу или по техобслуживанию.
3 Не включайте с блоком устройство защиты от короткого
замыкания S1PH.
4 Порядок прокладки и подключения электропроводки
управления между НАРУЖНЫМ и ВНУТРЕННИМ блоками
(F1-F2) и между ДВУМЯ НАРУЖНЫМИ блоками (F1-F2)
см. в руководстве по техническому обслуживанию.
Обозначения:
A1P Печатная плата (системная)
A2P Печатная плата (фильтр подавления помех)
A3P Печатная плата (инвертора)
A4P Печатная плата (переключатель режимов
охлаждения-обогрева)
BS* Кнопка (режим, установка, возврат) (A1P)
C* Конденсатор (A3P)
DS* DIP-переключатель (A1P)
E1HC Нагреватель поддона
F*U Плавкий предохранитель (T 3,15A / 250В) (A1P)
F3U Предохранитель по месту эксплуатации
F400U Плавкий предохранитель (T 6,3A / 250В) (A2P)
F410U Плавкий предохранитель (T 40A / 500В) (A2P)
F411U Плавкий предохранитель (T 40A / 500В) (A2P)
F412U Плавкий предохранитель (T 40A / 500В) (A2P)
HAP Светодиодный индикатор работы (зеленый) (A1P)
K1M Магнитный контактор (A3P)
K*R Магнитное реле (A*P)
L1R Реактор
M1C Электромотор (компрессора)
M1F Электромотор (вентилятора)
PS Электропитание (A1P, A3P)
Q1DI Устройство защитного отключения
(приобретается по месту установки)
