4 Информация об агрегатах и
дополнительномоборудовании
Справочное руководство для монтажника и пользователя
12
RKXYQ5TAY1B + RDXYQ5TAV1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P482266-1 – 2017.03
▪ Блоки AHU (с воздухо-воздушным теплообменом): В
зависимости от теплообмена требуется комплект EKEXV
+блок EKEQM.
▪ Комфортная воздушная завеса (с воздухо-воздушным
теплообменом): Серия CYV (Biddle).
Требования к подсоединению. При подборе внутренних
блоков коэффициент подсоединения должен соответствовать
приведенным ниже требованиям. Подробнее см. инженерно-
технические данные.
Запрещается использовать сочетания, отличные от указанных в
таблице.
Внутренние
блоки
Общий CR
(a)
CR однотипных блоков
(b)
VRVDX AHU
VRV DX 50~130% 50~130% —
VRV DX + AHU 50~110% 50~110% 0~60%
AHU 90~110% — 90~110%
(a) Общий CR = совокупный коэффициент подсоединения
в зависимости от производительности внутренних
блоков
(b) CR однотипных блоков = допустимый коэффициент
подсоединения в зависимости от производительности
однотипных внутренних блоков
4.5.3 Варианты комплектации компрессора и
теплообменника
ИНФОРМАЦИЯ
Наименования доступного на данный момент
дополнительного оборудования см. в инженерно-
технических данных.
Комплект для разветвления трубопроводов хладагента
Описание Наименование модели
Рефнет-коллектор KHRQ22M29H
Рефнет-тройник KHRQ22M20T
KHRQ22M29T9
Указания по выбору оптимального разветвительного комплекта
см. в параграфе "5.3.4 Как подбирать комплекты разветвления
трубопровода хладагента"на стр.16.
Адаптер внешнего управления (DTA104A61/62)
Для подачи команд с помощью внешнего входного сигнала от
централизованной системы управления можно использовать
адаптер внешнего управления. Это позволяет подавать
команды (как групповые, так и индивидуальные) на работу с
низким уровнем шума и ограниченным потреблением
электроэнергии.
Внутренний блок оснащается адаптером внешнего управления.
Селекторный переключатель охлаждения/нагрева
Для централизованного управления охлаждением и обогревом
можно подключить следующее дополнительное оборудование:
Описание Наименование модели
Переключатель режимов
охлаждения-обогрева
KRC19-26A
Плата переключателя режимов
охлаждения-обогрева
BRP2A81
(a)
Дополнительная монтажная
коробка для переключателя
KJB111A

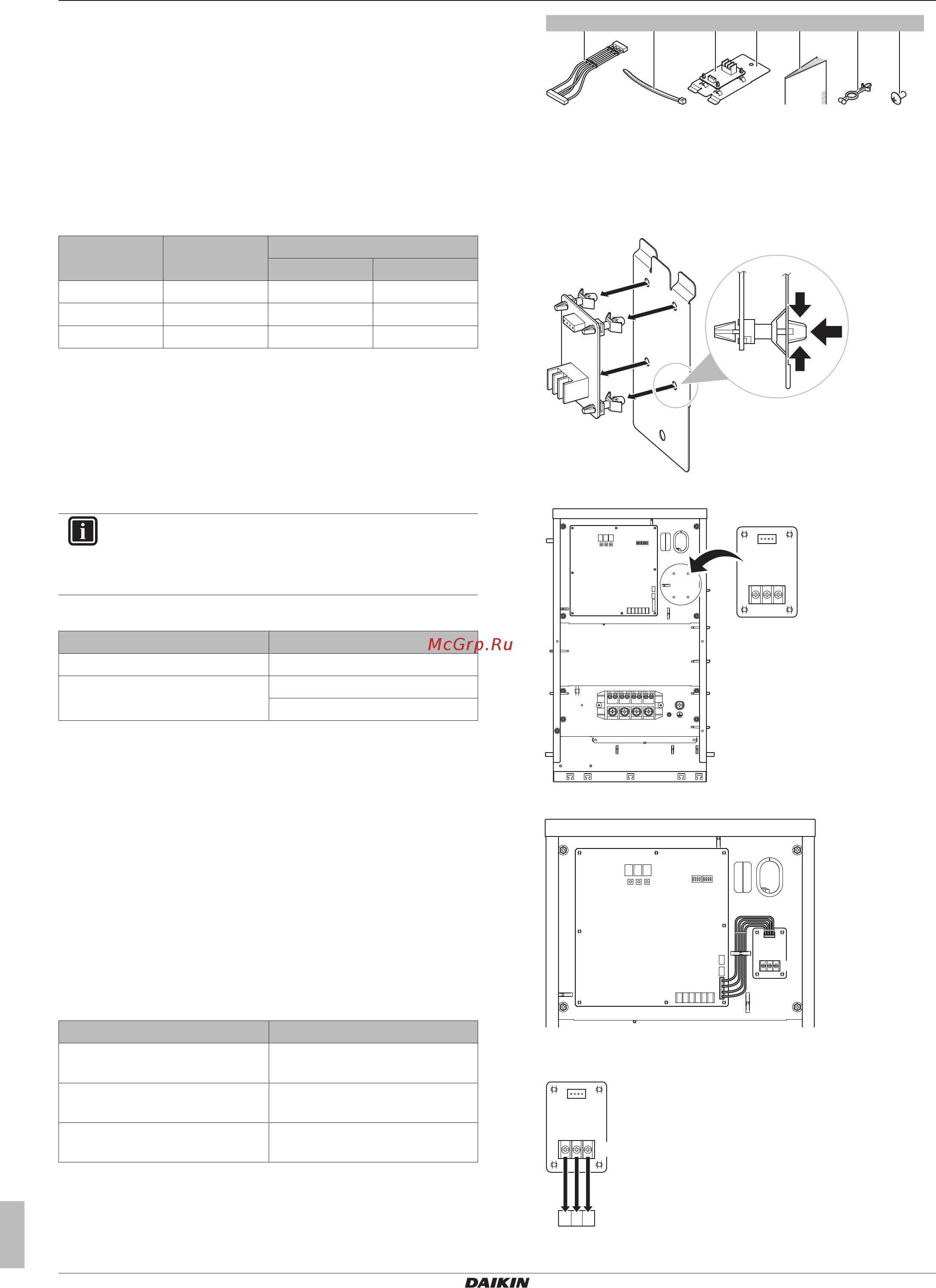

(a) Порядок установки BRP2A81:
1 Проверьте комплектацию BRP2A81. НЕ все компоненты
понадобятся.
1×1× 1× 1×1× 1×
Xb ca
1×
X X X
a Кабель
b Кабельная стяжка
c Системная плата
X Не нужно
2 Снимите с компрессора крышки и распределительную
коробку. См. "6.2.2Как открыть компрессор"на стр.18.
3 Снимите монтажную пластину с печатной платы.
1
1
2
4 Установите печатную плату.
X1M
X1A
A B C
A1P
DS1
X66A
5 Подсоедините кабель.
X1A
A1P
DS1
X66A
X1M
6 Подключите переключатель режимов охлаждения-
обогрева. Момент затяжки X1M (A/B/C): 0,53~0,63Н•м
KRC19-26A
X1A
A B C
A B C
X1M
7 Закрепите все кабели стяжками.
