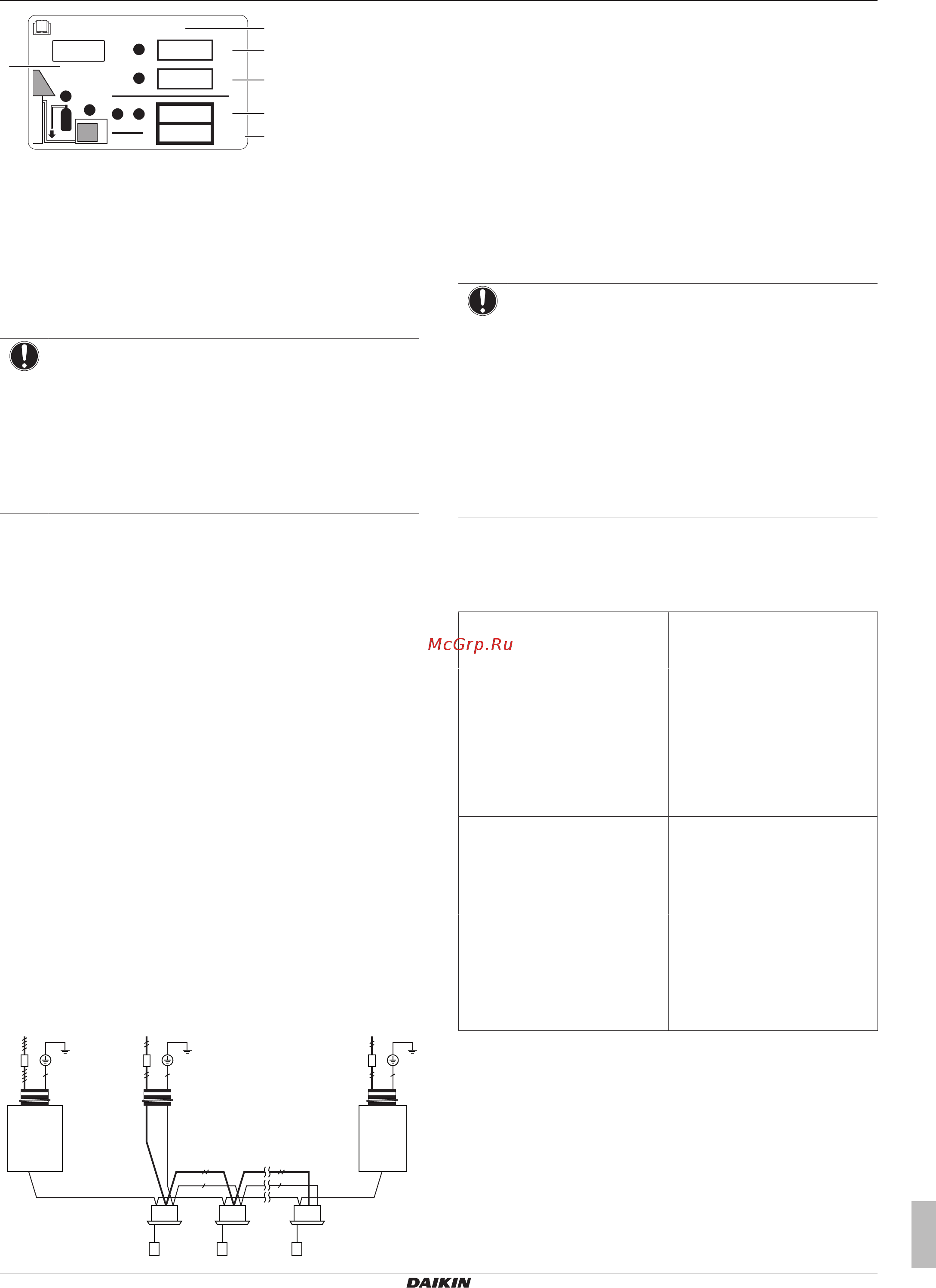

6 Монтаж
Справочное руководство для монтажника и пользователя
31
RKXYQ5TAY1B + RDXYQ5TAV1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P482266-1 – 2017.03
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если в комплект поставки блока входит этикетка о
наличии вызывающих парниковый эффект
фторсодержащих газов на нескольких языках (см.
принадлежности), отделите этикетку на подходящем
языке и наклейте ее поверх этикетки a.
b Заводская заправка хладагентом: см. табличку с
наименованием блока
c Объем дополнительно заправленного хладагента
d Общее количество заправленного хладагента
e Выбросы парниковых газов для общего количества
заправленного хладагента в тоннах CO
2
-эквивалента
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В Европе выбросы парниковых газов для полной
заправки хладагента в системе (выражаются в тоннах
CO
2
-эквивалента) используются для определения
интервалов технического обслуживания.
Руководствуйтесь применимым законодательством.
Формула для расчета выбросов парниковых газов:
значение ПГП для хладагента × общая заправка
хладагента (кг) / 1000
2 Закрепите табличку внутри компрессора. Для нее
предусмотрено место на наклейке с электрической схемой.
6.9 Подключение электропроводки
6.9.1 Подсоединение электропроводки
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
1 Проверка системы энергоснабжения на соответствие
электрическим характеристикам блоков.
2 Подключение электропроводки к компрессору.
3 Подключение электропроводки к теплообменнику.
4 Подключение электропроводки к внутренним блокам.
5 Подключение сетевого электропитания.
Прокладка электропроводки по месту
установки: общее представление
Состав электропроводки:
▪ Проводка электропитания (обязательно с заземлением)
▪ Сигнальная проводка (=управления) между компрессором,
теплообменником и внутренним блоками.
Пример:
g
f
F1/F2
(16 V)
F1/F2
(16 V)
220-240 V
1~ 50 Hz
e
c
a
d
b
220-240 V
1~ 50 Hz
380-415 V
3N~ 50 Hz
a Главный выключатель
b Заземление
c Разводка электропитания (с заземлением)
(изолированный кабель)
F1/F2 Проводка управления (с изоляцией + экранирование)
(применение экранированной проводки управления
является факультативным)
d Компрессор
e Теплообменник
f Внутренний блок
g Пользовательский интерфейс
Линия электропитания и линия управления
Важно, чтобы электропроводка питания и электропроводка
управления были отделены друг от друга. Во избежание
электрических помех между электропроводкой этих типов
всегда должно быть расстояние не менее 50 мм.
ПРИМЕЧАНИЕ
▪ Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но не должны быть проложены
параллельно.
▪ Провода линий управления и электропитания не
должны касаться внутренних трубопроводов во
избежание повреждения проводов из-за высокой
температуры трубопроводов.
▪ Плотно закрыв крышку, разместите провода так,
чтобы крышка и другие части не болтались.
Электропроводка управления за пределами блока должна быть
проложена вместе с трубопроводами, прокладываемыми по
месту установки.
Ответвления
Предельно допустимое
количество ответвлений
кабелей, соединяющих блоки
16
Электропроводка управления Изолированный+экранирован
ный кабель (двужильный)
Виниловые шнуры
0,75~1,25мм²
(применение экранированной
проводки управления является
факультативным)
Максимальная длина
электропроводки
(= расстояние между
компрессором и самым
дальним внутренним блоком)
300м
Общая длина электропроводки
(= расстояние между
компрессором и всеми
внутренними блоками, а также
между компрессором и
теплообменником)
600м
Если общая длина электропроводки управления
превысит эти пределы, возможны ошибки передачи
данных.
Повторное ответвление после другого ответвления не
допускается.
