1 Общая техника безопасности
Справочное руководство для монтажника и пользователя
7
RKXYQ5TAY1B + RDXYQ5TAV1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P482266-1 – 2017.03
ПРИМЕЧАНИЕ
Убедитесь, что качество воды соответствует Директиве
ЕС 98/83EC.
1.3.6 Электрическая система
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Перед снятием крышки
распределительной коробки, перед выполнением
электромонтажных работ или перед касанием
электрических компонентов необходимо
ОТКЛЮЧИТЬ электропитание.
▪ Перед обслуживанием отключите электропитание
более чем на 1 минуту и убедитесь в отсутствии
напряжения на контактах емкостей основной цепи
или электрических деталях. Перед тем как касаться
деталей, убедитесь, что напряжение на них НЕ
превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
▪ НЕ дотрагивайтесь до электрических деталей
влажными руками.
▪ НЕ оставляйте агрегат без присмотра со снятой
сервисной панелью.
ПРЕДУПРЕЖДЕНИЕ
Если НЕТ заводской установки, то стационарная
проводка в ОБЯЗАТЕЛЬНОМ порядке дополнительно
оснащается главным выключателем или другими
средствами разъединения по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
▪ Используйте ТОЛЬКО медные провода.
▪ Убедитесь, что прокладываемая по месту установки
проводка соответствует действующим нормативам.
▪ Все электрические подключения должны
производиться в соответствии с электрическими
схемами, поставляемыми вместе с агрегатом.
▪ НИ В КОЕМ СЛУЧАЕ не сжимайте жгуты кабелей и
следите, чтобы кабели не соприкасались с
трубопроводами и острыми краями. Проследите за
тем, чтобы на разъемы клемм не оказывалось
внешнее давление.
▪ Убедитесь, что проведено заземление. НЕ
ДОПУСКАЕТСЯ заземление агрегата на
трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное
заземление может привести к поражению
электрическим током.
▪ Для питания системы необходима отдельная цепь
силового электропитания. НЕ ДОПУСКАЕТСЯ
подключение к электрической цепи, которая уже
питает других потребителей.
▪ Обязательно установите необходимые
предохранители или автоматические прерыватели.
▪ Проконтролируйте установку выключателя тока
утечки заземления. Невыполнение этого
требования может привести к поражению
электрическим током или возгоранию.
▪ Устанавливая средство защиты от утечки на землю,
убедитесь в том, что оно совместимо с инвертором
(устойчиво к электрическому шуму высокой
частоты). Это позволит избежать ложных
срабатываний средства защиты.
ПРИМЕЧАНИЕ
Меры предосторожности при прокладке
электропроводки питания:
▪ Не подключайте к клеммной колодке
электропитания провода разной толщины (люфт в
контактах электропроводки питания может вызвать
избыточный нагрев).

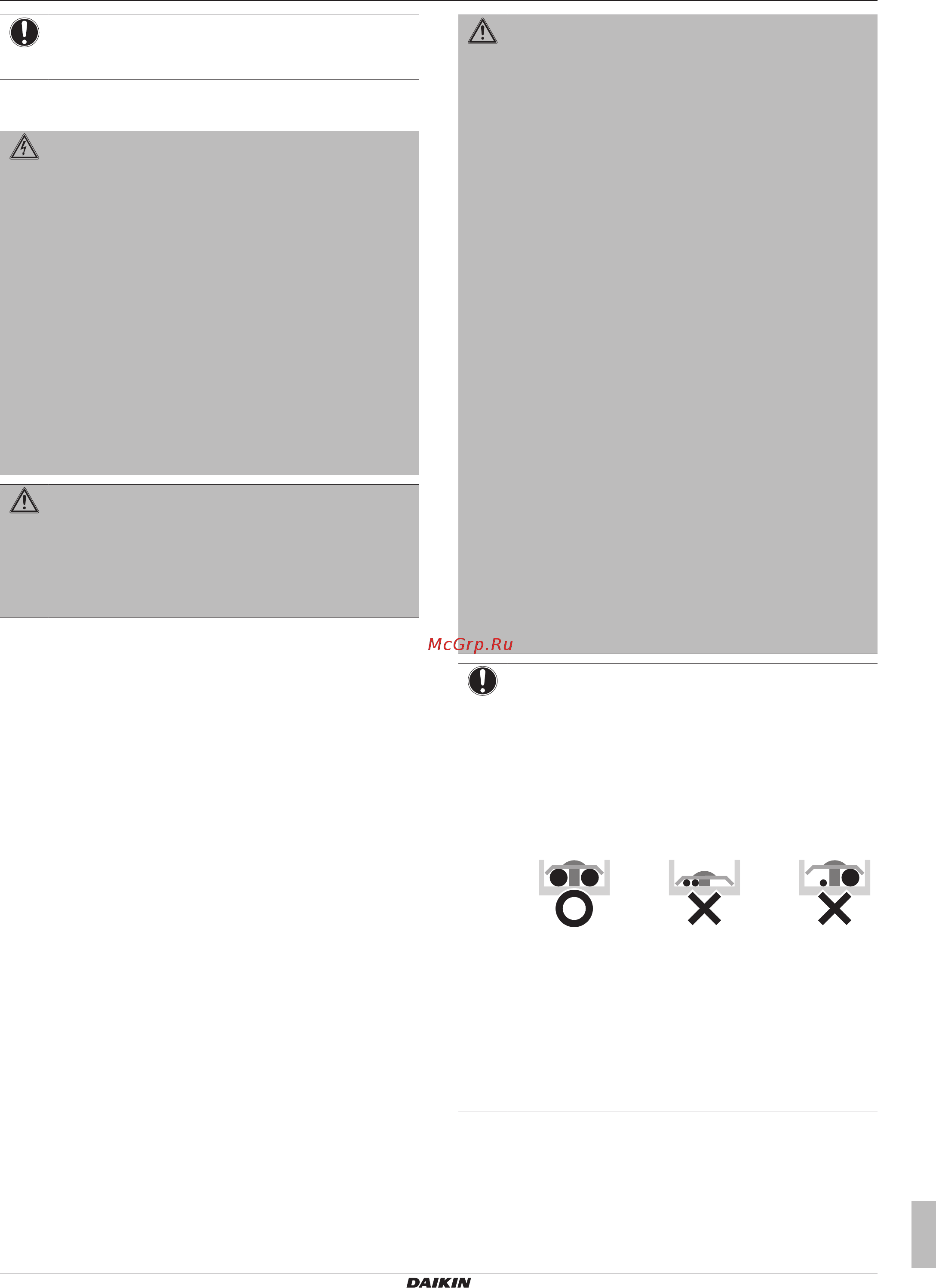

▪ Подключать провода одинаковой толщины следует,
как показано на рисунке ниже.
▪ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте
соответствующую отвертку. Отвертка с маленькой
головкой повредит головку и сделает адекватную
затяжку невозможной.
▪ Излишнее затягивание винтов клемм может
привести к их поломке.
Во избежание помех силовые кабели следует проводить не
ближе 1 метра от телевизоров или радиоприемников. При
определенной длине радиоволн расстояния в 1 метр может
оказаться недостаточно.
