4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
11
RKXYQ5TAY1B + RDXYQ5TAV1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P482266-1 – 2017.03

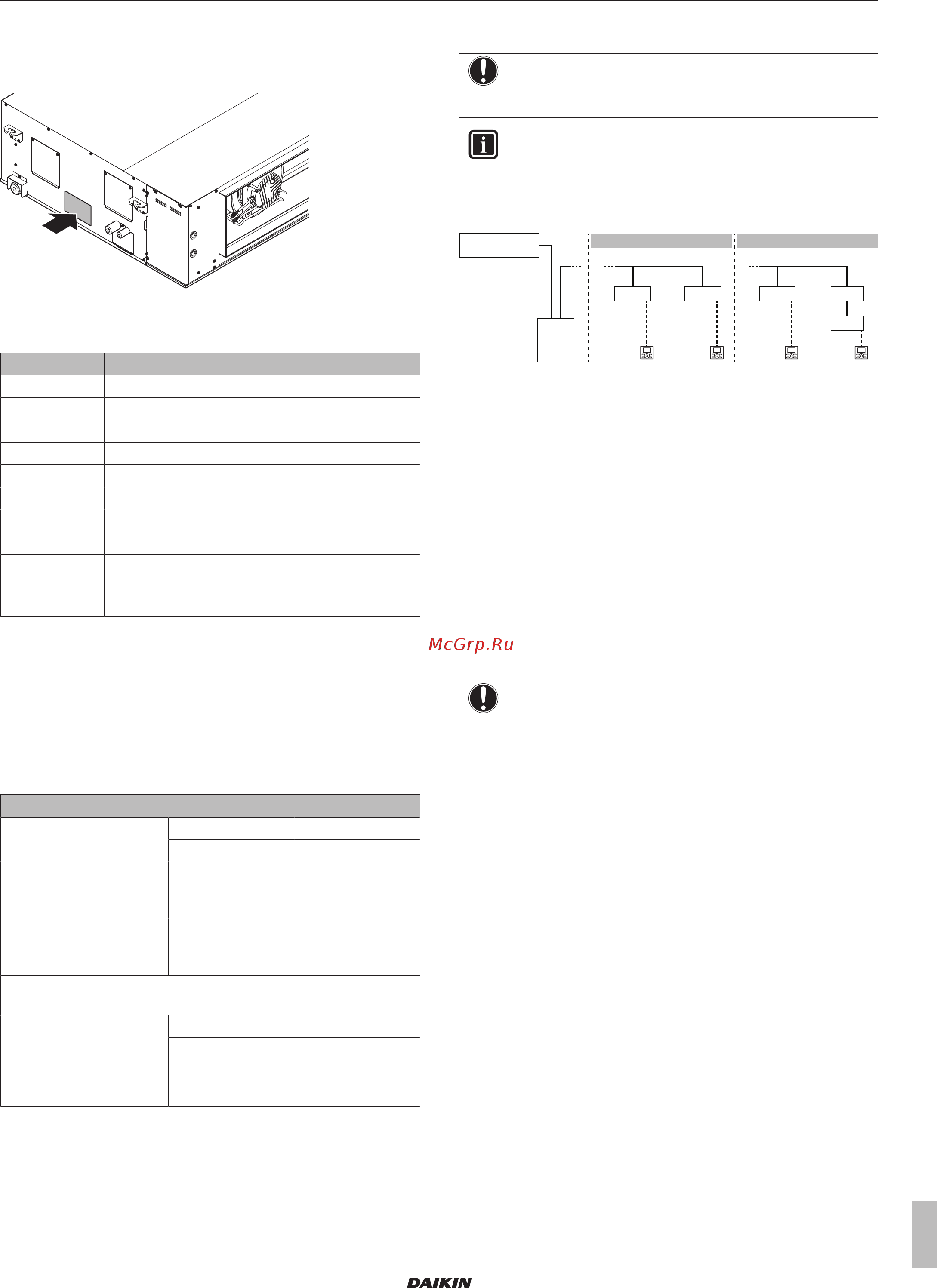

4.2.2 Идентификационная табличка:
Теплообменник
Местоположение
Идентификация модели
Пример: R D X Y Q 5 TA V1 B [*]
Код Пояснения
R Наружный блок с воздушным охлаждением
D Теплообменник
X Тепловой насос (с непостоянным обогревом)
Y Моноблок
Q Хладагент R410A
5 Класс мощности
TA Серия VRV IV
V1 Электропитание
B Комплектация для Европы
[*] Обозначение незначительной модификации
модели
4.3 Компрессор и теплообменник
В этом руководстве рассказывается об установке в помещении
системы VRV IV на основе теплового насоса с инверторным
регулированием производительности.
Компрессор и теплообменник, предназначенные для установки
в помещении, используются как тепловые насосы с воздухо-
воздушным теплообменом.
Характеристики 5HP
Максимальная
производительность
Обогрев 16,0кВт
Охлаждение 14,0кВт
Расчетная наружная
температура
Обогрев –20~15,5°C по
влажному
термометру
Охлаждение –5~46°C по
сухому
термометру
Расчетная температура по месту установки
компрессора и теплообменника
5~35°C по сухому
термометру
Максимальная
относительная
влажность вокруг
компрессора и
теплообменника
Обогрев 50%
(a)
Охлаждение 80%
(a)
(a) Во избежание конденсации и протечек воды из
внутреннего блока. Если температура или влажность
выйдут за указанные пределы, возможно срабатывание
защитных устройств и выключение кондиционера.
4.4 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
ИНФОРМАЦИЯ
Допускаются только определенные сочетания
внутренних блоков (указания см. в разделе
"4.5.2 Допустимые сочетания внутренних блоков" на
стр.11).
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
1 Относится к внутренним блокам VRVDX
2 Относится к внутренним блокам VRVDX в сочетании с
кондиционером
a Теплообменник
b Компрессор
c Трубопровод хладагента
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
VRVDX Внутренний блок системы VRV с непосредственным
расширением (DX)
EKEXV Комплект расширительного клапана
AHU Кондиционер
4.5 Комбинации агрегатов и
дополнительного оборудования
4.5.1 Как сочетаются блоки и
дополнительное оборудование
ПРИМЕЧАНИЕ
Для полной уверенности в работоспособности
проектируемой системы
(компрессор + теплообменник + один или несколько
внутренних блоков) обратитесь к самым свежим
инженерно-техническим данным системы VRV IV на
основе теплового насоса для установки в помещениях.
Систему VRV IV на основе теплового насоса для установки в
помещениях можно комбинировать с внутренними блоками
нескольких типов. Система рассчитана на применение только
хладагента R410A.
Информацию о доступных блоках см. в каталоге продукции для
системы VRV IV на основе теплового насоса для установки в
помещениях.
Приведена общая информация с указанием допустимых
сочетаний внутренних блоков, компрессоров и
теплообменников. Не все сочетания являются допустимыми.
Допустимость сочетаний обусловлена правилами, изложенными
в инженерно-технических данных.
4.5.2 Допустимые сочетания внутренних
блоков
По общему правилу, к установленной в помещении системе
VRV IV на основе теплового насоса можно подключать
внутренние блоки перечисленных далее типов. Не будучи
исчерпывающим, данный перечень зависит от моделей
компрессора, теплообменника и внутренних блоков в том или
ином сочетании.
Внутренние блоки VRV с непосредственным расширением
(DX) (воздухо-воздушный теплообмен).
