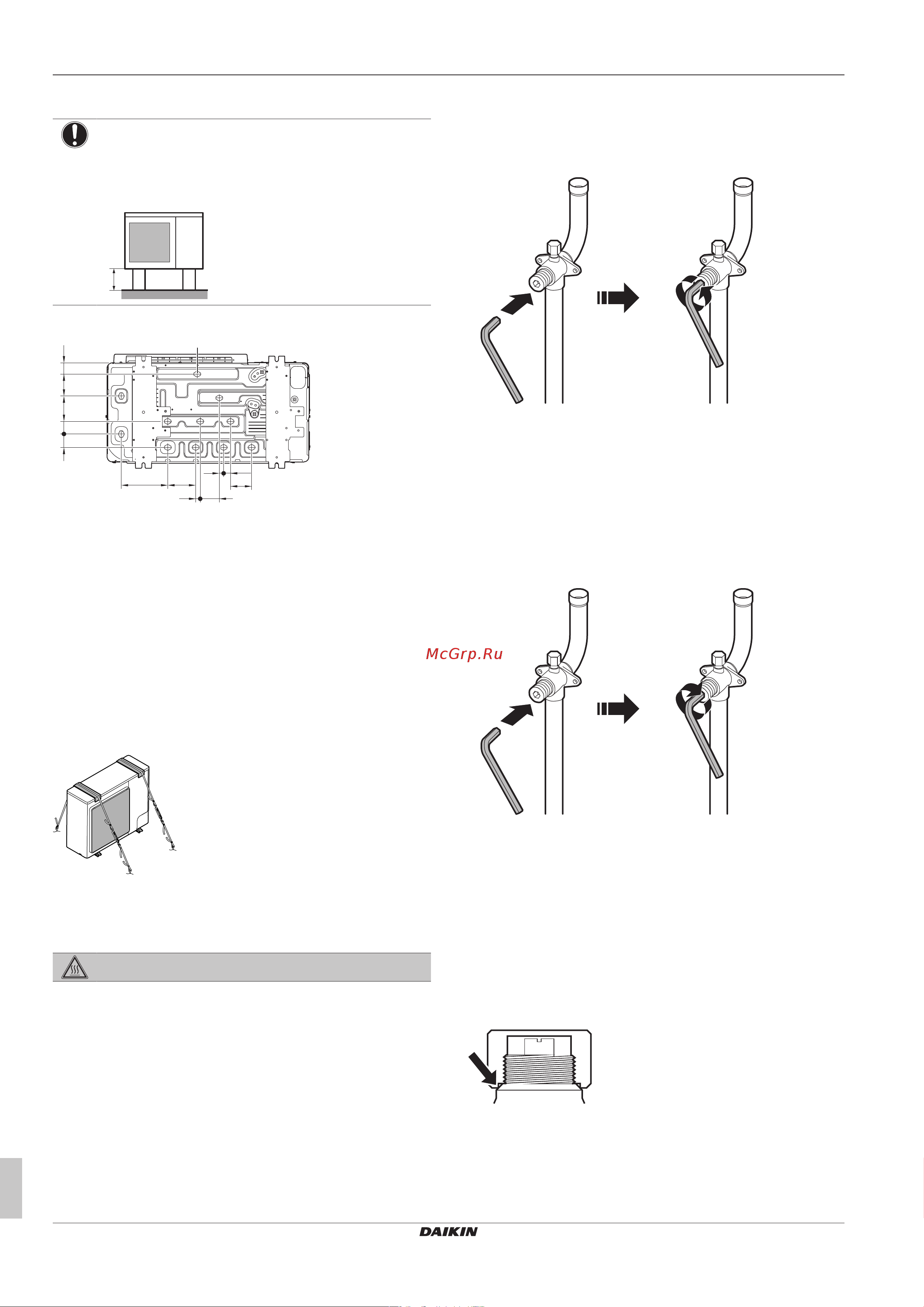

5 Монтаж
Руководство по монтажу и эксплуатации
10
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P555881-1 – 2019.07
5.2.3 Обустройство дренажа
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
Сливные отверстия (размеры в мм)
521021185962
216 130
20
98
21 89
32
a
a Сливные отверстия
5.2.4 Чтобы избежать опрокидывания
наружного агрегата
В случае установки агрегата в местах, где сильный ветер может
наклонить его, необходимо предпринять следующие меры:
1 Подготовьте 2 кабеля, как показано на приведенном
рисунке (приобретаются по месту установки).
2 Проложите 2 кабеля по наружному агрегату.
3 Вставьте между кабелями и наружным агрегатом
резиновую прокладку, чтобы кабели не стирали краску
(приобретается по месту установки).
4 Подсоедините концы кабелей и затяните их.
5.3 Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
5.3.1 Применение запорного клапана с
сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Следите за тем, чтобы во время работы системы все
запорные клапаны были открыты.
▪ Оборудование поставляется с перекрытыми запорными
вентилями в контурах жидкого и газообразного хладагента.
▪ НЕ прилагайте к запорному вентилю излишних усилий. Это
может привести к поломке корпуса вентиля.
Как открывается запорный клапан
1 Снимите крышку с запорного вентиля.
2 Вставив в вентиль шестигранный ключ, вращайте его
против часовой стрелки.
3 Когда дальнейшее вращение запорного вентиля станет
невозможным, прекратите вращение.
4 Установите крышку запорного вентиля на место.
Результат: Вентиль открыт.
Как перекрывается запорный клапан
1 Снимите крышку с запорного вентиля.
2 Вставив в вентиль шестигранный ключ, вращайте его по
часовой стрелке.
3 Когда дальнейшее вращение запорного вентиля станет
невозможным, прекратите вращение.
4 Установите крышку запорного вентиля на место.
Результат: Вентиль перекрыт.
Обращение с крышкой запорного клапана
▪ В месте, указанном стрелкой, крышка запорного клапана
обеспечивает герметичное соединение. НЕ повредите его.
▪ По окончании работы с запорным клапаном не забудьте
плотно закрыть крышку запорного клапана и проверить, нет
ли протечек хладагента. Момент затяжки см. в таблице ниже.
Обращение с сервисным отверстием
▪ Всегда пользуйтесь заправочным шлангом, оснащенным
стержнем нажатия на клапан, поскольку сервисное отверстие
относится к ниппельному типу.
