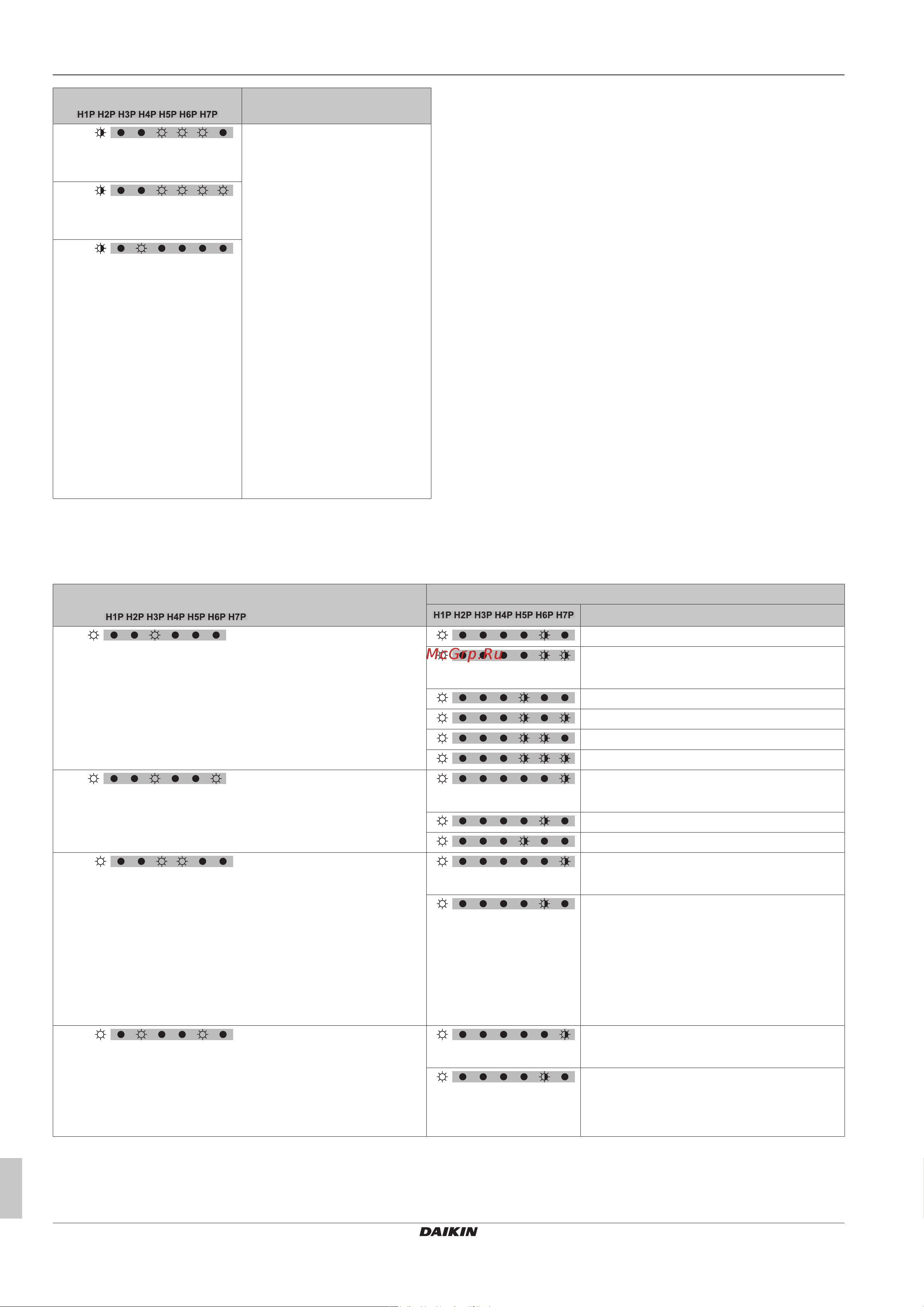

6 Конфигурирование
Руководство по монтажу и эксплуатации
20
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P555881-1 – 2019.07
Параметр
( )
Значение / описание
[1‑14]
Отображение последнего кода
неисправности.
Если последние коды
неисправностей были случайно
сброшены через интерфейс
пользователя внутреннего
блока, такие коды можно снова
просмотреть с помощью этих
настроек.
Значение и причины
регистрации кодов
неисправностей см. в разделе
«8.1Устранение неполадок по
кодам сбоя»на стр.24, где
рассматриваются самые
актуальные из них. С
подробной информацией о
кодах неисправностей можно
ознакомиться в руководстве по
техническому обслуживанию
данного блока.
Чтобы получить подробную
информацию о коде
неисправности, нажимайте
кнопку BS2 до 3 раз.
[1‑15]
Отображение предпоследнего
кода неисправности.
[1‑16]
Отображение кода
неисправности перед
предпоследним.
6.1.8 Режим 2: местные настройки
В режиме 2 можно вводить местные настройки системы. Светодиодные индикаторы отображают номера параметров/значений в
двоичном коде.
Параметр
(= в двоичном коде)
Значение
Описание
[2‑8]
Целевая температура T
e
при работе на охлаждение.
6°C
(по умолчанию)
Автомат
8°C
9°C
10°C
11°C
[2‑9]
Целевая температура T
c
при работе на обогрев. (по умолчанию)
Автомат
46°C
43°C
[2‑12]
Разрешение перевода в режим работы с низким уровнем шума
и/или установки ограничения энергопотребления посредством
адаптера внешнего управления (DTA104A61/62).
Если предполагается переход системы в режим работы с
низким уровнем шума или на сниженное энергопотребление
по внешнему сигналу, поступающему на блок, эту настройку
следует изменить. Эта настройка учитывается только в том
случае, если внутренний блок оснащен приобретаемым
отдельно адаптером внешнего управления (DTA104A61/62).
(по умолчанию)
Отключено.
Включено.
[2‑18]
Высокое статическое давление вентилятора.
Эту настройку следует активировать, чтобы повысить
статическое давление, создаваемое вентилятором наружного
блока. Подробную информацию об этой настройке см. в
технических характеристиках.
(по умолчанию)
Отключено.
Включено.
