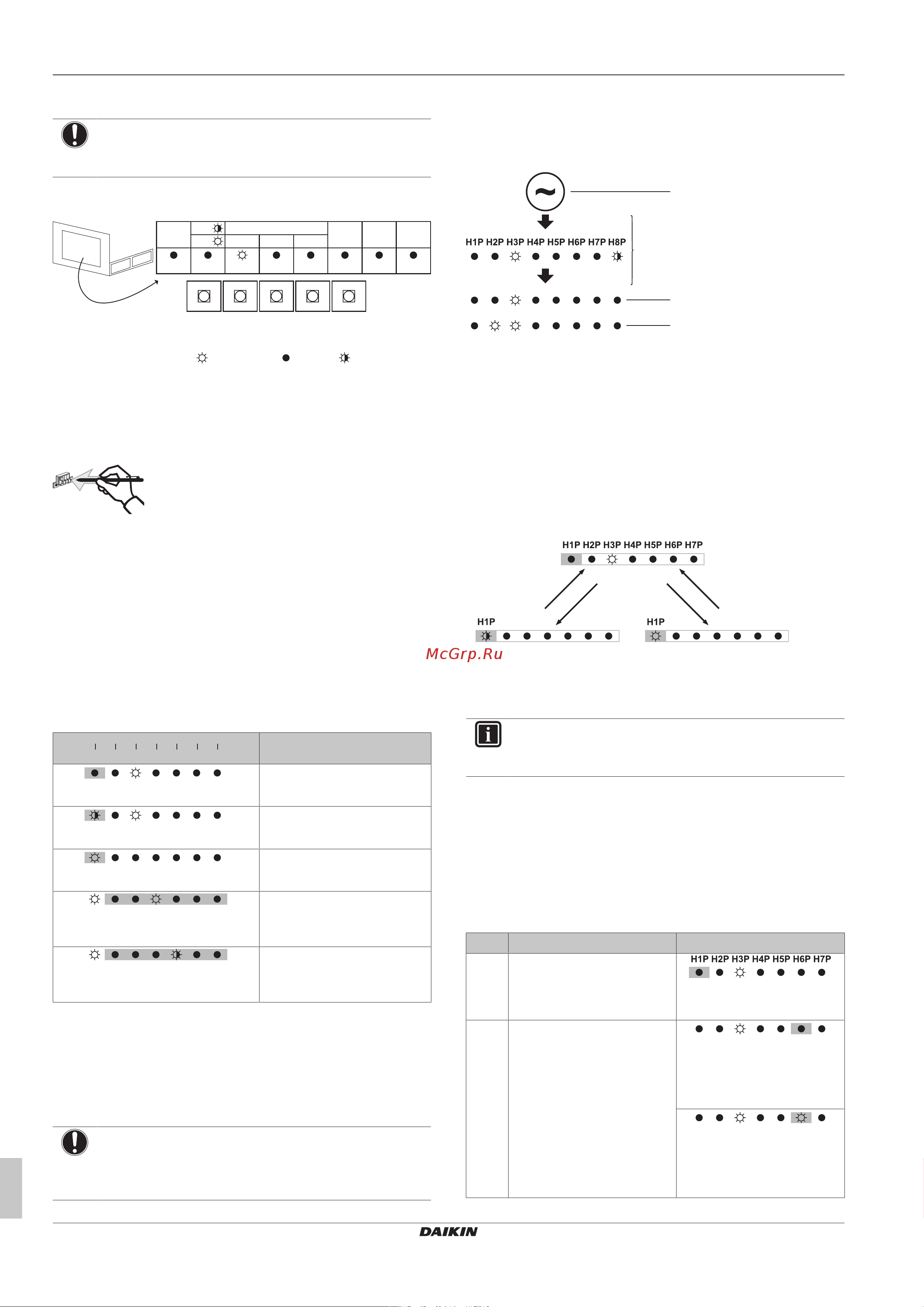

6 Конфигурирование
Руководство по монтажу и эксплуатации
18
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P555881-1 – 2019.07
6.1.3 Элементы местных настроек
ПРИМЕЧАНИЕ
DIP-переключатель (DS1 на A1P) не используется. НЕ
меняйте заводскую настройку.
Местные настройки вводятся с помощью следующих
компонентов:
A1P
X1M
X2M
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P H2P H3P H4P H5P H6P H7P
MODE
TEST:
L.N.O.P.
DEMAND
C/H SELECT
HWL:
IND
MASTER
SLAVE
H8P
MULTI
BS1~BS5 Нажимные кнопки
H1P~H7P Дисплей с 7 светодиодами
H8P Светодиодный индикатор инициализации
Светится ( ) Не светится ( ) Мигает ( )
Нажимные кнопки
Нажимные кнопки служат для ввода местных настроек. Во
избежание контакта с деталями под напряжением нажимайте на
кнопки продолговатым электроизолированным предметом
(например, шариковой ручкой с убранным стержнем).
BS1 MODE: смена заданного режима
BS2 SET: ввод местных настроек
BS3 RETURN: ввод местных настроек
BS4 TEST: тестирование
BS5 RESET: сброс адреса при изменении электропроводки
или при установке дополнительного внутреннего блока
Дисплей с 7 светодиодами
На дисплее отображаются введенные местные настройки по
алгоритму [режим-параметр]=значение.
H1P Обозначение режима
H2P~H7P Двоичный код, обозначающий параметры и их значения
H8P В местных настройках НЕ используется, но
применяется при инициализации
Пример:
H1P
H2P H3P H4P H5P H6P H7P
- + + + + +
[
H1P
32 16 8 4 2 1]
Описание
(H1P не светится)
Ситуация по умолчанию
(H1P мигает)
Режим 1
(H1P светится)
Режим 2
+ + + + +0 0 8 0 0 0
(H2P~H7P = 8 в двоичном коде)
Параметр 8
(в режиме 2)
+ + + + +0 0 0 4 0 0
(H2P~H7P = 4 в двоичном коде)
Значение 4
(в режиме 2)
6.1.4 Доступ к режиму 1 или 2
После включения оборудования дисплей переходит в
положение, заданное по умолчанию. В этом положении
доступны режимы1 и 2.
Инициализация: по умолчанию
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
Включите питание наружного и всех внутренних блоков. Когда в
обычном порядке установится связь между внутренними и
наружным блоками, показания дисплея будут соответствовать
изображенным ниже (ситуация по умолчанию при поставке с
завода).
10~12 min
b
c
a
a Включение электропитания
b Задано по умолчанию
c Сигнал о сбое
Если через 10~12 минут на дисплее не появились показания,
заданные по умолчанию, проверьте, не отображается ли код
неисправности на пользовательском интерфейсе внутреннего
блока. Устраните неисправность, соответствующую
отображаемому коду. Во-первых, проверьте электропроводку
управления.
Переключение режимов
Для переключения между показаниями по умолчанию,
режимом1 и режимом2 пользуйтесь кнопкой BS1.
BS1 [5 s]
BS1
BS1
BS1
a
cb
a Задано по умолчанию (H1P ВЫКЛ)
b Режим 1 (H1P мигает)
c Режим 2 (H1P ВКЛ)
BS1 Нажмите BS1.
BS1 [5 s] Нажмите и удерживайте кнопку BS1 не менее 5секунд.
ИНФОРМАЦИЯ
Если запутались, нажмите BS1, чтобы вернуться к
показаниям по умолчанию.
6.1.5 Доступ к режиму 1
Режим 1 (как и показания по умолчанию) дает возможность
считывать определенную информацию.
Пример: Дисплей с 7 светодиодами – Показания по
умолчанию
Считывается информация о работе в режиме пониженного
шума:
№ Действие Кнопки/дисплей
1 Проверьте, соответствует
ли состояние светодиодных
индикаторов показаниям по
умолчанию.
(H1P ВЫКЛ)
2 Проверьте состояние
светодиодного индикатора
H6P.
H6P ВЫКЛ: Блок в данный
момент не работает с
ограничением по уровню
шума.
H6P ВКЛ: Блок в данный
момент работает с
ограничением по уровню
шума.
