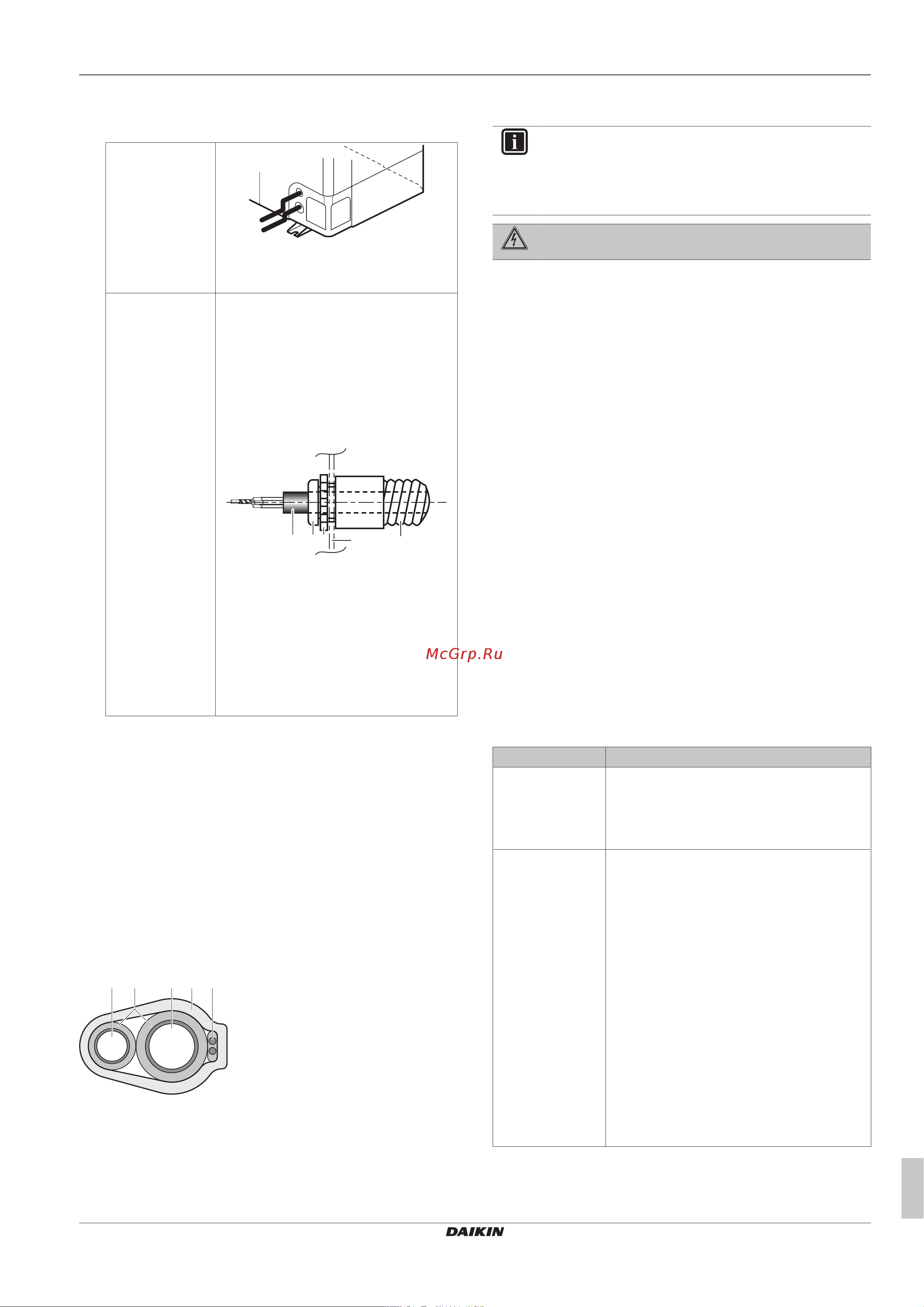

6 Конфигурирование
Руководство по монтажу и эксплуатации
17
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P555881-1 – 2019.07
X2M Электропроводка управления
5 Проложите проводку через монтажную раму с
подсоединением к ней.
Прокладка
проводки через
монтажную раму
a
b
a Кабель электропитания
b Кабель управления
Подсоединение к
монтажной раме
При выводе кабелей из блока
применяется защитная втулка (PG-
вставка), которая вставляется в
выбивное отверстие.
Если не используется кабелепровод,
обязательно защитите проводку
виниловыми трубками, которые не
позволят краям выбивного отверстия
порезать провода.
a b c d e
A B
A Внутри наружного блока
B Снаружи наружного блока
a Проводка
b Втулка
c Гайка
d Рама
e Шланг
6 Установите сервисную крышку на место.
7 Подключите к линии питания автоматический выключатель
защиты от замыкания на землю и предохранитель.
5.8 Завершение монтажа наружного
агрегата
5.8.1 Отделочная обмотка электропроводки
управления
После монтажа проводов управления внутри блока обмотайте
их вокруг прокладываемых по месту установки трубопроводов
хладагента с помощью отделочной ленты, как показано на
приведенной ниже иллюстрации.
a bc de
a Трубопровод жидкого хладагента
b Трубопровод газообразного хладагента
c Изолятор
d Электропроводка управления (F1/F2)
e Отделочная лента
6 Конфигурирование
ИНФОРМАЦИЯ
Важно, чтобы монтажник последовательно и
полностью ознакомился с информацией, изложенной в
этом разделе, и чтобы система была
сконфигурирована соответственно.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
6.1 Настройка по месту установки
6.1.1 Выполнение настройки по месту
установки
Чтобы настроить систему с тепловым насосом, необходимо
ввести значения ряда параметров в главную печатную плату
наружного блока (A1P). Для ввода местных настроек
предусмотрены следующие компоненты:
▪ Нажимные кнопки для ввода значений параметров в печатную
плату
▪ Дисплей для считывания сигналов, поступающих с печатной
платы
Любая местная настройка состоит из обозначений режима,
параметра и значения. Пример: [2‑8]=4.
Компьютерный конфигуратор
Некоторые параметры работы системы VRV IV-S на основе
теплового насоса также можно задать на этапе ее ввода в
эксплуатацию с помощью местных настроек через интерфейс
связи с персональным компьютером (для этого требуется
дополнительное оборудование EKPCCAB). Монтажник может
заранее подготовить конфигурацию на компьютере, а затем
загрузить конфигурацию в систему по месту её эксплуатации.
См. также: «6.1.9Подключение компьютерного конфигуратора к
наружному блоку»на стр.22.
Режимы 1 и 2
Режим Описание
Режим 1
(контрольные
настройки)
Режим1 можно использовать для
просмотра текущего состояния наружного
блока. Также с его помощью можно
просматривать значения некоторых
местных настроек.
Режим 2
(местные
настройки)
Режим2 служит для изменения местных
настроек системы. Также возможен
просмотр активных значений местных
настроек и внесение в них изменений.
Как правило, работу в обычном режиме
можно восстановить после смены местных
настроек без дополнительного
вмешательства.
Некоторые местные настройки служат для
выполнения специальных операций
(например, однократного запуска, удаления
хладагента или проведения
вакуумирования, добавления хладагента
вручную и т.п.). В таких случаях требуется
прерывать специальную операцию, прежде
чем перезапускать систему в обычном
рабочем режиме. Это указывается в
приведенных ниже пояснениях.
6.1.2 Доступ к элементам местных настроек
См. «5.1.1Чтобы открыть наружный агрегат»на стр.9.
