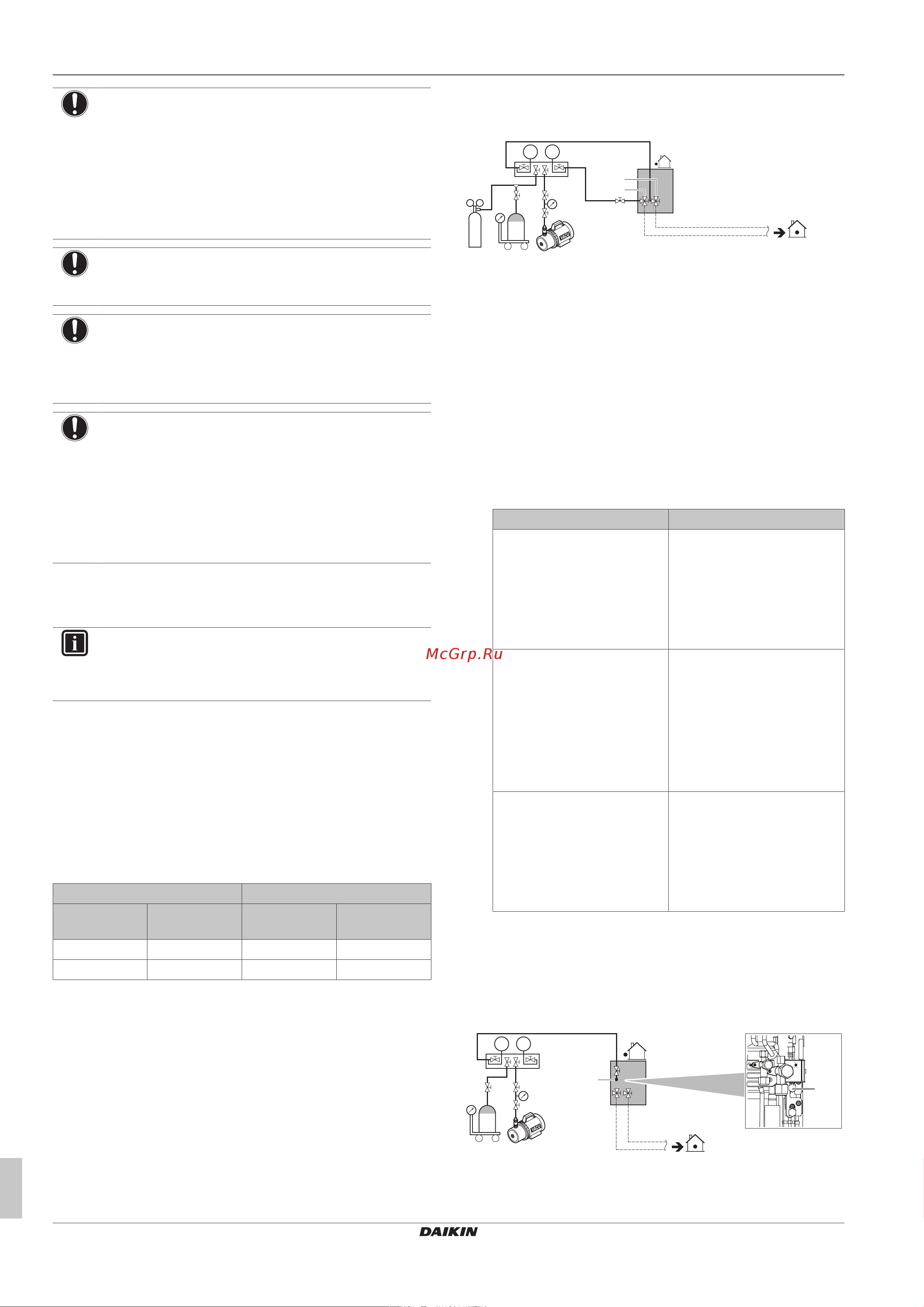

5 Монтаж
Руководство по монтажу и эксплуатации
14
RXYSCQ4~6TMV1B
Система кондиционирования VRV IV-S
4P555881-1 – 2019.07
ПРИМЕЧАНИЕ
Прежде чем приступать к заправке, проверьте,
соответствуют ли норме показания дисплея из
7светодиодов (см. параграф «6.1.4Доступ к режиму 1
или 2» на стр. 18) и не отображается ли на
пользовательском интерфейсе внутреннего блока
какой-нибудь из кодов неисправности. Если на дисплее
появился код неисправности, см. параграф
«8.1Устранение неполадок по кодам сбоя»на стр.24.
ПРИМЕЧАНИЕ
Проверьте, все ли подсоединенные блоки распознаны
(настройка [1‑5]).
ПРИМЕЧАНИЕ
Прежде чем приступать к заправке, закройте переднюю
панель. Без передней панели блок не в состоянии
надлежащим образом определить, правильно ли он
работает.
ПРИМЕЧАНИЕ
Если в результате проведения технического
обслуживания система (наружный блок+трубопроводы,
проложенные по месту+внутренние блоки) осталась
без хладагента (например, после его принудительной
откачки), блок необходимо заправить исходным
количеством хладагента (см. паспортную табличку
блока) и дополнительным его количеством согласно
расчетам.
5.6.2 Определение объема дополнительного
хладагента
ИНФОРМАЦИЯ
Окончательная регулировка заправки производится в
испытательной лаборатории, за этим нужно
обращаться к поставщику.
Формула:
R=[(X
1
×Ø9,5)×0,059+(X
2
×Ø6,4)×0,022]
R Количество хладагента для дозаправки системы [кг с
округлением до 1-го знака после запятой]
X
1...2
Общая длина трубопровода жидкого хладагента [м] при
диаметре Øa
Метрические единицы измерения трубок. При использовании
трубок метрического размера весовые коэффициенты
заменяются в формуле значениями, указанными в приведенной
ниже таблице:
Дюймовые трубки Метрические трубки
Трубопровод Весовой
коэффициент
Трубопровод Весовой
коэффициент
Ø6,4мм 0,022 Ø6мм 0,018
Ø9,5мм 0,059 Ø10мм 0,065
5.6.3 Порядок заправки хладагента
Для ускорения процесса заправки хладагентом крупных систем
рекомендуется сначала выполнить частичную заправку через
контур жидкого хладагента и только после этого – полную
заправку. Этот этап можно пропустить, но в таком случае
заправка займет больше времени.
Предварительная заправка хладагентом
Предварительную заправку можно выполнить с неработающим
компрессором, подсоединив баллон с хладагентом только к
сервисному отверстию запорного клапана контура жидкого
хладагента.
1 Выполните подсоединение, как показано на схеме.
Проверьте, перекрыты ли все запорные клапаны наружного
блока, а также клапан A.
p
<
p
>
N2
C
b c e
a
g
f
d
A B
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
f Запорный клапан в контуре жидкого хладагента
g Запорный клапан в контуре газообразного хладагента
A Клапан А
B Клапан В
C Клапан C
2 Откройте клапаны C и B.
3 Выполните предварительную заправку, заправив
рассчитанное дополнительное количество хладагента
полностью, либо до достижения предела предварительной
заправки, после чего перекройте клапаны C и B.
4 Выберите один из вариантов:
Если… то…
Рассчитанное
дополнительное количество
хладагента полностью
заправлено
Отсоедините коллектор от
контура жидкого хладагента.
Указания, изложенные в
параграфе «Заправка
хладагента (в режиме
дозаправки вручную)»,
выполнять не нужно.
Заправлено чрезмерное
количество хладагента
Откачайте хладагент.
Отсоедините коллектор от
контура жидкого хладагента.
Указания, изложенные в
параграфе «Заправка
хладагента (в режиме
дозаправки вручную)»,
выполнять не нужно.
Рассчитанное
дополнительное количество
хладагента заправлено не
полностью
Отсоедините коллектор от
контура жидкого хладагента.
Выполните указания,
изложенные в параграфе
«Заправка хладагента (в
режиме дозаправки
вручную)».
Заправка хладагента (в режиме дозаправки вручную)
Остаток дополнительного количества хладагента можно
заправить, переведя наружный блок в режим дозаправки
хладагента вручную.
5 Выполните подсоединение, как показано на схеме.
Проверьте, перекрыт ли клапан A.
p
<
p
>
R410A
a c
d
b
A
d
a Весы
b Резервуар с хладагентом R410A (сифонная система)
c Вакуумный насос
d Отверстие для заправки хладагента
