2-17
Italiano
Asse di
rotazione
Parte rientrante
sull’unità principale
ASSISTENZA E MANUTENZIONE

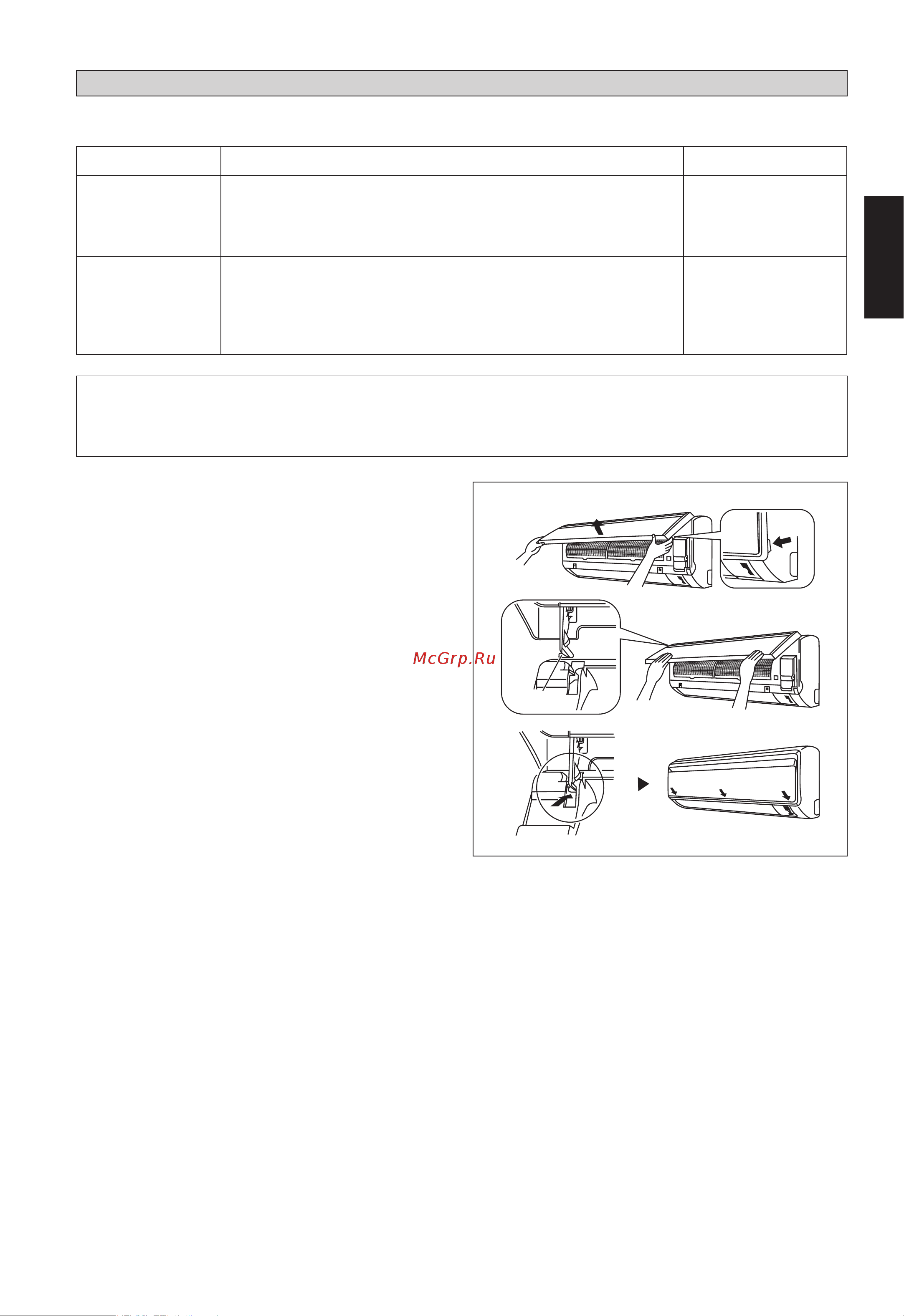

Aprire il pannello anteriore.
Tenere il pannello sulle parti rientranti dell’unità principale
(2 parti rientranti sui lati destro e sinistro) e sollevarlo
f nché si blocca.
1.
•
Rimuovere il pannello anteriore.
Sollevando ulteriormente il pannello anteriore, farlo
scorrere verso destra e tirarlo in avanti. L’asse di
rotazione sinistro viene staccato. Far scorrere l’asse
di rotazione destro verso sinistra e tirarlo in avanti per
rimuoverlo.
2.
•
Attaccare il pannello anteriore.
Allineare gli assi di rotazione destro e sinistro del
pannello anteriore con le scanalature e spingerli f no
in fondo.
Chiudere delicatamente il pannello anteriore.
(Spingere entrambe le estremità e il centro sul pannello
anteriore.)
3.
•
•
Componenti Procedure Di Manutenzione Periodo
Filtro dell’aria
interno
Togliere la polvere dal filtro usando un’aspirapolvere o lavarlo in
acqua tiepida (sotto ai 40°C/104°F) con detersivo neutro.
Sciacquare bene e asciugare il filtro prima di rimetterlo nell’unità.
Non usare mai benzina o prodotti chimici per pulire il filtro.
1.
2.
3.
Almeno una volta
ogni 2 settimane.
Più frequentemente,
se necessario.
Unità interna Togliere la polvere e la sporcizia dalla griglia e dal pannello,
strofinando con un panno soffice imbevuto di acqua tiepida (sotto
ai 40°C/104°F) e detersivo neutro.
Non usare mai benzina o prodotti chimici per pulire l’unità
interna.
1.
2.
Almeno una volta
ogni 2 settimane.
Più frequentemente,
se necessario.
! CAUTELA
Evitare il contatto diretto di detergenti per il trattamento della bobina con parti in plastica. La parte in plastica
potrebbe deformarsi come conseguenza della reazione chimica.
•
Nota è valida per la Turchia solo: la durata dei nostri prodotti è di dieci (10) anni
2 IM-5WMYJ-1113(2)DK SIESTA_IT.i17 17 1/8/15 2:02:24 PM
