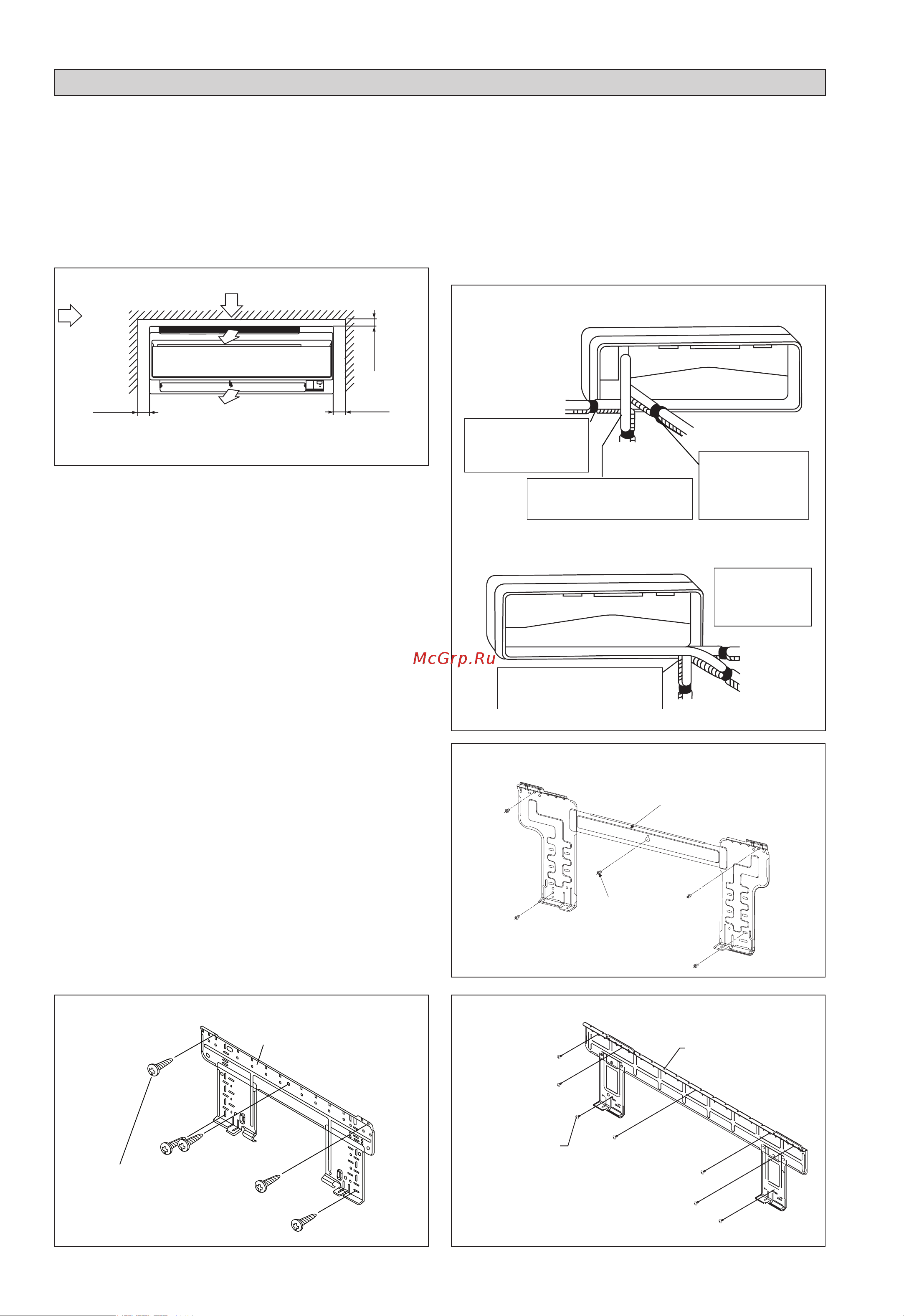

Daikin ATXN35NV1B [46/156] Montage der installations halterungsplatte
![Daikin ATXN35NV1B [46/156] Montage der installations halterungsplatte](/views2/1770828/page46/bg2e.png)
3-8
Innengeräte sind so zu installieren, daß keine Interferenz
zwischen dem Kühlluftaustritt und der zurückgeführten
Luft besteht. Bei der Installation bitte die in der Zeichnung
angegebenen Abstände beachten. Ein Innenmontage-Gerät
darf nicht unter direkter Sonneneinstrahlung montiert werden.
Die Montageposition ist anhand der Rohrleitung und der
Drainage im gegebenen Abstand zu Türen oder Fenstern zu
gewährleisten.
min. 50
(Platz für Wartung)
Luftstrom
(Im Haus)
Die Kühlmittelleitung kann auf verschiedene Weise an das
Gerät angeschlossen werden (links oder rechts an der Rückseite
des Gerätes). Verwenden Sie hierzu die Aussparungen in der
Gërateverkleidung, (siehe Abb), und biegen Sie die Rohre
vorsichtig auf die entsprechenden Lochpositionen. Halten
Sie bei einem Seiten- oder Bodenausgang den unteren Teil
des Rohres fest und bringen Sie ihn in die gewünschte
Richtung (siehe Abb). Sie können den Kondensatschlauch
mit Klebeband an den Rohren f xieren.
Anschluss der Rohre seitlich rechts, hinten rechts
oder unten rechts
min. 50
(Platz für Wartung)
min. 75
(Platz für Leistung)
Erforderlicher Platz
Verrohrung rechts
hinten
Alle dimensionen sind in mm
Verrohrung
rechts unten
Verrohrung rechts
Verrohrung
links hinten
Verrohrung
links
Verrohrung links unten
Rohranschluss Seitlich links, Rückseite links oder
Unten links
INSTALLATION DES INNENGERÄTES
Entfernen Sie die
Verrohrungsabdeckung hier für
Verrohrung links unten
Entfernen Sie die
Verrohrungsabdeckung
hier für Verrohrung an
der linken Seite
Binden Sie das
Kühlmittelrohr und
den Ablaßschlauch
mit Isolierband
zusammen.
Entfernen Sie die
Verrohrungsabdeckung hier für
Verrohrung rechts unten
Entfernen Sie die
Verrohrungsabdeckung
hier für Verrohrung an
der rechten Seite
Montage der Installations-halterungsplatte
Sicherstellen, daß die Trägerwand ausreichend fest ist, um das
Gewicht aufnehmen zu können. Falls nicht, müssen geeignete
Vertärkungsplatten, Träger oder Stützen verwendet werden.
Verwenden Sie eine Wasserwaage für eine waagerechte
Halterung und befestigen Sie es mit 5 geeigneten Schrauben
für 20/35 und mit 7 geeigneten Schrauben für 50/60.
Bei Rohrleitungs-herausführung auf der Rückseite: Eine
Bohrung 65mm mit einem Konusbohrer setzen. Hierbei
die Bohrung auf der wandungsaußenseite etwas tiefer
positionieren (Siehe Abbildung).
Befestigungsblech
Befestigungsschraube
Montageplatte
Befestigungsblech
Befestigungsschraube
Montageplatte
50/6020/35
Befestigungsblech
Befestigungsschraube
Montageplatte
20/35 (ALTERNATIVE INSTALLATION Platte)
Rückluft
3 IM-5WMYJ-1113(2)DK SIESTA_DE.i8 8 1/8/15 2:04:12 PM
