![Daikin ATXN35NV1B [58/156] Todas las dimensiones están en mm](/img/pdf.png)

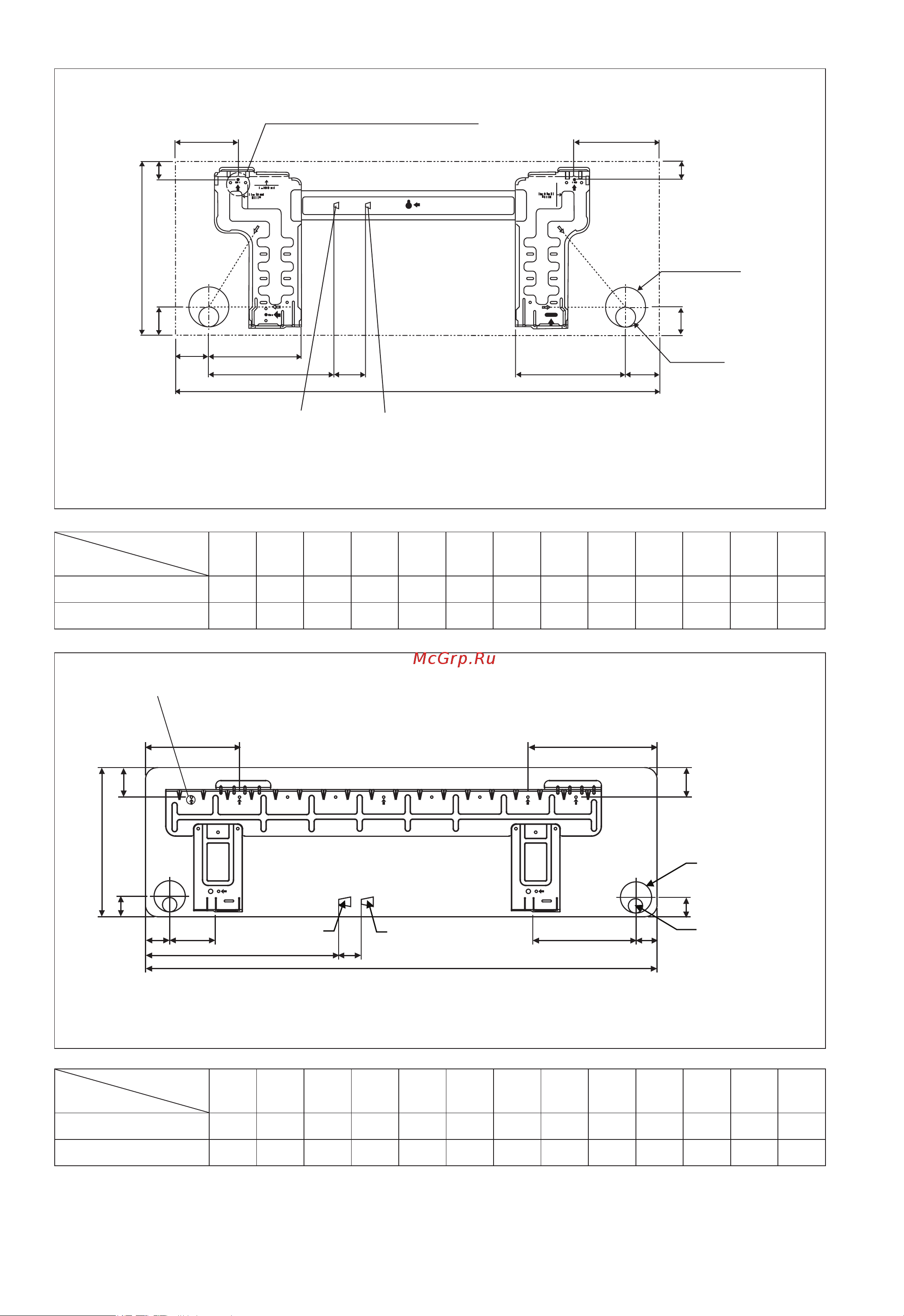

Daikin ATXN35NV1B [58/156] Todas las dimensiones están en mm
![Daikin ATXN35NV1B [58/156] Todas las dimensiones están en mm](/views2/1770828/page58/bg3a.png)
4-2
Todas las dimensiones están en mm
D
B
G
H
J
L
M
A
K
F
I
G
F
E
Orificio a través de la
pared de Ø 65mm
Posición de la
manguera de desagüe
Extremo del tubo de líquido
Extremo del tubo de gas
PLACA DE INSTALACIÓN 50/60
© Puntos de retención recomendados en la placa de montaje
(7 puntos en total)
Todas las dimensiones están en mm
© Puntos de retención recomendados en la placa de montaje
(5 puntos en total)
Orificio a través de la pared
de Ø 65mm
Posición de la manguera
de desagüe
Extremo del tubo de gas
Extremo del tubo de líquido
E
F
G
IK
ML
JH
G
F
B
D
A
ALTERNATIVA DE LA PLACA BASE 25/35
Dimensión
Modelo
A B C D E F G H I J K L M
25/35 MV
800 288 212 104 141 30 46 55 56 153 181 207 52
25/35 NV
859 288 209 104 141 30 46 55 56 153 181 207 52
Dimensión
Modelo
A B C D E F G H I J K L M
50/60 MV
1065 310 228 190 173 61 40 45 48 91 219 580 45
50/60 NV
1124 310 237 190 173 61 40 45 48 91 219 580 45
4 IM-5WMYJ-1113(2)DK SIESTA_ES.i2 2 1/8/15 2:05:59 PM
