4-3
Español

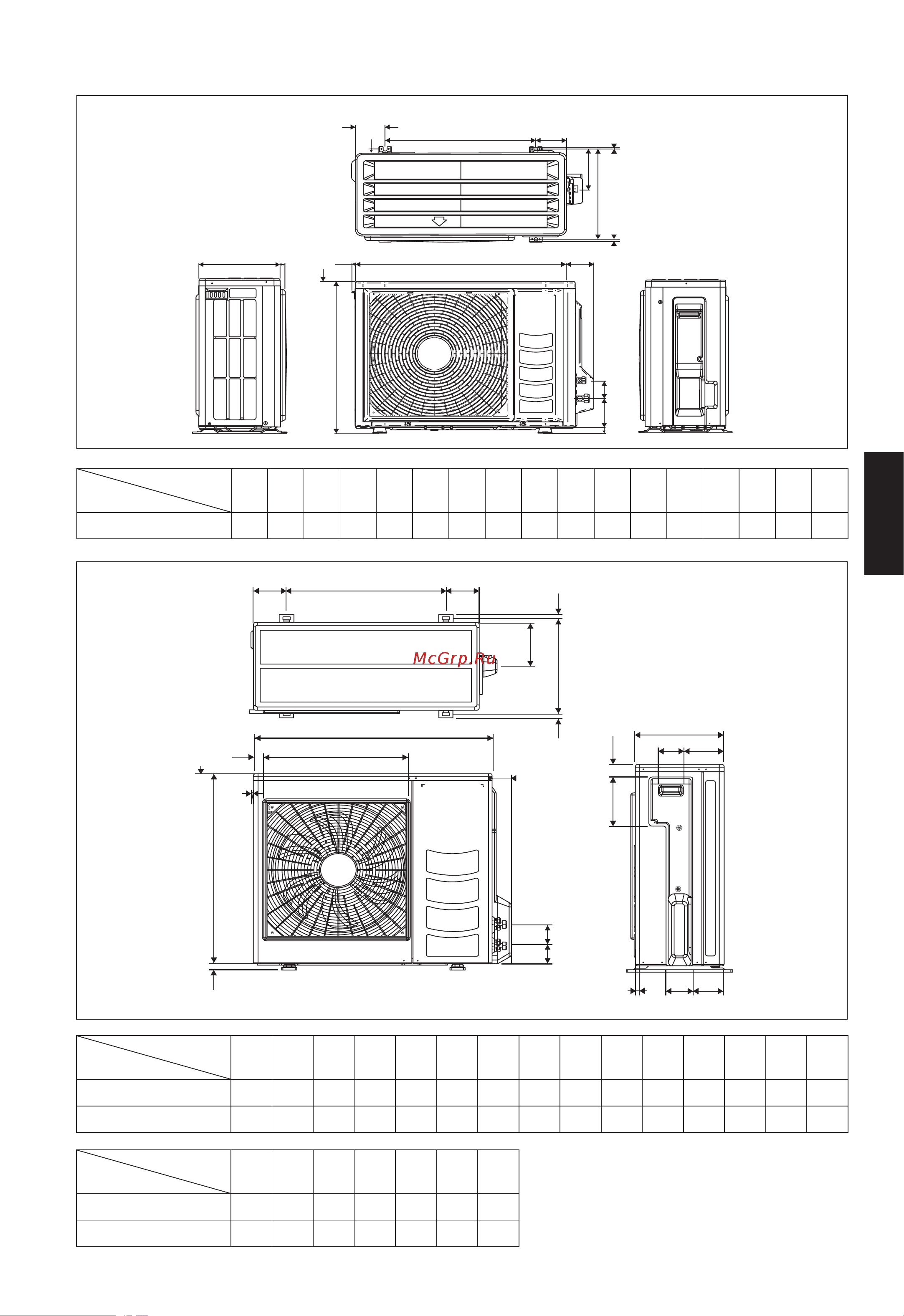

Unidad exterior [ARXN]
Todas las dimensiones están en mm
Todas las dimensiones están en mm
E F
B
H I
N
Q
K L
G
A
M
CD
J
2,0
OP
B
A
Q
P
R
S
D
O
KL L
M
N
F
E
C
G H
I
J
N
3,0
U
T
V
Dimensión
Modelo
A B C D E F G H I J K L M N O P Q
25/35 550 658 51 11 273 16 14 470 96 93 94 60 14 133 8 10 299
Dimensión
Modelo
A B C D E F G H I J K L M N O
50 NV 855 628 328 520 179 46 93 149 101 113 603 126 164 15 34
60 NV, 50/60 MV 855 730 328 520 179 46 93 149 101 113 603 126 164 15 34
Dimensión
Modelo
P Q R S T U V
50 NV 23 362 73 75 8 67 7
60 NV, 50/60 MV 23 362 73 75 8 67 7
