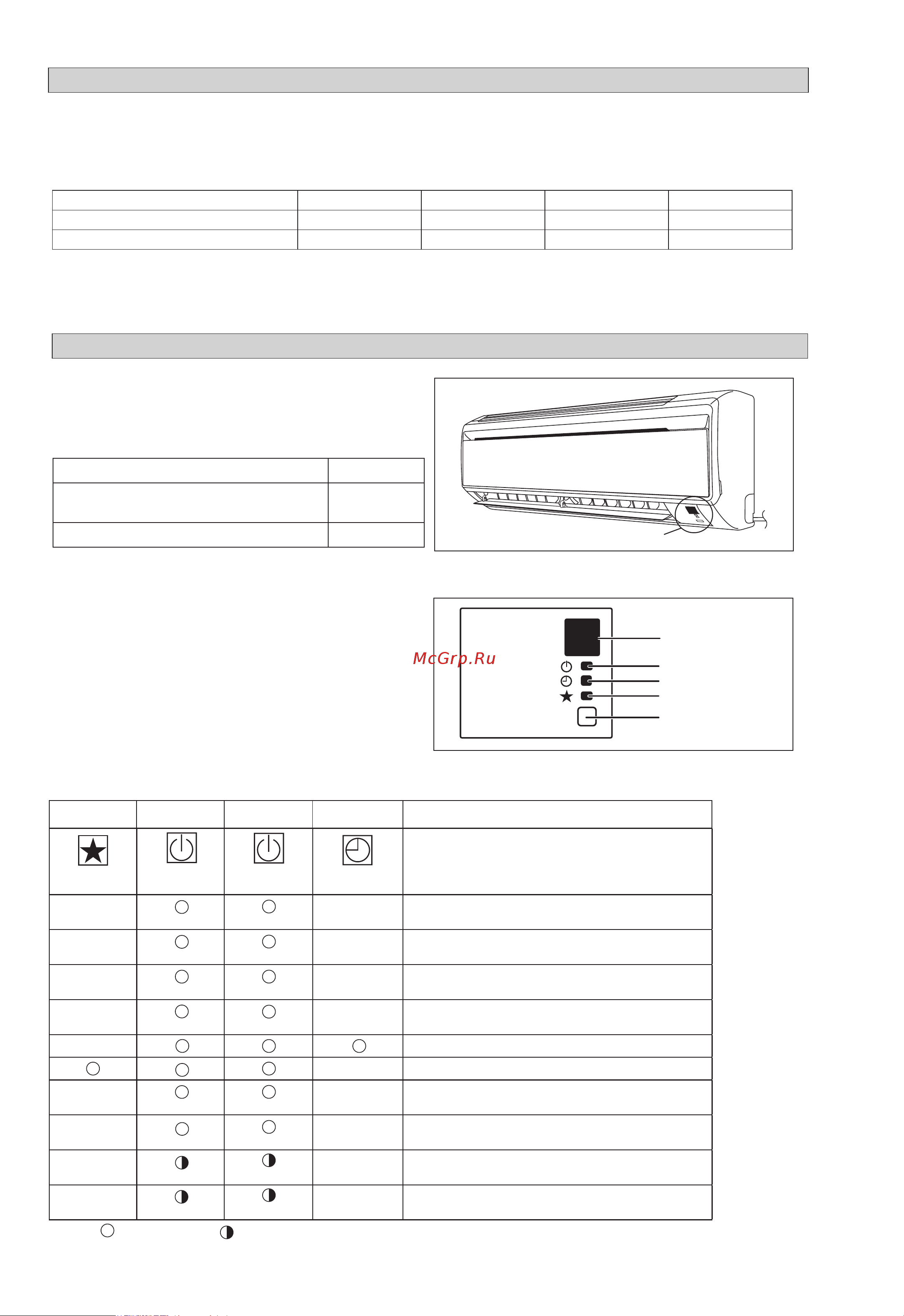

5-14
25 35 50 60
25 35 50 60
Intérieure (ATXN)
Extérieure (ARXN)
Charge additionnelle [g/m]
20 20 20 20
Exemple :
ATXN25 & ARXN25 avec une longueur de tuyauterie de 12m la longueur de tuyauterie supplémentaire est de 4,5m.
Ainsi, Charge additionnelle = 4,5[m] x 20[g/m]
= 90,0[g]
ON/OFF
IR Récepteur De Signal
Lorsqu’un signal de fonctionnement est transmis par une
télécommande à infrarouges, le récepteur de signal de
l’unité
intérieure répond comme ci-dessous pour conf
rmer l’acceptation de la transmission du signal.
IR Récepteur
L’indicateur LED S’allume Pour L’unité De
Refroidissement / Module Pompe À Chaleur
IR Récepteur
Froid Seul / Module Pompe À Chaleur
Le tableau ci-dessous reprend en détail la visualisation
par led, des conditions normales de fonctionnement, et
conditions
de défaut du climatiseur.
Les voyants de signalisation de LED sont situés au
milieu de l’unité de climatiseur.
L’unité de pompe de chaleur est équipée d’un mode
« auto »;l’unité fournira une température ambiante
raisonnable enfaisant passer l’unité automatiquement
au mode « refroidissement » ou au mode « chaleur »,
selon latempérature réglée par l’utilisateur.
Refroidissez/Chaleur
Minuterie
Mise en sommeil
Interrupteur de
SUR/ARRÊT
L’INDICATEUR S’ALLUME
SUR vers ARRÊT
1 bip long
ARRÊT vers SUR
Pompe bas/Force de refroidissement activée
2 bips courts
Autres
1 bips courts
L’indicateur LED S’allume : Conditions De Fonctionnement Normales Et Par Défaut Pour L’Unité De
Refroidissement/Module Pompe À Chaleur
CHARGE ADDITIONNELLE
Charge de réfrigérant supplémentaire [g] par longueur supplémentaire de 1m indiquée dans le tableau
Le réfrigérant est pré-chargé dans l’unité extérieure. Si la longueur des tuyaux est inférieure à 7,5m, alors la charge
supplémentaire
après un tirage n’est pas nécessaire. Si la longueur de la tuyauterie est supérieure à 7,5m, alors utiliser
la valeur de charge supplémentaire comme indiqué dans le tableau.
5 IM-5WMYJ-1113(2)DK SIESTA_FR.i14 14 1/8/15 2:09:07 PM
BLEU
ROUGE
ROUGE
BLEU
BLEU
BLEU
ROUGE
BLEU
MV/JX NV
Modèle
VERT
ROUGE
ROUGE
VERT
VERT
VERT
ROUGE
VERT
(BLEU/ROUGE)
Fonctionnement
Mode de refroidissement
Mode chauffage
Mode Chauffage automatique
Erreur de l’unité
LED clignotante
Dégivrage
Mode Refroidissement automatique
Minuterie en marche
Mode de sommeil
Mode ventilateur activé
Mode sec activé
SUR
REFROIDISSEZ/CHALEUR
REFROIDISSEZ/CHALEUR
(VERT/ROUGE)
