6-2
D
B
G
H
J
L
M
A
K
F
I
G
F
E

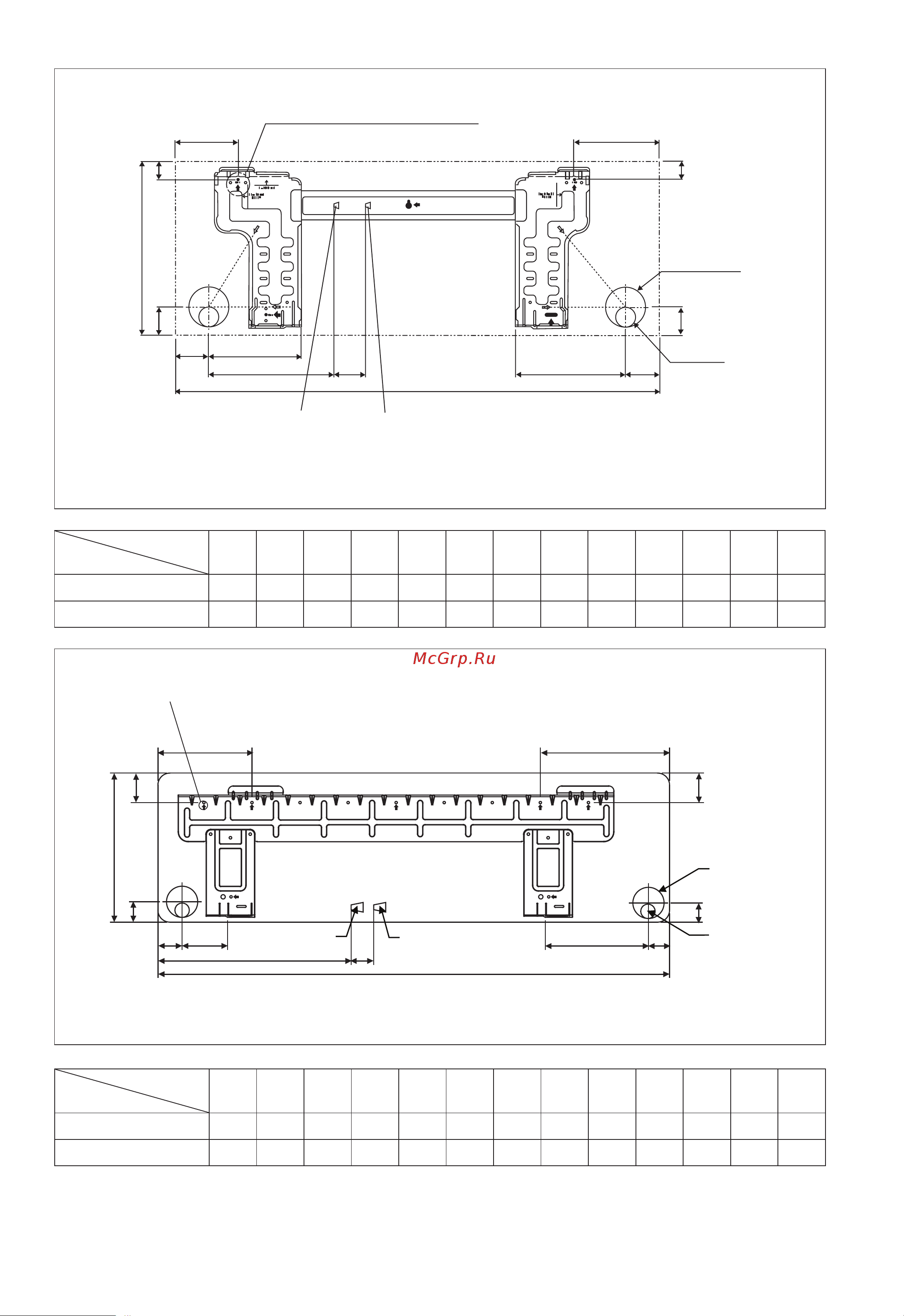

Duvardaki delik
çapı Ø 65mm
Tahliye hortumu
konumu
Sıvı borusu sonu
Gaz borusu sonu
KURULUM LEVHASI 50/60
© Tavsiye edilen montaj plakası alı koyma noktaları
(tümünde 7 nokta)
© Tavsiye edilen montaj plakası alı koyma noktaları
(tümünde 5 nokta)
Duvardaki delik
çapı Ø 65mm
Tahliye hortumu konumu
Gaz borusu sonu
Sıvı borusu sonu
E
F
G
IK
ML
JH
G
F
B
D
A
ALTERNATIF YÜKLEME PLAKASI 25/35
Tüm boyutlar mm olarak verilmiştir
Tüm boyutlar mm olarak verilmiştir
Boyutlar
Modeller
A B C D E F G H I J K L M
25/35 MV
800 288 212 104 141 30 46 55 56 153 181 207 52
25/35 NV
859 288 209 104 141 30 46 55 56 153 181 207 52
Boyutlar
Modeller
A B C D E F G H I J K L M
50/60 MV
1065 310 228 190 173 61 40 45 48 91 219 580 45
50/60 NV
1124 310 237 190 173 61 40 45 48 91 219 580 45
6 IM-5WMYJ-1113(2)DK SIESTA_TR.i2 2 1/8/15 2:10:47 PM
