StarLine B92 Dialog
68
3
Нажмите сервисную кнопку 1 раз
Прозвучит 1 сигнал сирены •
автомобиль
5
Для выхода из режима сброса выключите зажигание
или дождитесь автоматического выхода системы
В подтверждение последуют 5 вспышек световых сигналов. •
автомобиль
4
Нажмите кнопку 1 брелка
Прозвучит 1 короткий звуковой сигнал, •
подтверждающий сброс на заводские
установки.
брелок
инструкция по установке
69

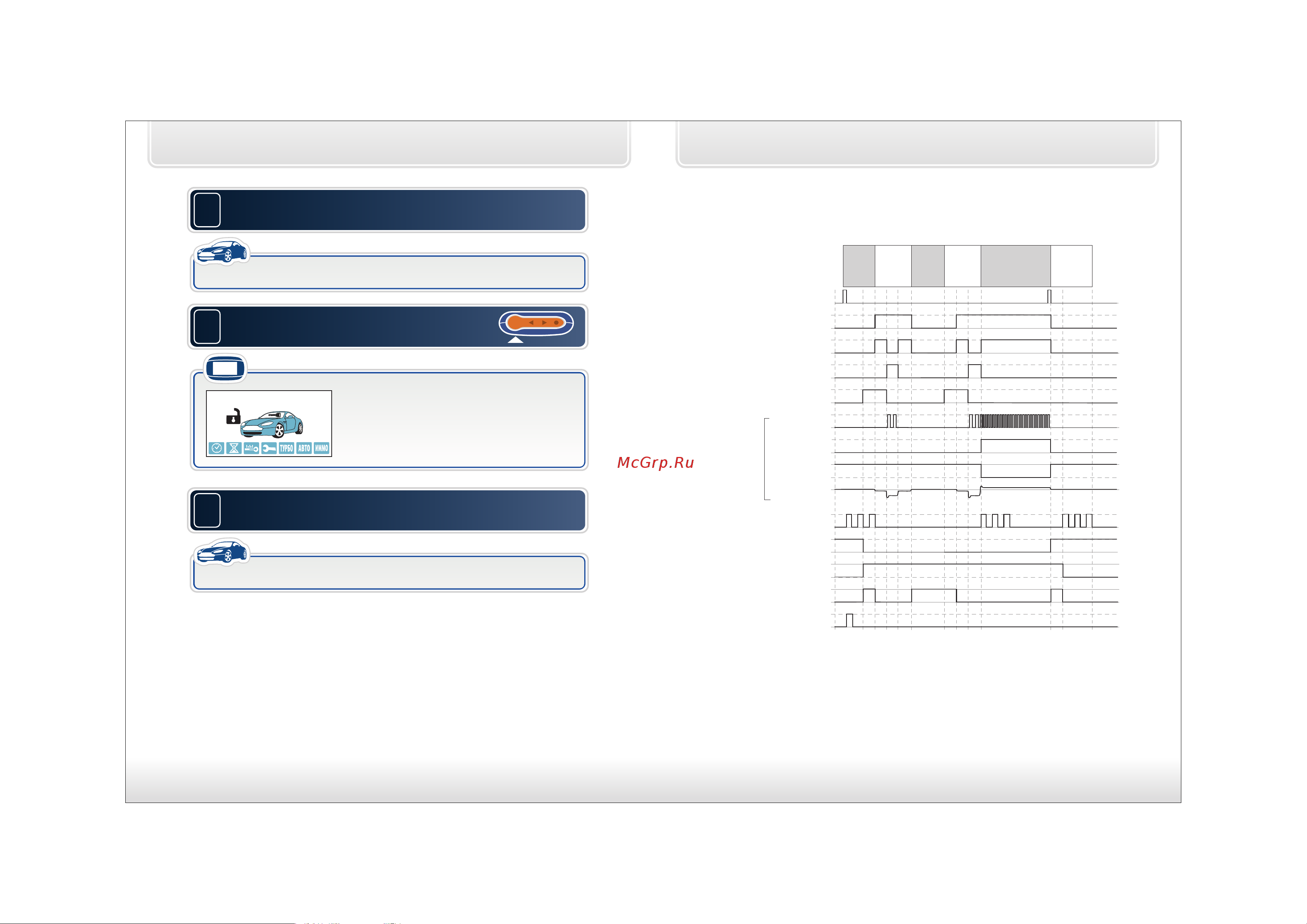

Временная диаграмма работы сигнализации при
дистанционном запуске двигателя
Ɂɚɠɢɝɚɧɢɟ
ɠɟɥɬɵɣ
, разъем “X1”
)
Программируемый выход
(зелный, разъем “X1”)
ɩɨɩɵɬɤɚ ʋ1
ɧɟɭɫɩɟɲɧɨ
ɩɚɭɡɚ
Ʉɨɦɚɧɞɚ
Выход на стартер
(черно-желтый толстый,
разъем “X1”)
Выход на блокир. стартера
(черно-белый, разъем “X3”)
Световые сигналы
(зелено-черн. и зелено-желт.
разъем “X3”)
Обход иммобилайзера
(розовый, разъем “X3”)
Внешняя блокировка
(черно-красный, разъем “X3”)
Контроль работы
двигателя (серо-черный,
разъем “X3”)
ɩɨɩɵɬɤɚ ʋ2
ɭɫɩɟɲɧɨ
ɨɫɬɚɧɨɜɤɚ
ɪɚɛɨɬɚ
ɩɨɞɝɨɬɨɜɤɚ
ɤɡɚɩɭɫɤɭ
“запуск”
“остановка”
тахо-сигнал
“+” генератора
“-” генератора
напряжение
бортовой сети
Запирание замков дверей
(зеленый, разъем “X2”)
Программируемый выход
(синий, разъем “X1”)
(Вариант настройки - 4)
