StarLine B92 Dialog
78
Элементы питания брелков и их замена
В брелках используются следующие элементы питания:
• в основном брелке используется 1 элемент питания «ААА» 1,5В
• в дополнительном брелке используется 1 элемент питания «CR2450», 3В
Срок службы элементов питания брелков зависит от: частоты
использования брелка, частоты срабатывания оповещения о тревоге,
выбранного режима оповещения, а также от емкости установленного
элемента питания. Емкости элементов питания, имеющихся в продаже,
могут отличаться в несколько раз.
Среднее время работы элементов питания может составлять:
• для основного брелка с ЖК-дисплеем - от 6 до 9 месяцев
• для дополнительного брелка - от 9 до 12 месяцев
При разряде элемента питания на ЖК экране брелка отображается
иконка
, что говорит о необходимости замены элемента питания.
Замена элемента питания в основном брелке
1. Откройте крышку батарейного отсека брелка, сдвинув ее в сторону
кольца для ключей и извлеките старый элемент питания.
2. Установите новый элемент питания, соблюдая его полярность.
Правильное положение элемента питания указано на корпусе брелка
под крышкой. Закройте крышку брелка.
3. После замены элемента питания откорректируйте текущее время.
Замена элемента питания в дополнительном брелке
1. Сдвиньте крышку батарейного отсека в сторону кольца.
2. Извлеките старый элемент питания и установите новый, соблюдая
полярность. Правильное положение элемента питания указано на
контакте держателя.
3. Закройте крышку брелка.
инструкция по установке
79
Основные команды брелков управления
автосигнализацией

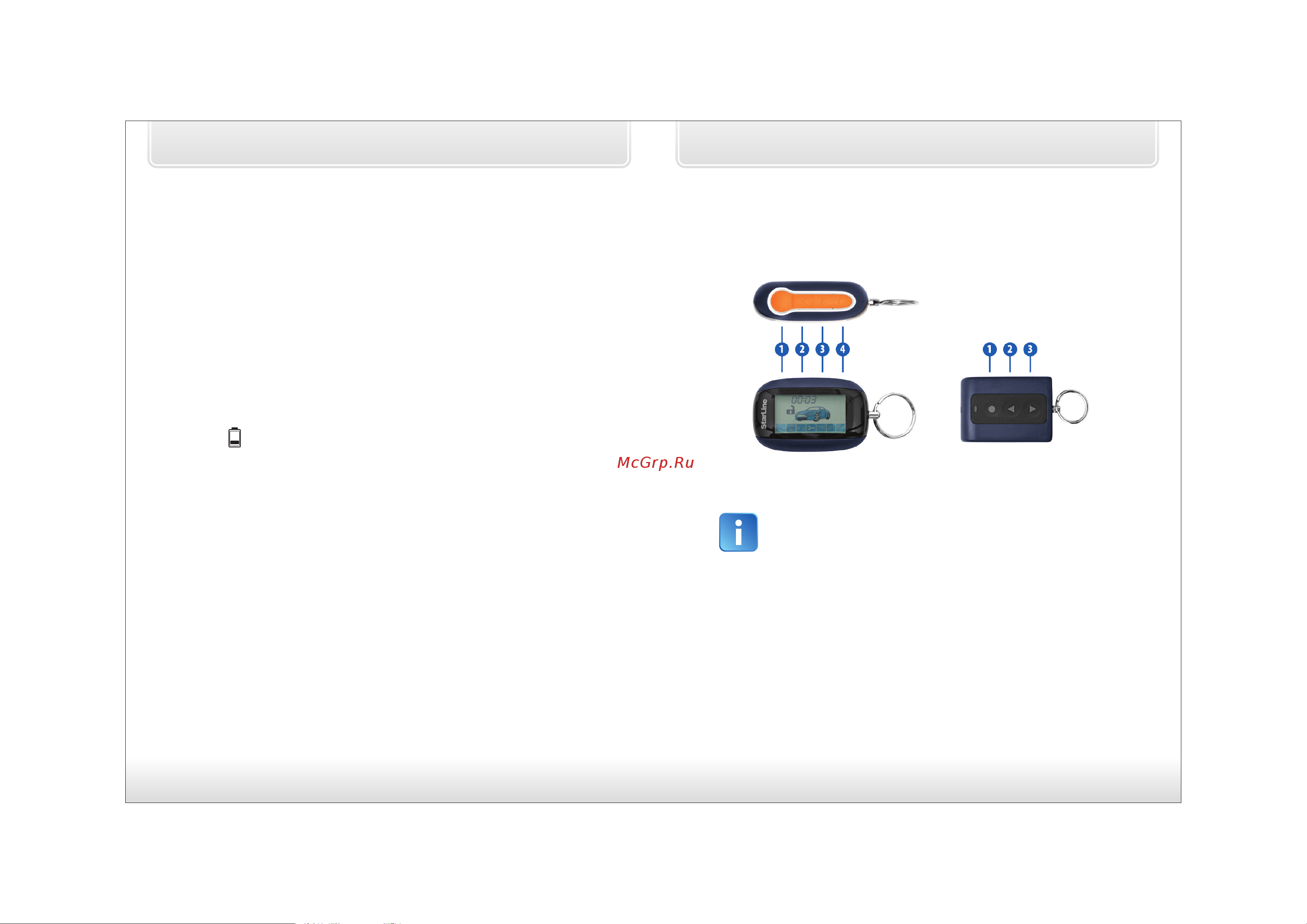

Обозначение кнопок брелков
Продолжительность нажатия кнопок брелков
В этом разделе и далее используются следующие определения
продолжительности и последовательности нажатия кнопок
брелков:
Короткое нажатие• — одно нажатие кнопки (или двух кнопок)
продолжительностью менее 0,5 секунды.
Длительное нажатие• — нажатие и удержание кнопки
или двух кнопок до появления мелодичного звукового сигнала.
Двойное нажатие • — два нажатия одной кнопки в
течение 0,5 секунд.
Последовательное нажатие• — два нажатия одной или разных
кнопок. Первое нажатие должно быть длительным(2сек), второе
нажатие - кратковременным,
после отпускания первой кнопки.
