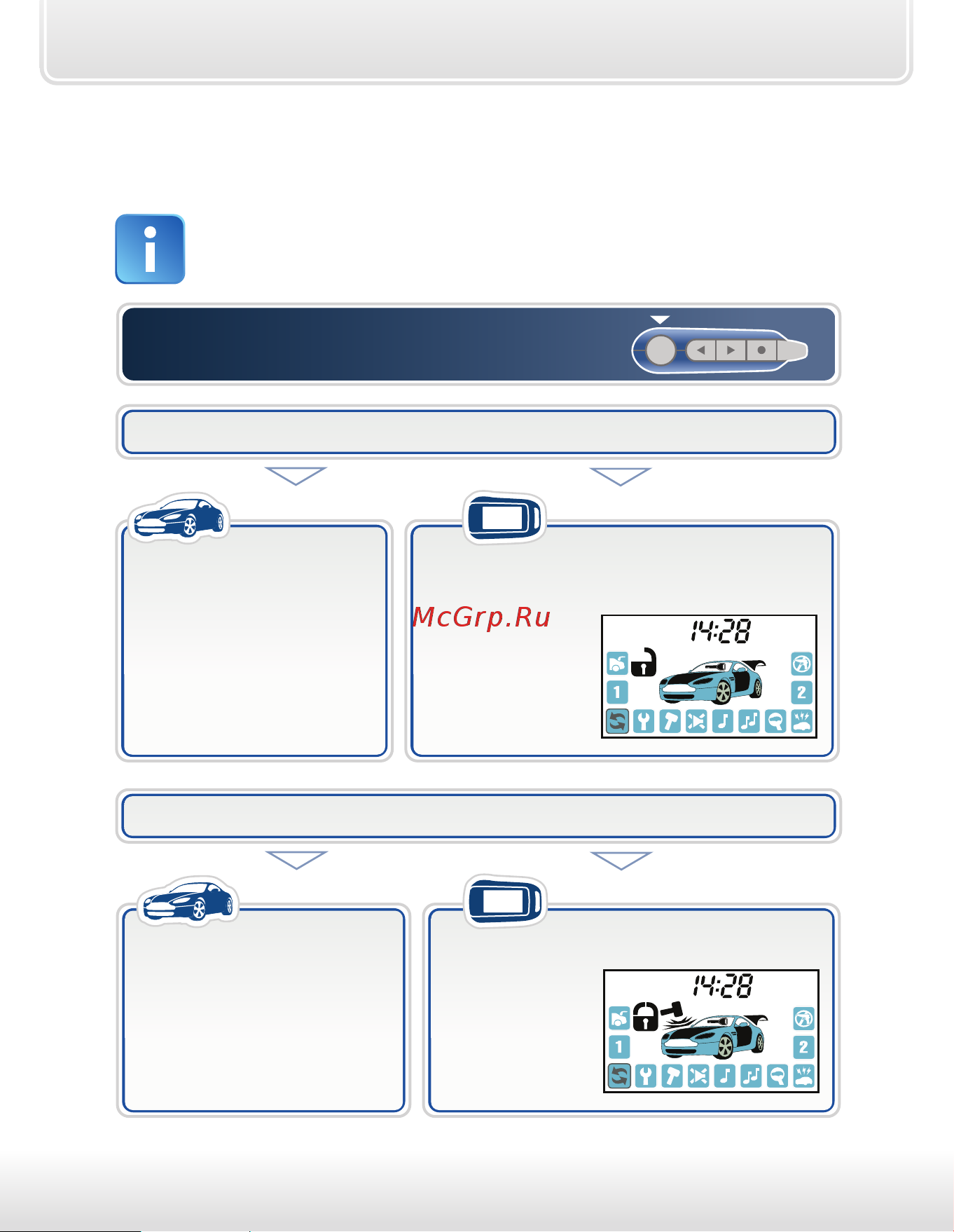

StarLine A62 Dialog CAN
36
Самодиагностика
при выключении охраны
При выключении охраны сигнализация информирует
о происходивших во время охраны срабатываниях датчиков
Выключите режим охраны
одним из способов (см. стр. 32)
брелок
брелок
• 2 сигнала сирены
• 2 световых сигнала
• режим охраны
выключится
• 3 сигнала сирены
• 3 световых сигнала
• режим охраны
выключится
• 2 звуковых сигнала
• если причина срабатывания датчика
не устранена,
отобразится
зона
сработавшего
датчика
• 3 звуковых сигнала
• отобразятся
зоны
сработавших
датчиков
автомобиль
автомобиль
• Если сигналы тревоги прерывались с брелка:
• Если сигналы тревоги не прерывались с брелка:
