StarLine A62 Dialog CAN
58
Контроль исправности
концевых выключателей
В сигнализации предусмотрена возможность контроля
исправности концевых выключателей дверей, капота и
багажника при выключенном режиме охраны. Открывание
дверей, капота и багажника при включенном зажигании
должно сопровождаться периодическими вспышками
светодиодного индикатора состояния. Если вспышек
индикатора не наблюдается, значит соответствующий
концевой выключатель неисправен.
Исправность концевых выключателей, а так же правильность
подключения цепи «зажигание» можно проверить используя
индикацию на брелке:

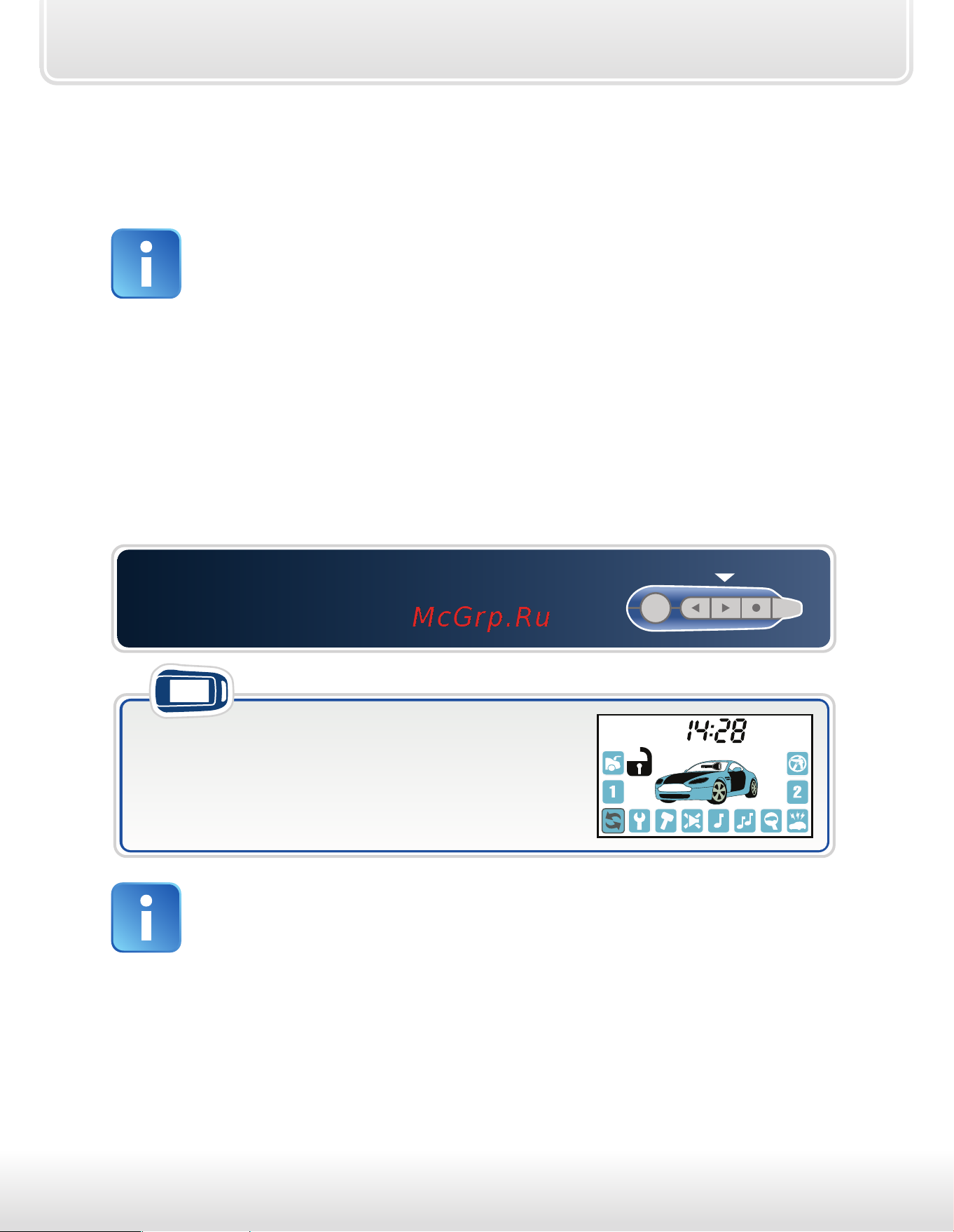

Откройте дверь, капот, багажник,
включите зажигание.
Нажмите два раза коротко кнопку 3
• на дисплее отобразится состояние
вышеперечисленных зон охраны
сигнализации
брелок
Последовательно проведите проверку всех зон:
• закройте дверь, дважды коротко нажмите кнопку 3
• закройте капот, дважды коротко нажмите кнопку 3
• закройте багажник, дважды коротко нажмите кнопку 3
• выключите зажигание, дважды коротко нажмите кнопку 3
При каждой проверке состояния на дисплее брелка должны
исчезать иконки соответствующих зон охраны.
