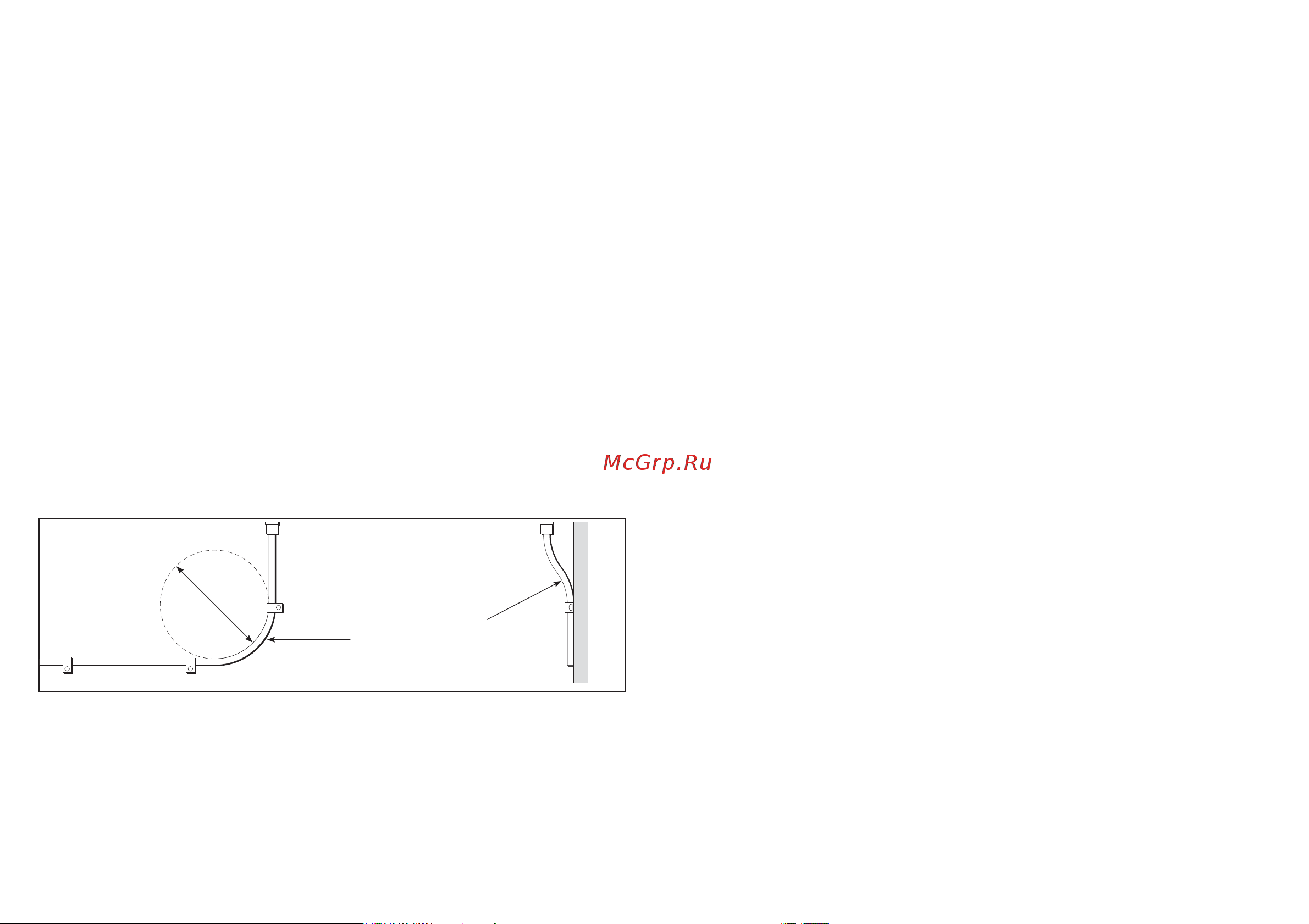

3 1 Основные инструкции по прокладке кабелей Типы кабелей и их длина Необходимо использовать кабели надлежащего типа и длины Используйте только стандартные кабели Раутаппе правильного типа в случае если нет особых условий Убедитесь что все используемые кабели других производителей соответствуют требуемым параметрам качества и имеют нужный диаметр Например чем длиннее кабель тем большего диаметра провод должен быть в нем это позволит свести к минимуму перепады напряжения Прокладка кабелей Используйте подходящие герметичные проходные каналы в местах проводки кабеля через переборки или подволок НЕ ПРОКЛАДЫВАЙТЕ кабели вблизи двигателей или флуоресцентных ламп Всегда прокладывайте кабели передачи данных как можно дальше от другого оборудования и кабелей сильноточных линий электропитания постоянного и переменного тока антенн Запас натяжения Убедитесь в наличии достаточного запаса для натяжения кабеля Защитите разъемы от чрезмерного натяжения и убедитесь что соединение не будет разорвано даже в экстремальных морских условиях Маршрутизация кабелей должна осуществляться корректно в целях достижения максимальной производительности и продления срока службы кабелей Развязка цепей НЕ ДОПУСКАЕТСЯ чрезмерное сгибание кабелей По возможности старайтесь обеспечить минимальный радиус изгиба в 100 мм Для систем в которых используется питание как переменного так и постоянного тока необходимо применение надлежащей развязки цепей Для подачи питания на ПК процессоры дисплеи и другие чувствительные электроприборы всегда используйте развязывающие трансформаторы или отдельные силовые инвертеры Всегда используйте развязывающие трансформаторы для аудио кабелей Weather FAX Всегда используйте преобразователь RS232 NMEAс оптической развязкой на сигнальных линиях Защитите все кабели от физических повреждений и воздействия высоких температур По возможности используйте кабельные желоба или трубы НЕ ПРОКЛАДЫВАЙТЕ кабели по днищу судна и через дверные проемы а также вблизи движущихся или горячих предметов Закрепляйте кабели при помощи скоб или жгутов Сверните лишний кабель и уберите его из зоны досягаемости Всегда следите за тем чтобы ПК и другие чувствительные электроприборы имели отдельную цепь питания Экранировка кабелей Следите чтобы все кабели передачи данных всегда были правильно экранированы а их экранировка оставалась в целостности например не повредилась при протягивании кабеля в тесном пространстве
