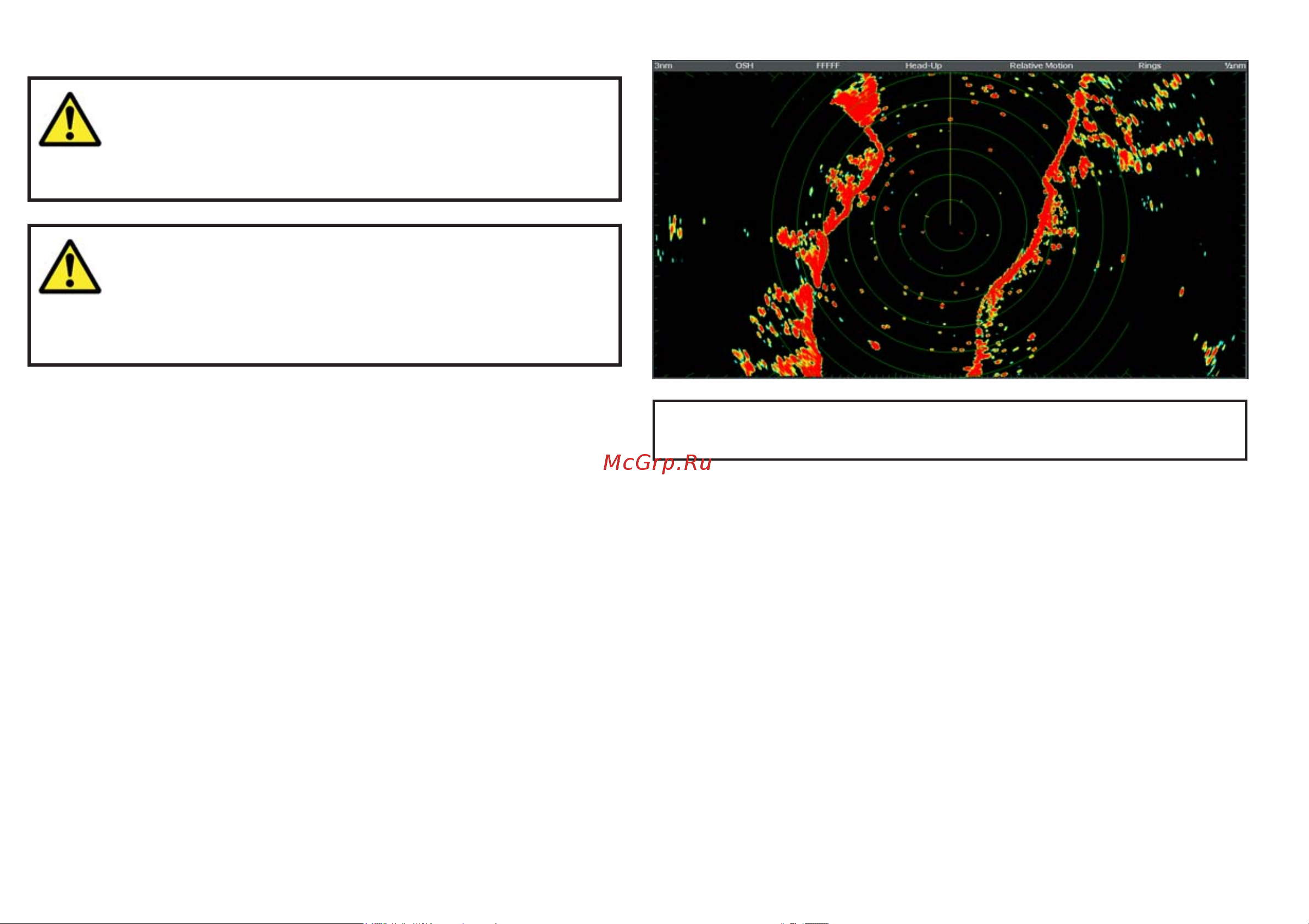

5 3 Проверка радара А ВНИМАНИЕ Безопасность использования антенны радара А ВНИМАНИЕ Безопасность излучения радара Типовой вид цифрового экрана радара НО Перед поворотом антенны радара убедитесь что в зоне ее излучения нет людей Антенна радара излучает электромагнитную энергию Убедитесь что во время работы радара рядом с антенной нет людей Проверка радара 1 Выбрать страницу радара Нажать клавишу PAGE для выбора из текущей конфигурации страниц Нажать и удерживать клавишу PAGE для выбора из доступных страниц Теперь антенны радара будут приведены в режим ожидания этот процесс занимает приблизительно 70 секунд 2 Нажать клавишу POWER 3 Нажать экранную клавишу Radar Tx Stdby Радар передача ожидание и выбрать Тх Теперь антенны должны осуществлять передачу и прием 4 Убедитесь что экран радара функционирует корректно Примечание Аналоговые и не поддерживающие технологию НО экраны радара имеют другую цветовую палитру внешний вид Пункты проверки На экране отображается развертка радара с эхо ответами В верхнем правом углу экрана вращается пиктограмма состояния радара Проверка и корректировка выравнивания пеленга Выравнивание пеленга Выравнивание пеленга радара обеспечивает отображение объектов по корректному пеленгу относительно носа судна Проверяйте выравнивание пеленга для каждой новой установки
