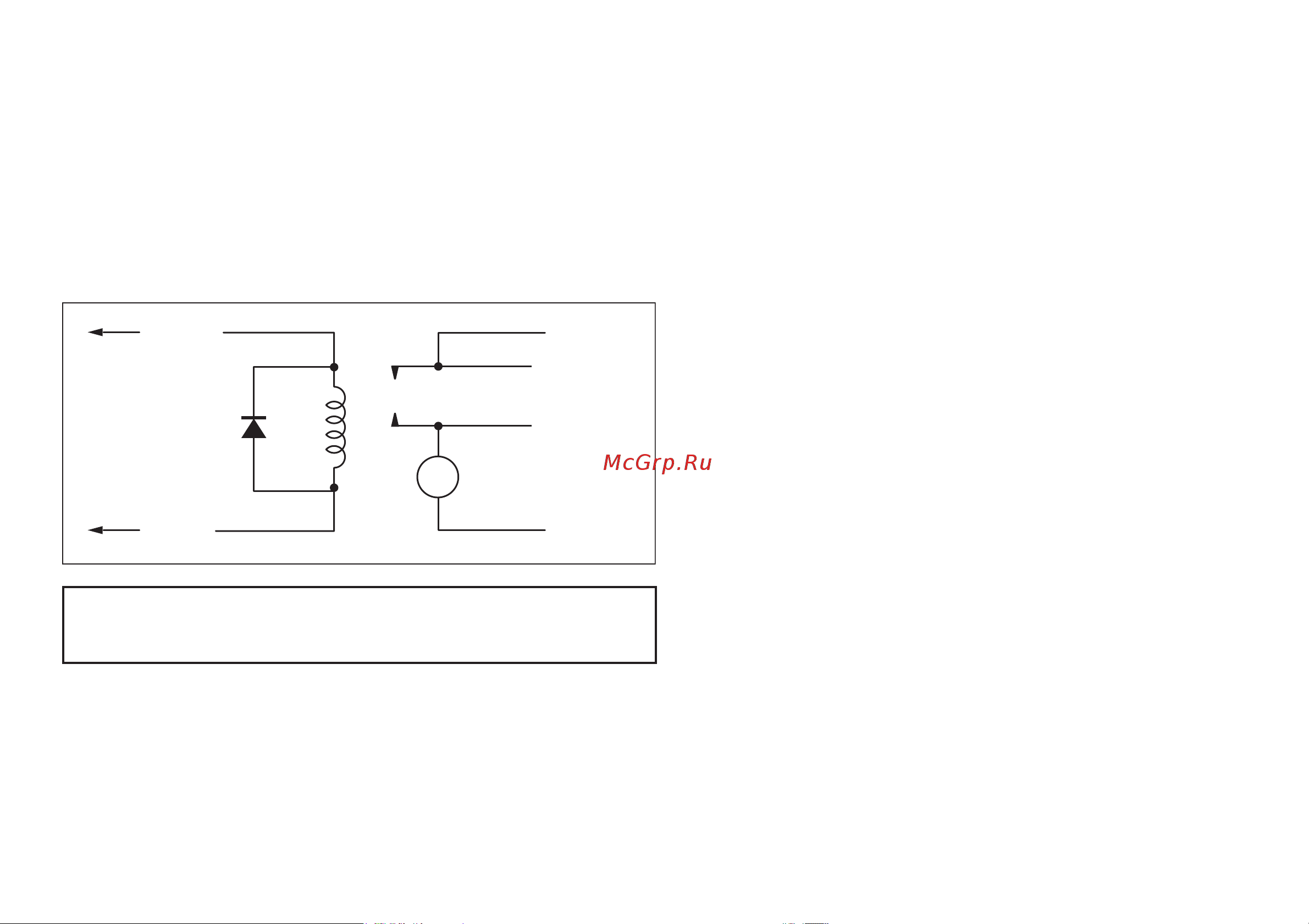

3 8 Подключение GPS Сигнализация с повышенной нагрузкой и сигнализация сторонних производителей В зависимости от типа GPS подключение может быть осуществлено посредством либо SeaTalk либо NMEA0183 Вы можете использовать выход сигнализации для переключения реле Это может быть целесообразно для подключения повышенных нагрузок таких как аварийные зуммеры сторонних производителей или индуктивные нагрузки к многофункциональному дисплею С серии Если вы не уверены каким образом осуществлять такое подключение проконсультируйтесь с официальным установщиком См также Сведения о подключении SeaTalk 3 6 Подключение SeaTalk Сведения о подключении NMEA0183 3 5 Подключение NMEA0183 Многофункциональные дисплеи С серии оборудованы положительным переключаемым выходом сигнализации На следующей схеме представлена организация подключения релейного переключателя Аккумулятор Сильноточная нагрузка Аккумулятор J Примечание При подключении реле или иного индуктивного устройства к выходу следует установить диод подавления пиков напряжения например 1Й4001
