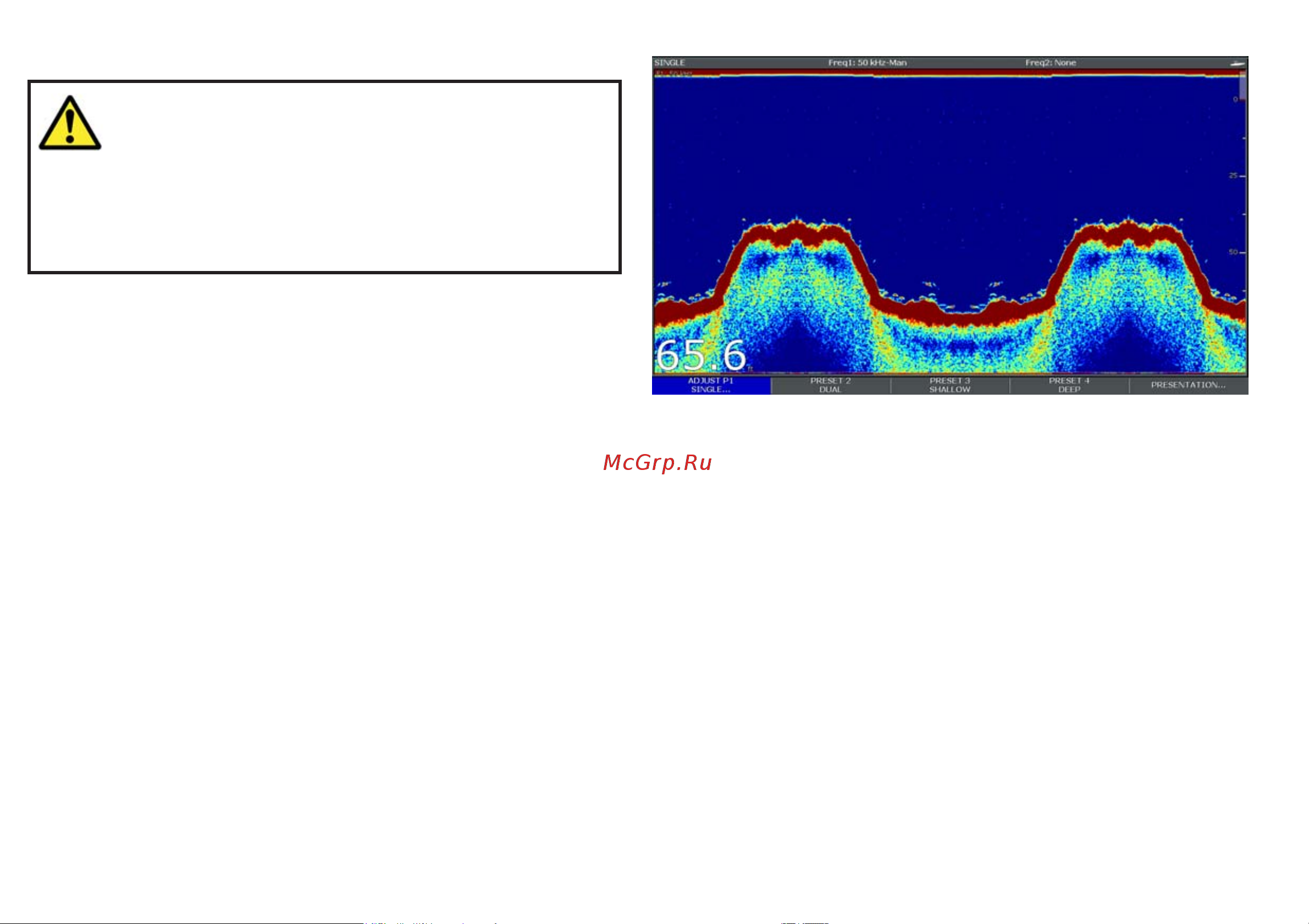

5 3 Проверка эхолота Нажать ОК когда отобразится эхолот ВНИМАНИЕ Эксплуатация эхолота НИКОГДА не включайте эхолот если судно не находится в воде НИКОГДА не прикасайтесь к поверхности датчика включенного эхолота ОТКЛЮЧАЙТЕ эхолот если существует вероятность присутствия дайверов в пределах 5 метров от датчика Выбор датчика эхолота Необходимо задать настройку системы для датчика подключенного к цифровому модулю эхолота С помощью меню настройки эхолота выберите надлежащий датчик Выбор датчика эхолота 4 Проверить экран эхолота Из главного меню эхолота При активном режиме эхолота Вы должны видеть 1 Нажать клавишу MENU Значение глубины подтверждает работу датчика Глубина отображается в виде больших белых цифр расположенных в левом нижнем углу экрана 2 Выбрать Fishfinder Setup Настройка эхолота из списка опций 3 Выбрать Transducer Settings Настройки датчика из списка опций меню 4 С помощью опции Select Transducer Выбрать датчик выбрать надлежащий датчик из доступных Проверка эхолота Проверки эхолота осуществляются с помощью приложения эхолота 1 Нажать клавишу PAGE для отображения доступных страниц на панели инструментов 2 Нажать клавишу PAGE для переключения между доступными страницами
