![Raymarine C120W [48/92] Лицевая панель](/img/pdf.png)
Raymarine C120W [48/92] Лицевая панель
![Raymarine C120W [48/92] Лицевая панель](/views2/1771616/page48/bg30.png)
ɗɤɫɤɥɸɡɢɜɧɵɣɞɢɫɬɪɢɛɶɸɬɨɪɤɨɦɩɚɧɢɢ5D\PDULQHɜɊɨɫɫɢɢɈɈɈ³Ɇɢɤɫɬɦɚɪɢɧ´ɬɟɥ788-05-08
ɍɛɟɞɢɬɟɫɶɱɬɨɤɧɨɩɤɢɭɩɪɚɜɥɟɧɢɹɜɨɲɥɢɜɩɪɟɞɭɫɦɨɬɪɟɧɧɵɟɞɥɹ
ɧɢɯɨɬɜɟɪɫɬɢɹ
ɉɥɨɬɧɨɢɪɚɜɧɨɦɟɪɧɨɩɪɢɠɦɢɬɟɥɢɰɟɜɭɸɧɚɤɥɚɞɤɭɜɞɨɥɶ
L ȼɧɟɲɧɟɝɨɤɨɧɬɭɪɚ²ɞɜɢɝɚɣɬɟɫɶɜɜɟɪɯɨɬɛɨɤɨɜɵɯɫɬɨɪɨɧɡɚɬɟɦ
ɜɞɨɥɶɜɟɪɯɧɟɣɝɪɚɧɢɰɵɱɬɨɛɵɧɚɞɟɠɧɨɡɚɤɪɟɩɢɬɶɥɢɰɟɜɭɸ
ɧɚɤɥɚɞɤɭɩɨɦɟɫɬɭ
LL ȼɧɭɬɪɟɧɧɢɯɝɪɚɧɢɰ²ɜɨɫɨɛɟɧɧɨɫɬɢɜɞɨɥɶɝɪɚɧɢɰɨɬɫɟɤɚ
ɤɚɪɬɨɝɪɚɮɢɱɟɫɤɨɣɤɚɪɬɵɩɚɦɹɬɢɱɬɨɛɵɨɛɟɫɩɟɱɢɬɶɪɨɜɧɭɸ
ɭɫɬɚɧɨɜɤɭɥɢɰɟɜɨɣɧɚɤɥɚɞɤɢ
Ʌɢɰɟɜɚɹɩɚɧɟɥɶ

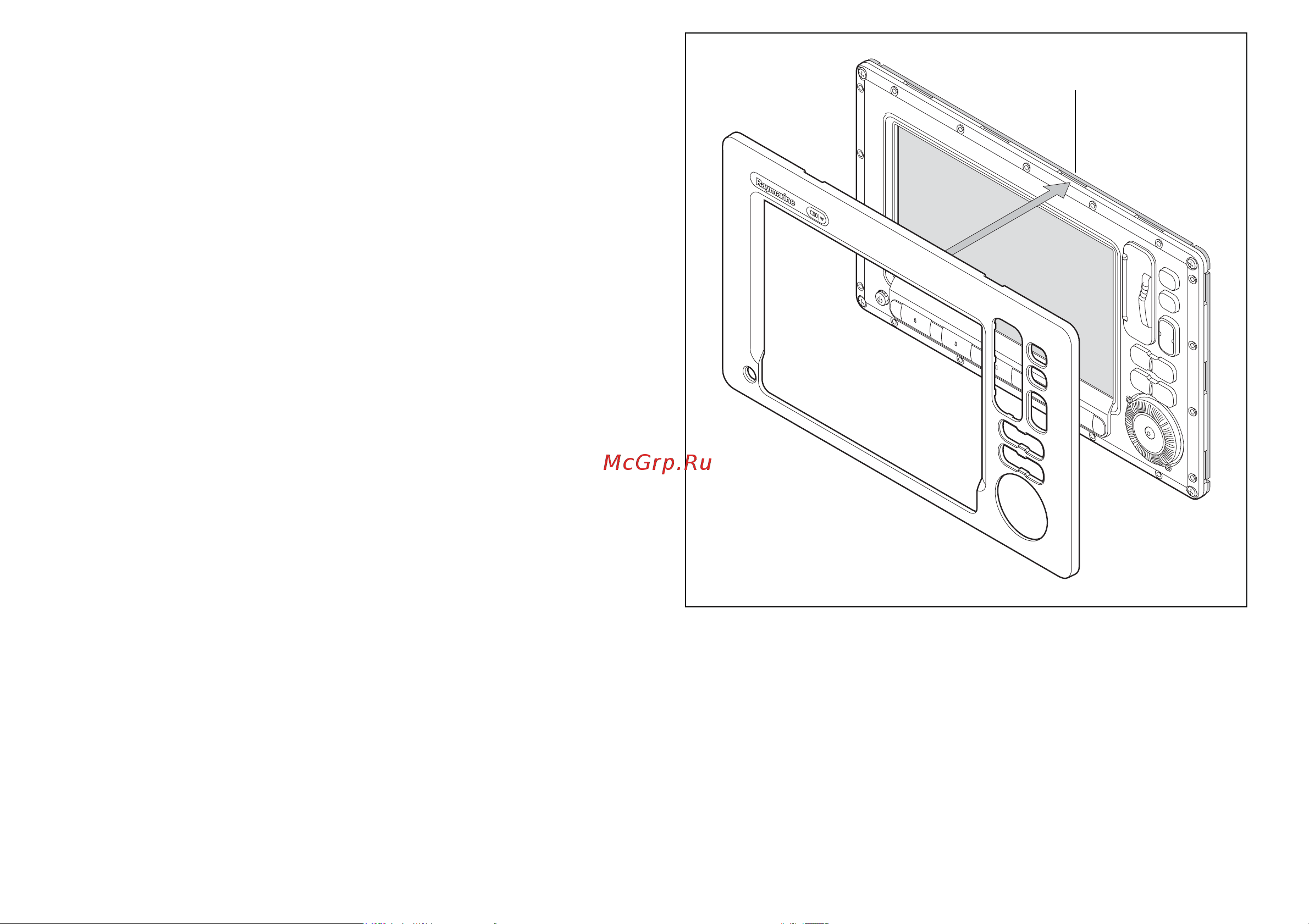

ɍɫɬɚɧɨɜɤɚɥɢɰɟɜɨɣɩɚɧɟɥɢ
ɉɟɪɟɞɭɫɬɚɧɨɜɤɨɣɥɢɰɟɜɨɣɩɚɧɟɥɢɧɟɨɛɯɨɞɢɦɨɭɫɬɚɧɨɜɢɬɶɞɢɫɩɥɟɣɜ
ɩɪɟɞɧɚɡɧɚɱɟɧɧɨɦɦɟɫɬɟ
Ⱥɤɤɭɪɚɬɧɨɩɪɢɩɨɞɧɢɦɢɬɟɨɞɢɧɤɪɚɣɡɚɳɢɬɧɨɣɩɥɟɧɤɢɷɤɪɚɧɚ
ɬɚɤɢɦɨɛɪɚɡɨɦɱɬɨɛɵɟɟɦɨɠɧɨɛɵɥɨɭɞɚɥɢɬɶɩɨɫɥɟɡɚɜɟɪɲɟɧɢɹ
ɭɫɬɚɧɨɜɤɢ
ɉɨɦɟɫɬɢɬɟɥɢɰɟɜɭɸɩɚɧɟɥɶɧɚɩɟɪɟɞɧɸɸɫɬɨɪɨɧɭɞɢɫɩɥɟɹ&ɫɟɪɢɢ
ɫɥɟɞɹɡɚɬɟɦɱɬɨɛɵɮɢɤɫɢɪɭɸɳɢɟɥɚɩɤɢɜɧɢɠɧɟɣɱɚɫɬɢɥɢɰɟɜɨɣ
ɧɚɤɥɚɞɤɢɡɚɤɪɟɩɢɥɢɫɶɩɨɦɟɫɬɭ
D11196-1
ɍɝɥɭɛɥɟɧɢɟɞɥɹɮɢɤɫɚɰɢɢ
Содержание
- Модели c90w c120w c140w 1
- Наутаппе 1
- С серии 1
- 2008 raymarine uk ltd все права защищены 3
- Товарные знаки и зарегистрированные товарные знаки 3
- Глава 1 важная информация 5
- Глава 2 планирование установки 3 5
- Глава 3 кабели и соединения 21 5
- Глава 4 расположение и монтаж 1 5
- Глава 5 проверка системы 51 5
- Оглавление 5
- Глава 6 устранение неисправностей 9 6
- Глава 7 техническая поддержка 69 6
- Глава 8 технические характеристики 73 6
- Глава 9 опции и аксессуары 7 6
- Приложение а разъемы и выводные контакты 83 6
- Приложение в сообщения nmea 0183 85 6
- Приложение с сообщения nmea 2000 7 6
- Внимание безопасность излучения радара 7
- Внимание безопасность использования антенны радара 7
- Внимание возможные источники возгорания 7
- Внимание высокое напряжение 7
- Внимание заземление 7
- Внимание отключайте электропитание 7
- Внимание установка оборудования 7
- Внимание эксплуатация эхолота 7
- Глава 1 важная информация 7
- Осторожно защита источника питания 7
- При установке данного оборудования убедитесь что источник питания в достаточной мере защищен посредством предохранителя с соответствующим номиналом или автоматического прерывателя цепи 7
- Tft жк дисплеи 8
- Осторожно используйте защиту от солнца 8
- Осторожно убедитесь что крышка отсека картриджа надежно закрыта 8
- Осторожно уход за картографическими картами памяти 8
- Осторожно чистка 8
- Отсутствие гарантий 8
- Попадание воды 8
- Карты памяти compactflash 9
- Указания по эмс при установке 9
- Замечание если ограничения в пространстве при установке исключают возможность соблюдения приведенных выше рекомендаций 10
- Заявление о соответствии 10
- Подключение к другим устройствам 10
- Регистрация гарантии 10
- Утилизация изделия 10
- Ферритовые фильтры 10
- Imo и solas 11
- Техническое соответствие 11
- Глава 2 планирование установки 13
- Содержание главы 13
- Информация по руководству 14
- Контрольный перечень установки 14
- Руководства посвященные дисплеям 14
- С серии 14
- Системы с серии 15
- Протоколы с серии 16
- Содержимое упаковки 17
- Оившиш 18
- Инструменты 19
- Глава 3 кабели и соединения 21
- Содержание главы 21
- Запас натяжения 22
- Основные инструкции по прокладке кабелей 22
- Прокладка кабелей 22
- Развязка цепей 22
- Типы кабелей и их длина 22
- Экранировка кабелей 22
- Обзор подключений 23
- Подключение электропитания 23
- Внимание заземление 24
- Заземление 24
- Прерыватели предохранители и защита цепи 24
- Силовой кабель 24
- Сеть 8еата1 26
- Кабели соединения 5еата1 27
- Между дисплеями 27
- Подключение радара 27
- Digital 28
- Подключение эхолота 30
- 2 витые пары с полным экранированием 32
- 9600 38400 бод 32
- 9600 бод 32
- В отношении любого удлинения проводов передачи данных имел 0183 применяются следующие ограничения 32
- Вы можете удлинять провода имел 0183 во входящем в комплект поставки кабеле питания и передачи данных 32
- Дисплеи с серии 32
- До 5 м высококачественный кабель передачи данных 32
- Емкость между жилами кабеля 50 5 32
- Имел 32
- Кабель 32
- Кабель ммеа0183 32
- На дисплее с серии имеются три порта имел 32
- Общая длина макс 32
- Подключение к устройствам поддерживающим имел 0183 осуществляется с помощью входящего в комплект кабеля питания и передачи данных 32
- Подключения имел 0183 32
- Порт 1 вход и выход скорость передачи 4800 9600 бод 32
- Порт 2 вход и выход скорость передачи до 38400 бод 32
- Порт 3 только вход скорость передачи 4800 бод 32
- Пф м 32
- Удлинение кабеля передачи данных 32
- Устройство 32
- Эксклюзивный дистрибьютор компании каутаппе в россии ооо микстмарин тел 495 788 05 08 32
- Подключения 8еата1к 33
- Подключение сигнализации 34
- Подключение gps 35
- Сигнализация с повышенной нагрузкой и сигнализация сторонних производителей 35
- Подключение fastheading 36
- Подключения ais 36
- Подключения 8еата1 37
- Кабельная разводка 5еата1 38
- Подключение имел 2000 38
- Подключение видеооборудования 39
- Глава 4 расположение и монтаж 41
- Содержание главы 41
- Внимание возможные источники 42
- Возгорания 42
- Выбор места 42
- Общие требования к выбору места 42
- Размеры дисплеев c90w c120w c140w с 43
- Размеры широкоэкранных дисплеев с серии 43
- Условия размещения gps с внутренней антенной 43
- Конструкция судна 44
- Монтаж в приборную панель 45
- Крепежные болты 46
- Крепление на кронштейн 46
- Лицевая панель 48
- Установка лицевой панели 48
- Демонтаж лицевой накладки 49
- Глава 5 проверка системы 51
- Содержание главы 51
- Unicontrol 52
- Включение дисплея 52
- Выбор конфигурации страницы 52
- Первичный тест на включение 52
- Проверка gps 53
- Проверка работы gps 53
- Внимание безопасность 54
- Излучения радара 54
- Использования антенны радара 54
- Проверка и корректировка выравнивания пеленга 54
- Проверка радара 54
- Корректировка смещения радара парковка 55
- Внимание эксплуатация эхолота 56
- Выбор датчика эхолота 56
- Проверка эхолота 56
- Выбор языка 57
- Глава 6 устранение неисправностей 59
- Содержание главы 59
- Устранение неисправностей 60
- Устранение неисправностей включения 60
- Устранение неисправностей радара 61
- Устранение неисправностей gps 62
- Устранение неисправностей эхолота 63
- Устранение неполадок с системными данными 64
- Светодиодная индикация 8еата1 65
- Устранение различных неисправностей 66
- Глава 7 техническая поддержка 69
- Содержание главы 69
- Просмотр сведений о продукте 70
- Служба технической поддержки raymarine 70
- Служба технической поддержки компании sirius 70
- Служба технической поддержки компании мауютсз 71
- Глава 8 технические характеристики 73
- Содержание главы 73
- Технические характеристики 74
- Глава 9 опции и аксессуары 77
- Содержание главы 77
- Аксессуары 8еата к 78
- Аксессуары 8еата1 78
- Аксессуары 8еата1 79
- Запасные части и аксессуары 81
- Приложение а разъемы и выводные контакты 83
- Зтнз 84
- Приложение в сообщения имел 0183 85
- Приложение с сообщения nmea2000 87
- Raymarine 92
- Россия 92
Похожие устройства
- Raymarine C120W Руководство по эксплуатации
- Raymarine C140W Руководство по монтажу
- Raymarine C140W Руководство по эксплуатации
- Raymarine C95 Руководство по эксплуатации
- Raymarine C95 Руководство по монтажу
- Raymarine C97 Руководство по эксплуатации
- Raymarine C97 Руководство по монтажу
- Raymarine C125 Руководство по эксплуатации
- Raymarine C125 Руководство по монтажу
- Raymarine C127 Руководство по эксплуатации
- Raymarine C127 Руководство по монтажу
- Raymarine E7 Руководство по эксплуатации
- Raymarine E7 Руководство по монтажу
- Raymarine E7D Руководство по эксплуатации
- Raymarine E7D Руководство по монтажу
- Raymarine E95 Руководство по эксплуатации
- Raymarine E95 Руководство по монтажу
- Raymarine E97 Руководство по эксплуатации
- Raymarine E97 Руководство по монтажу
- Raymarine E125 Руководство по эксплуатации
4 4 Лицевая панель Установка лицевой панели Перед установкой лицевой панели необходимо установить дисплей в предназначенном месте 1 Аккуратно приподнимите один край защитной пленки экрана таким образом чтобы ее можно было удалить после завершения установки 2 Поместите лицевую панель на переднюю сторону дисплея С серии следя за тем чтобы фиксирующие лапки в нижней части лицевой накладки закрепились по месту 3 Убедитесь что кнопки управления вошли в предусмотренные для них отверстия 4 Плотно и равномерно прижмите лицевую накладку вдоль Внешнего контура двигайтесь вверх от боковых сторон затем вдоль верхней границы чтобы надежно закрепить лицевую накладку по месту Внутренних границ в особенности вдоль границ отсека картографической карты памяти чтобы обеспечить ровную установку лицевой накладки
