3.8Базоваясистемы

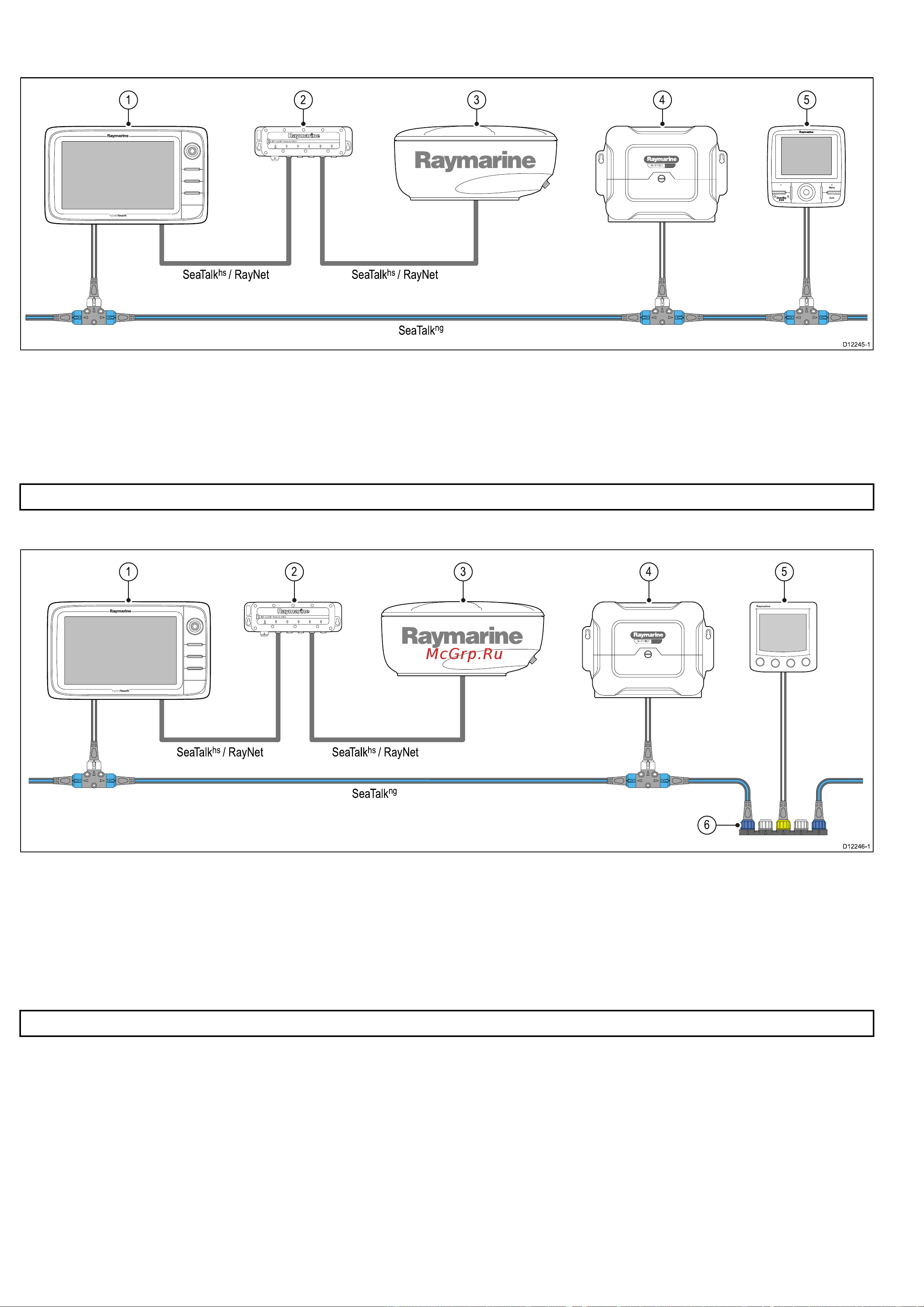

Пример:Базоваясистемы
S
S
M
M
A
A
R
R
T
T
P
P
I
I
L
L
O
O
T
T
D12245-1
1 2 3 4 5
SeaTalk
ng
SeaTalk
hs
/ RayNet SeaTalk
hs
/ RayNet
1.Многофункциональныйдисплей.
2.Сетевойкоммутатор«Raymarine».
3.Радарнаяантенна«Raymarine».
4.Курсовойкомпьютер«SPX».
5.Контроллеравторулевого
Примечание:СетевойкоммутаторнеобходимтолькоприсоединениинесколькихустройствчерезSeaTalk
hs
/RayNet.
Пример:БазоваясистемасоборудованиемSeaTalk
S
S
M
M
A
A
R
R
T
T
P
P
I
I
L
L
O
O
T
T
D12246-1
1 2 3 4
SeaTalk
ng
5
6
SeaTalk
hs
/ RayNet SeaTalk
hs
/ RayNet
1.Многофункциональныйдисплей
2.Сетевойкоммутатор«Raymarine».
3.Радарнаяантенна«Raymarine».
4.Курсовойкомпьютер«SPX».
5.Контроллеравторулевого«SeaT alk».
6.ПреобразовательSeaT alkвSeaTalk
ng
.
Примечание:Сетевойкоммутаторнеобходимотолько,еслидваиболееустройстваподключенычерезSeaTalk
hs
/RayNet.
26e7/e7D/e95/e97/e125/e127/c95/c97/c125/c127
