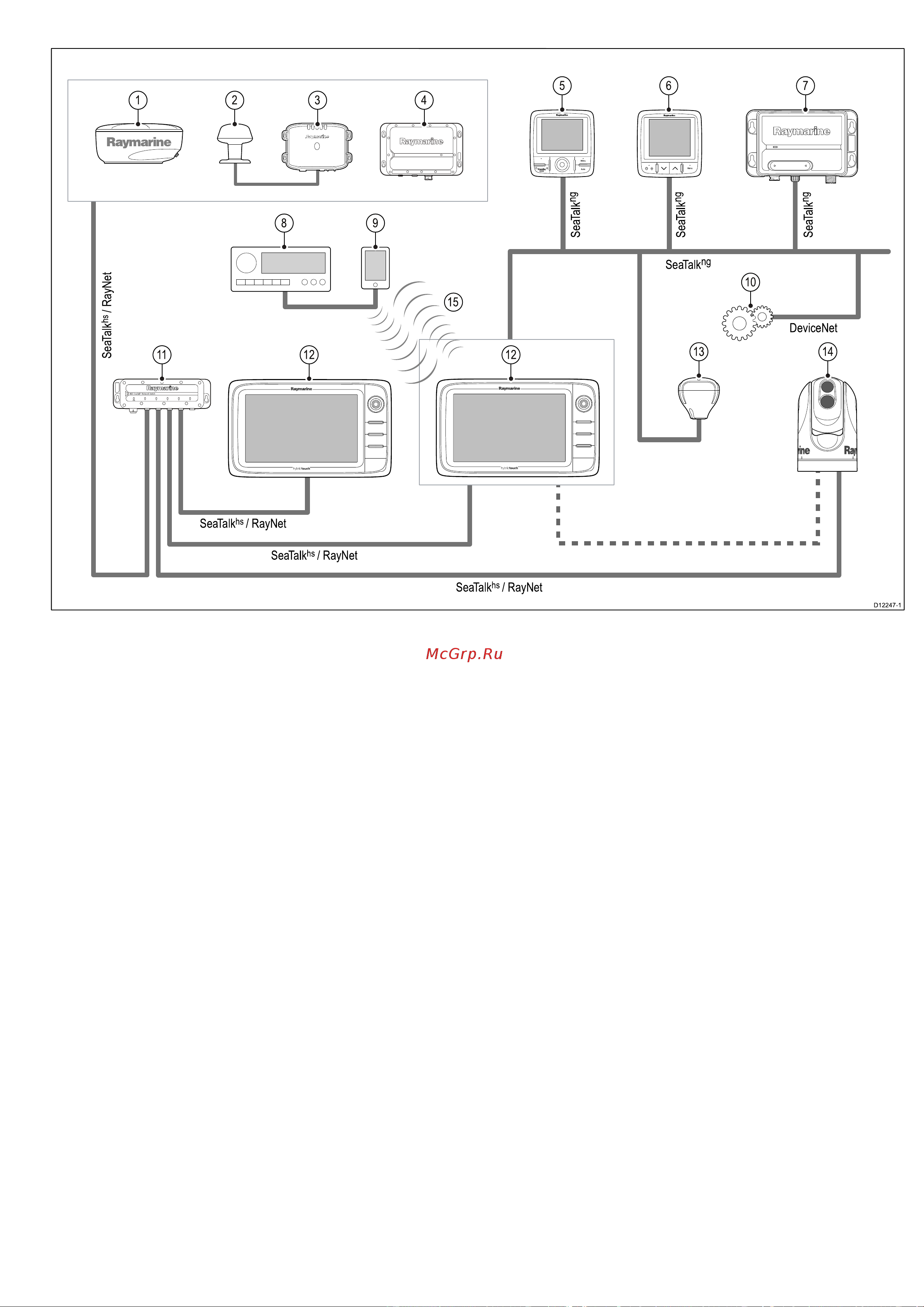

Пример:Расширеннаясистема
D12247-1
SeaTalk
hs
/ RayNet
SeaTalk
hs
/ RayNet
SeaTalk
hs
/ RayNet
SeaTalk
hs
/ RayNet
DeviceNet
SeaTalk
ng
SeaTalk
ng
SeaTalk
ng
SeaTalk
ng
5
1
8
11 12 12
14
9
15
2 3 4
6
13
10
7
1.Радарнаяантенна«Raymarine».
2.Метеодатчик.
3.МетеоприемникSirius.
4.Блокэхолота«Raymarine».
5.Контроллеравторулевого.
6.Приборныйдисплей.
7.Приемник/ПриемопередатчикAIS.
8.Аудиосистема.
9.Смартфон/Планшет.
10.ПереходникDeviceNet(дляустройствсNMEA2000).
11.Сетевойкоммутатор«Raymarine».
12.Многофункциональныйдисплей.
13.GPS-приемник.
14.Инфракраснаякамера.
15.Беспроводноесоединение.
Планированиеустановки
27
