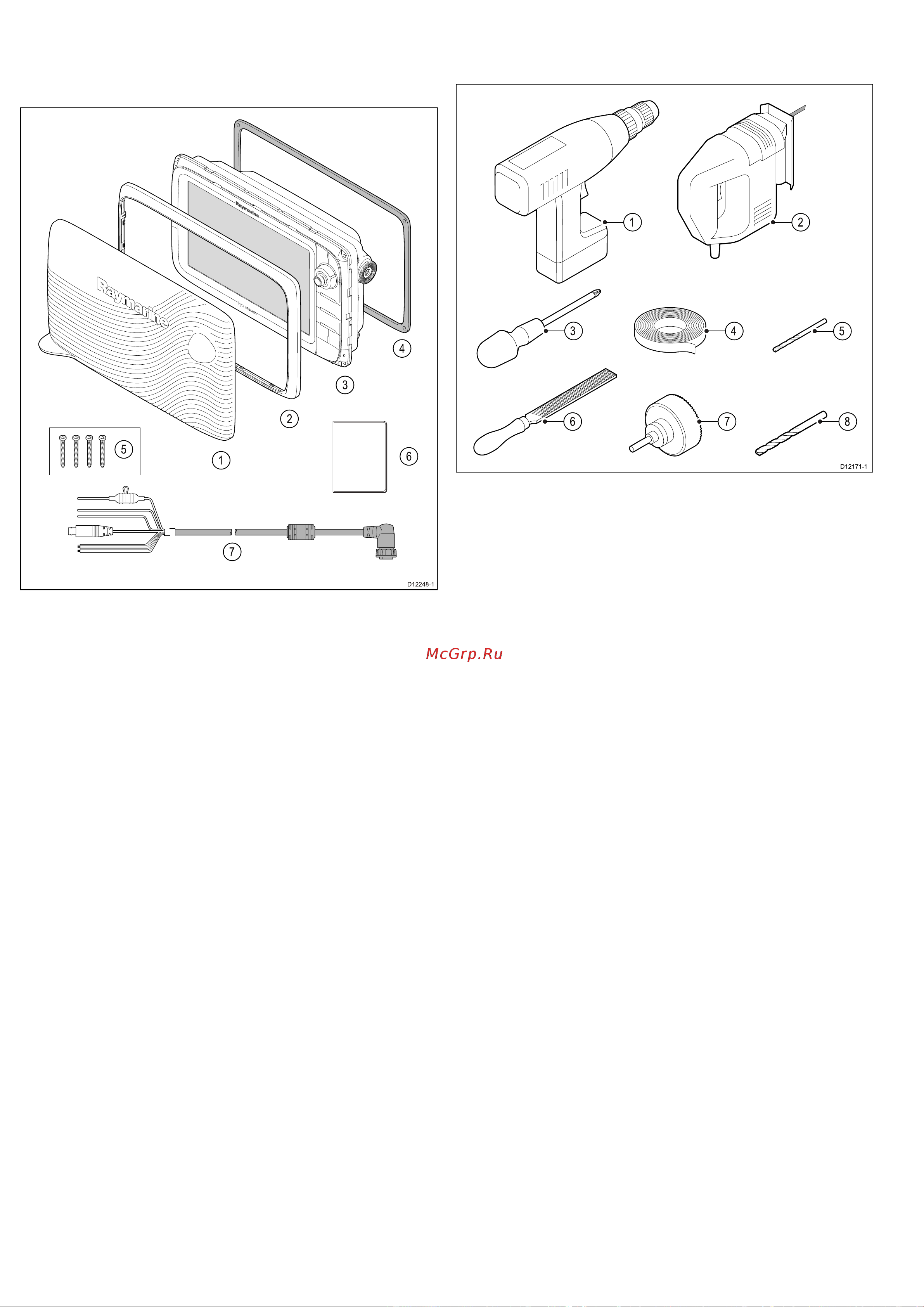

3.12Поставляемыедетали
Указанныенижедеталипоставляютсявместес
многофункциональнымдисплеемc95/c97/c125/c127/e95/
e97/e125/e127.
D12248-1
7
1
2
3
4
6
5
1.Солнцезащитнаякрышка.
2.Передняярамка.
3.Многофункциональныйдисплей.
4.Прокладка(длявстраивания).
5.Комплектвинтов,включает4xкрепежныхвинта(для
встраивания).
6.Комплектдокументов,включающийвсебя:
•МногоязычныйCD.
•Многоязычноеруководствопоустановкеиначалуработы.
•Монтажныйшаблон.
•Гарантийныеусловия.
7.Кабельпитанияиданныхдлиной1,5метра(4,9фута).
3.13Инструменты,необходимыедля
установки
D12171-1
1
4
5
3
876
2
1.Дрель.
2.Электрическийлобзик.
3.Крестоваяотвертка.
4.Изоляционнаялента.
5.Сверлодлямонтажавповоротномкронштейне.
6.Напильник.
7.Кольцеваяфреза(25мм)длявстраивания.
8.Сверлодлявстраивания.
