4.1Основныетребованиякпрокладке
кабеля
Типыидлинакабелей
Важноиспользоватькабелясоответствующеготипаидлины.
•Приотсутствиииныхуказанийиспользуйтетолько
стандартныйкабельподходящеготипа,поставляемые
компанией«Raymarine».
•Кабель,поставляемыйдругимикомпаниями,должениметь
соответствующеекачествоисечение.Например,для
удлиненныхсиловыхкабельныхлиниймогутпотребоваться
проводабольшегосечениядлясниженияпадения
напряженияналинии.
Прокладкакабелей
Правильнаяпрокладкакабеляповышаетрабочие
характеристикииувеличиваетсрокслужбыкабелей.

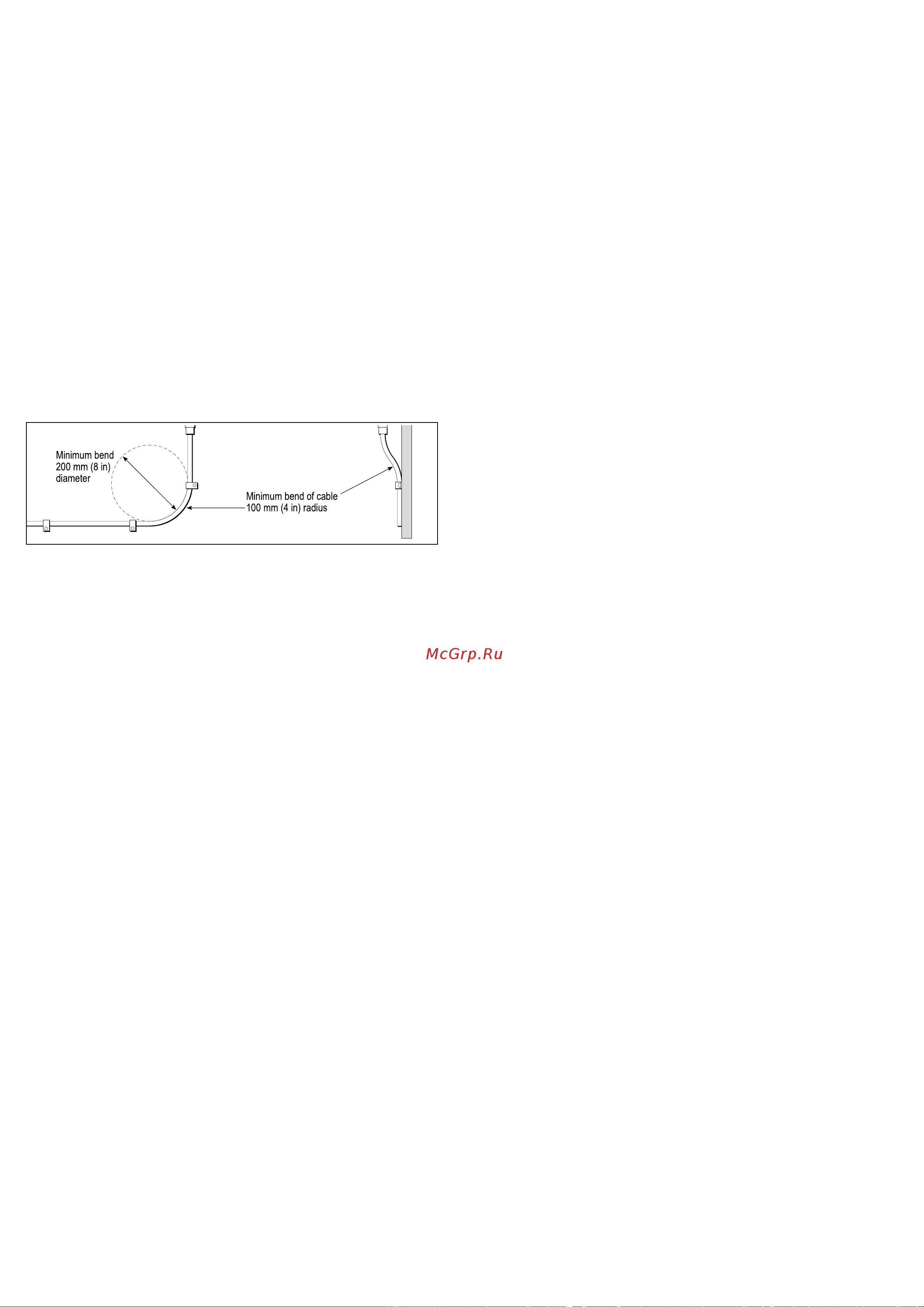

•Недопускайтечрезмерногоизгибакабелей.Повозможности
обеспечьтеминимальныйдиаметризгибакабеля200мм(8
дюймов)/минимальныйрадиусизгибакабеля100мм(4
дюйма).
Minimum bend of cable
100 mm (4 in) radius
Minimum bend
200 mm (8 in)
diameter
•Защищайтевсекабелиотмеханическогоповрежденияи
воздействиятемпературы.Повозможностииспользуйте
кабельныежелобаитрубы.Непрокладывайтекабеличерез
трюмыилидверныепроемыиливблизиотдвижущихсяили
горячихобъектов.
•Закрепляйтекабелиприпомощикабельныхстяжекили
переплетенныхшнурков.Излишнийкабельсобирайтевбухту
иувязывайтевсторонеотпроходов.
•Припроходекабелячерезнаружнуюпереборкуилипалубу
используйтесоответствующуюводонепроницаемуюпроходку.
•Непрокладывайтекабеливблизиотдвигателейили
флуоресцентныхсветильников.
Всегдапрокладывайтекабелипередачиданныхкакможно
дальшеот:
•другогооборудованияикабелей,
•силовыхлинийсбольшимпостояннымилипеременным
током,
•антенн.
Ослаблениенатяжения
Убедитесьвдостаточностиослаблениянатяжения.Защищайте
разъемыотнатяженияиубедитесь,чторазъемыне
выдергиваютсяприэкстремальныхморскихусловиях.
Изоляцияцепи
Требуетсянадлежащаяизоляцияцепидлявсехустройств,
работающихподдействиемпеременногоипостоянноготока:
•Всегдаиспользуйтеизолирующиетрансформаторыили
отдельныйсиловойинвертердляподключениякомпьютеров,
процессоров,дисплеевидругихчувствительныхэлектронных
приборовилиустройств.
•Всегдаиспользуйтеизолирующийтрансформаторс
аудио-кабелями«WeatherFAX».
•Всегдаиспользуйтеизолированныйисточникпитания
прииспользованииаудио-усилителейотсторонних
производителей.
•ВсегдаиспользуйтепреобразовательRS232/NMEAс
оптическойразвязкойнасигнальныхлиниях.
•Всегдапроверяйте,чтодлякомпьютеровилидругих
чувствительныхэлектронныхприборовимеетсяотдельная
цепьпитания.
Экранированиекабелей
Убедитесьвнадлежащемэкранированиикабелейпередачи
данныхиотсутствииповрежденийэтихкабельныхэкранов
(например,отсутствиеследовсдиранияприпротягивании
кабелячерезузкиеместа).
32e7/e7D/e95/e97/e125/e127/c95/c97/c125/c127
