4.5ПодключениеGPS
Вмногофункциональномдисплееимеетсявстроенный
приемникGPS.Принеобходимости,кдисплеюможетбыть
подключенвнешнийприемникGPSпошинеSeaTalkngили
NMEA0183.

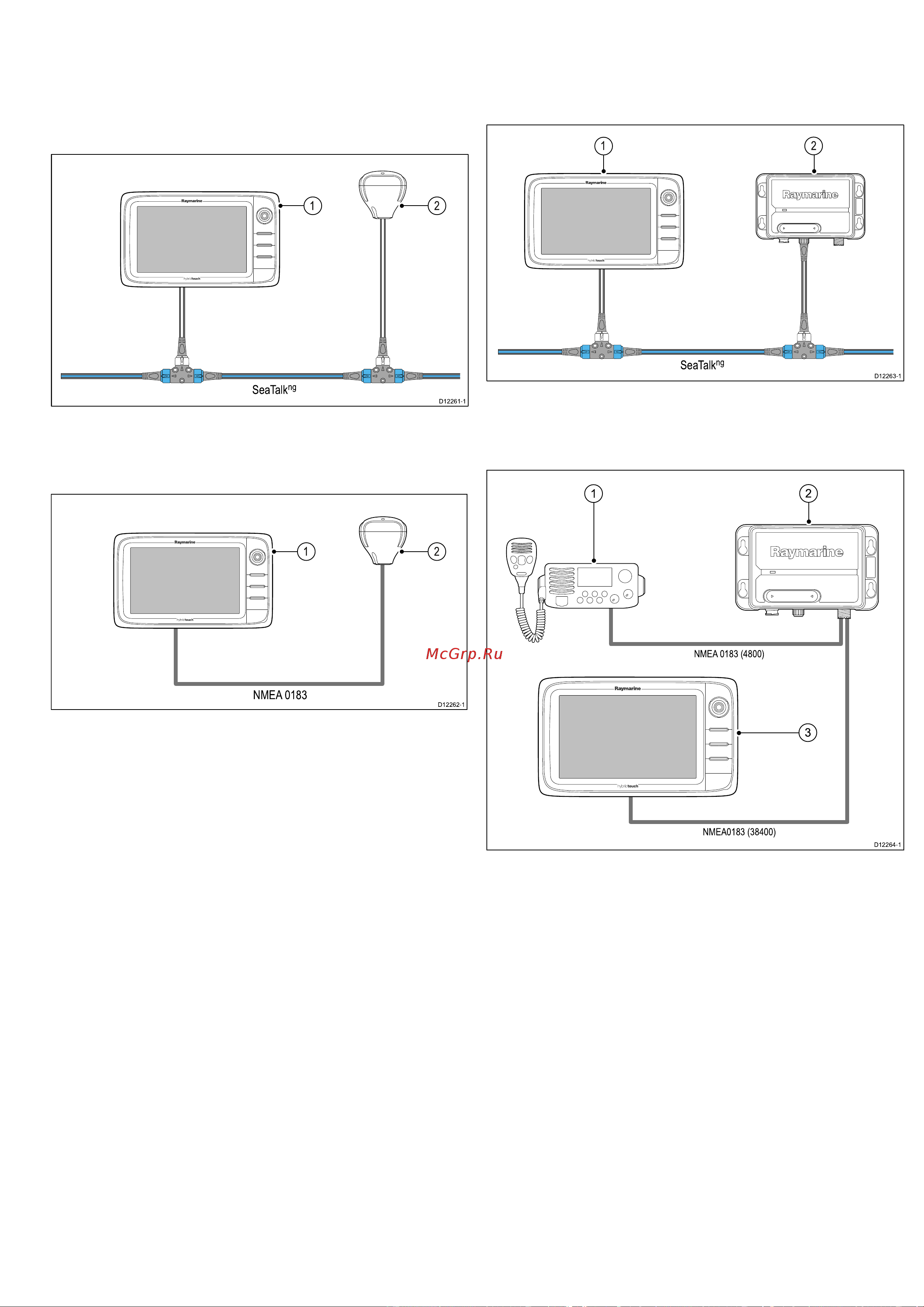

ПодключениеGPS—SeaTalk
ng
D12261-1
SeaTalk
ng
1
2
1.Многофункциональныйдисплей.
2.GPSприемникSeaTalk
ng
.
ПодключениеGPS—NMEA0183
D12262-1
NMEA 0183
1 2
1.Многофункциональныйдисплей.
2.GPSприемникNMEA0183.
4.6ПодключениеAIS
СовместимаясистемаAISможетбытьподключенапошинам
SeaTalkngилиNMEA0183.
ПодключениечерезSeaTalk
ng
D12263-1
SeaTalk
ng
2
1
1.Многофункциональныйдисплей.
2.Приемник/ПриемопередатчикAISSeaTalk
ng
.
ПодключениечерезNMEA0183
NMEA0183 (38400)
NMEA 0183 (4800)
3
1
2
D12264-1
1.УКВрадиостанция.
2.БлокAIS.
3.Многофункциональныйдисплей.
Кабелииподключения
41
