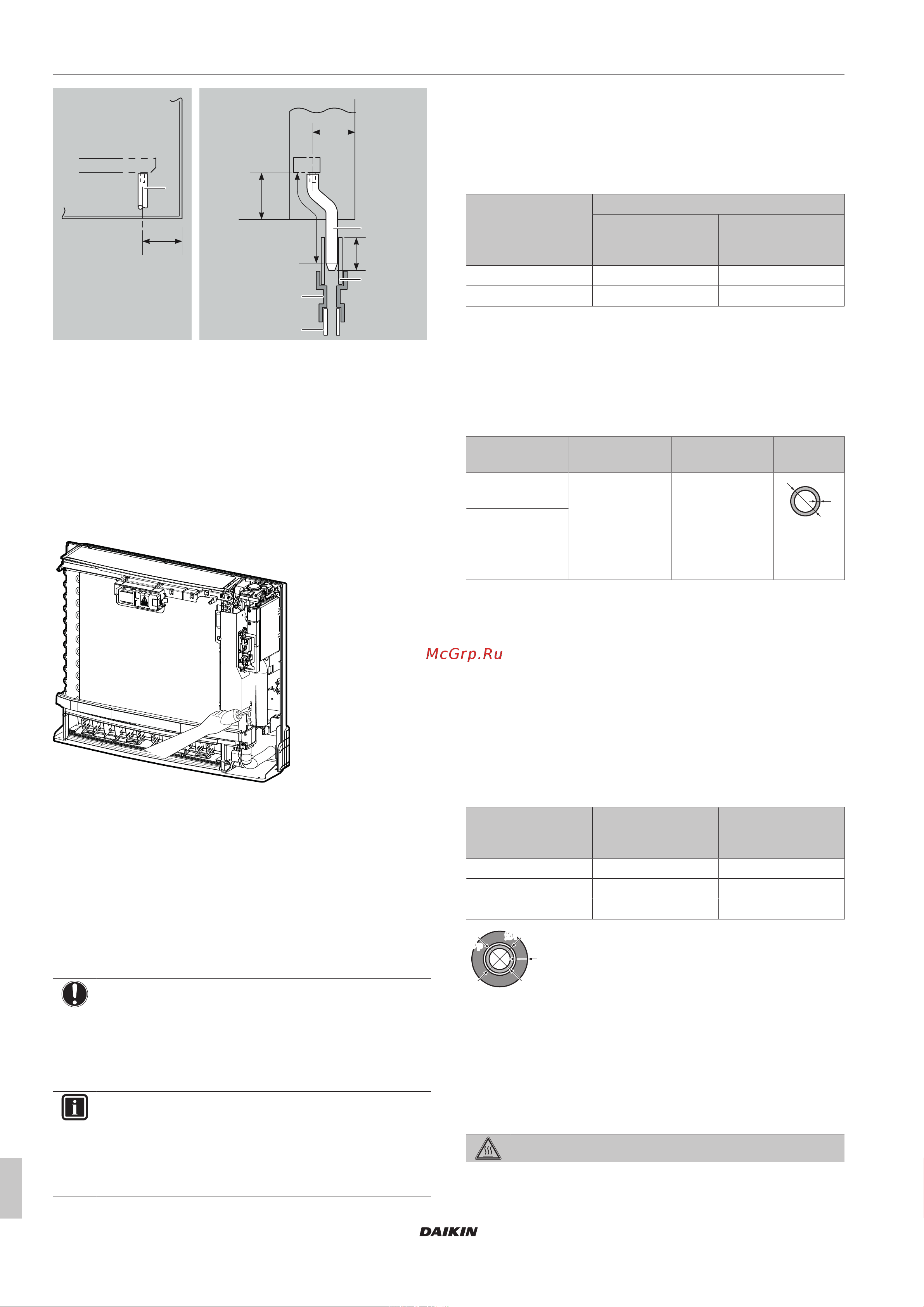

6 Монтаж трубопроводов
Руководство по монтажу
10
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
3P477070-2L – 2020.10
100
a
≥50
220
150
100
(mm)
c
d
b
a
a Сливной шланг (в комплекте принадлежностей)
b Сливная трубка из винилхлорида (VP-30)
(приобретается по месту установки)
c Переходной патрубок (приобретается по месту
установки)
d Сливная трубка из винилхлорида (VP-20)
(приобретается по месту установки)
Проверка на протечки
1 Выньте воздушные фильтры.
2 Постепенно заливая примерно 1 литр воды в сливной
поддон, проверьте его на протечку.
6 Монтаж трубопроводов
6.1 Подготовка трубопровода
хладагента
6.1.1 Требования к трубопроводам
хладагента
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
ИНФОРМАЦИЯ
НЕ допускается дозаправка хладагентом систем,
представляющих собой сочетание наружного блока
3MXM40N8 или 3MXM52N8 с внутренними блоками
CVXM-A и (или) FVXM-A. Общая длина трубопроводов
НЕ должна превышать 30м.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30мг/10м.
Диаметр труб для трубопроводов хладагента
Диаметр трубок должен совпадать с диаметром соединений с
наружными блоками:
Классификация Наружный диаметр трубок (мм)
Трубопровод
жидкого
хладагента
Трубопровод
газообразного
хладагента
20~35 Ø6,4 Ø9,5
50 Ø6,4 Ø12,7
Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4
дюйма)
Отожженная
медь (O)
≥0,8мм
t
Ø
9,5мм (3/8
дюйма)
12,7мм (1/2
дюйма)
(a)
В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке) могут
потребоваться трубки с повышенной толщиной стенок.
6.1.2 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
Наружный диаметр
трубки (Ø
p
)
Внутренний
диаметр изоляции
(Ø
i
)
Толщина изоляции
(t)
6,4мм (1/4") 8~10мм ≥10мм
9,5мм (3/8") 12~15мм ≥13мм
12,7мм (1/2") 14~16мм ≥13мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
6.2 Соединение труб трубопровода
хладагента
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
