5 Монтаж агрегата
Руководство по монтажу
5
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
3P477070-2L – 2020.10
Для установки приложения Daikin Residential
Controller
1 Откройте:
▪ Google Play для устройств, использующих Android.
▪ App Store для устройств, использующих iOS.
2 Выполните поиск приложения Daikin Residential Controller.
3 Чтобы выполнить установку, руководствуйтесь указаниями
на экране.

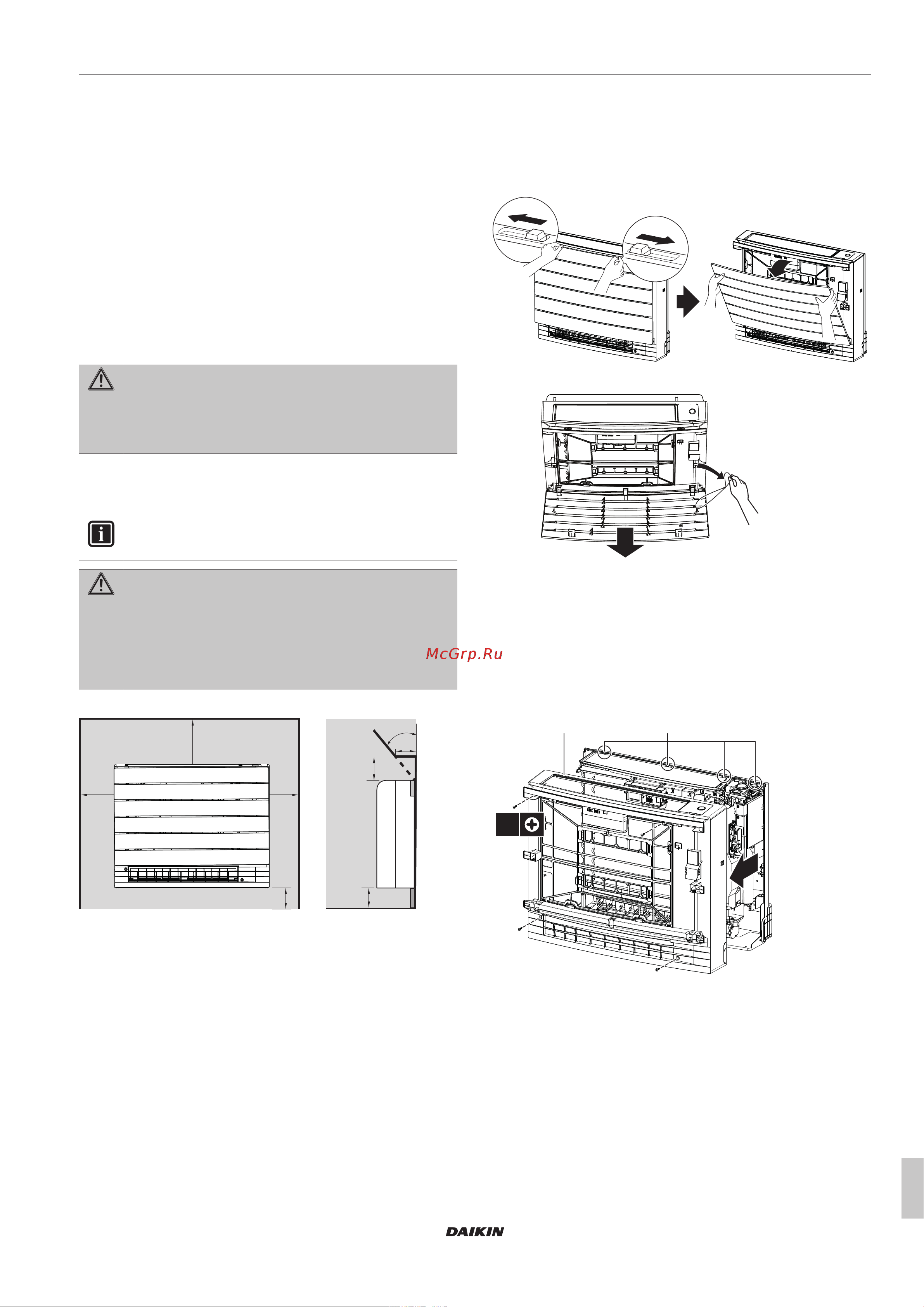

5 Монтаж агрегата
5.1 Как подготовить место установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
5.1.1 Требования к месту установки
внутреннего блока
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
ПРЕДУПРЕЖДЕНИЕ
Сочетание моделей CVXM-A и FVXM-A напольной
конструкции допускается только с системами, в
которых общее количество хладагента составляет
<1,842 кг. Поэтому общая длина трубопроводов
жидкого хладагента в системах с наружным блоком
3MXM40N8 или 3MXM52N8 ДОЛЖНА составлять ≤30м.
▪ Расположение. Соблюдайте указанные ниже требования:
≤60
(65)
≤27°
(mm)
≥467
≥50 ≥50
A B
(105)
≤60
A Вид спереди
B Вид сбоку
▪ Не устанавливайте блок на высоте, превышающей 60мм над
полом.
▪ Настенный монтаж. Если температура у стены превышает
30°C, а относительная влажность — 80%, либо если свежий
воздух засасывается в стенной воздуховод, необходима
дополнительная изоляция (полиэтиленовый пенопласт
толщиной не менее 10мм).
▪ Прочность стены или пола. Убедитесь в достаточной
прочности стены или пола, чтобы выдержать вес блока. Если
есть сомнения, укрепите стену или пол перед установкой
блока.
5.2 Открывание внутреннего блока
5.2.1 Как снять лицевую панель
1 Сдвиньте обе задвижки до щелчка в направлении,
указанном стрелками.
2 Открыв лицевую панель, снимите ленту.
3 Снимите лицевую панель.
5.2.2 Как снять переднюю решетку
1 Снимите лицевую панель. См. раздел «Как снять лицевую
панель» [45].
2 Отвернув 4 винта, отсоедините решетку от 4 крепежных
выступов наверху, после чего снимите переднюю решетку,
потянув ее на себя.
4×
b
a
a Воздухозаборная решетка лицевой панели
b Крепежные выступы
5.2.3 Как открыть клеммную колодку и снять
с распределительной коробки крышку
Как открыть клеммную колодку
1 Снимите переднюю решетку.
2 Выверните 1 нижний винт.
3 Поднимите крепежную пластину датчика.
4 Снимите с пластины металлическую крышку, сдвинув ее
сначала вниз, а затем на себя.
