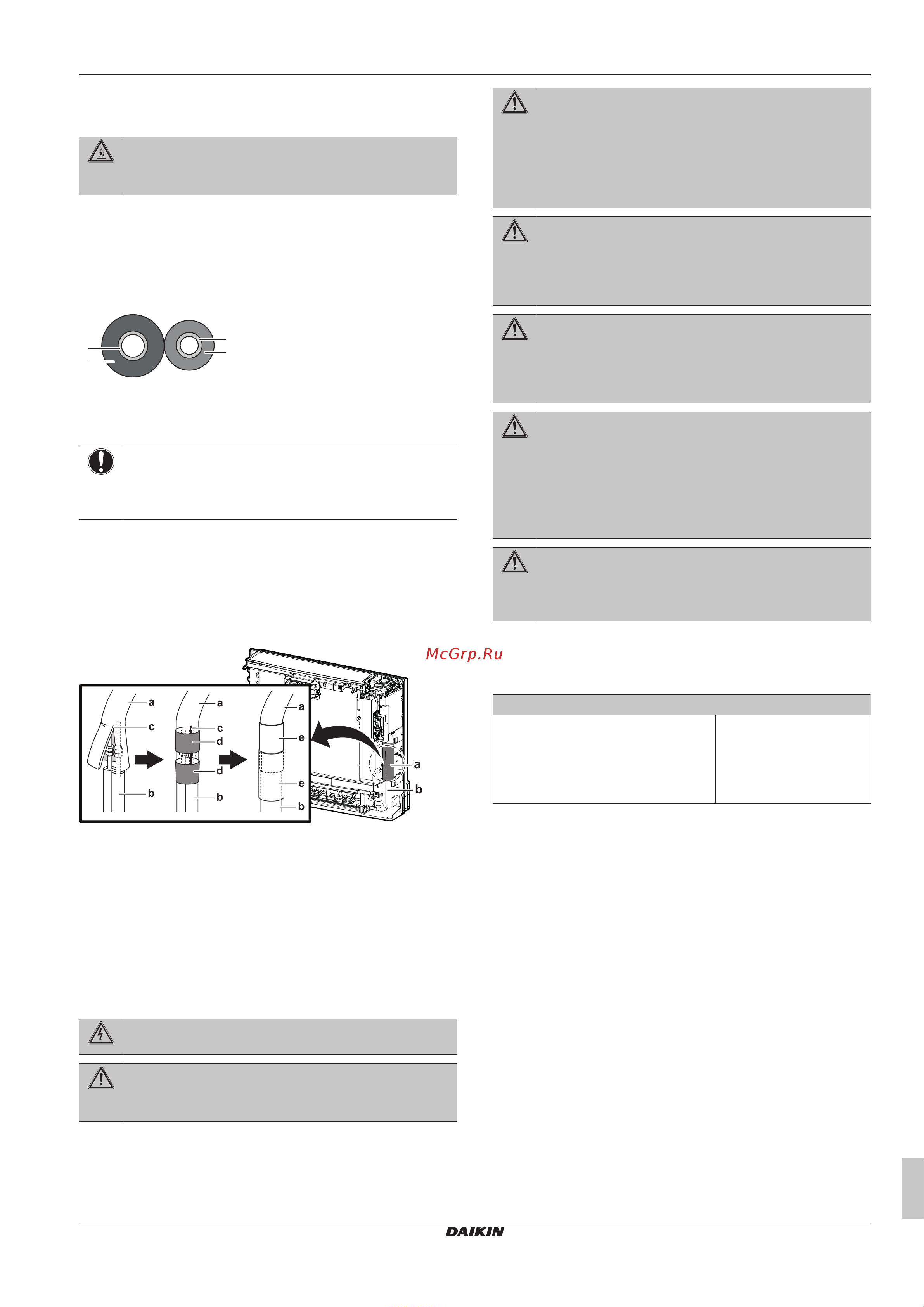

7 Подключение электрооборудования
Руководство по монтажу
11
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
3P477070-2L – 2020.10
6.2.1 Соединение трубопровода хладагента с
внутренним агрегатом
ПРЕДУПРЕЖДЕНИЕ: СЛАБО
ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
▪ Длина трубопровода. Трубопровод хладагента должен быть
как можно короче.
1 Трубопровод хладагента подсоединяется к блоку с
помощью соединений с накидными гайками.
2 Изоляция трубопровода хладагента внутреннего блока
выполняется в следующем порядке:
a
b
c
d
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Трубопровод жидкого хладагента
d Изоляция трубопровода жидкого хладагента
ПРИМЕЧАНИЕ
Проверьте, полностью ли заизолирован трубопровод
хладагента. Любые открытые трубы подвержены
образованию конденсата.
3 Закрыв прорезь в месте подвода трубопровода хладагента,
закрепите ее лентой (приобретается по месту установки).
Проверьте, не осталось ли зазоров.
4 Оберните изоляционным материалом (в комплекте
принадлежностей) прорезь и кромку изоляции
подсоединенного трубопровода хладагента. Проверьте, не
осталось ли зазоров.
a
b
a
a
e
b
e
c
b
a
d
c
d
b
a Подсоединение трубопровода хладагента
b Трубопровод хладагента (приобретается по месту
установки)
c Прорезь
d Лента
e Изоляционный материал (в комплекте
принадлежностей)
7 Подключение
электрооборудования
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Используйте автоматический выключатель с
размыканием всех полюсов, причем зазоры между
точками контакта должны составлять не менее 3 мм,
чтобы обеспечить разъединение по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
▪ ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
7.1 Характеристики стандартных
компонентов электропроводки
Элемент
Соединительный кабель
(внутренний↔наружный блоки)
Минимальное сечение 4-
жильного кабеля под
напряжение 220~240В
составляет 1,5~2,5мм²
H05RN-F (60245 IEC 57)
7.2 Подключение электропроводки к
внутреннему блоку
1 Откройте клеммную колодку. См. параграф
«5.2Открывание внутреннего блока» [45].
2 Уберите изоляцию с концов проводов примерно на 15мм.
3 Цвета проводов должны соответствовать номерам клемм
на клеммных колодках внутреннего и наружного блоков.
Прочно закрепите провода винтами на соответствующих
клеммах.
4 Подсоедините провода заземления к соответствующим
клеммам.
