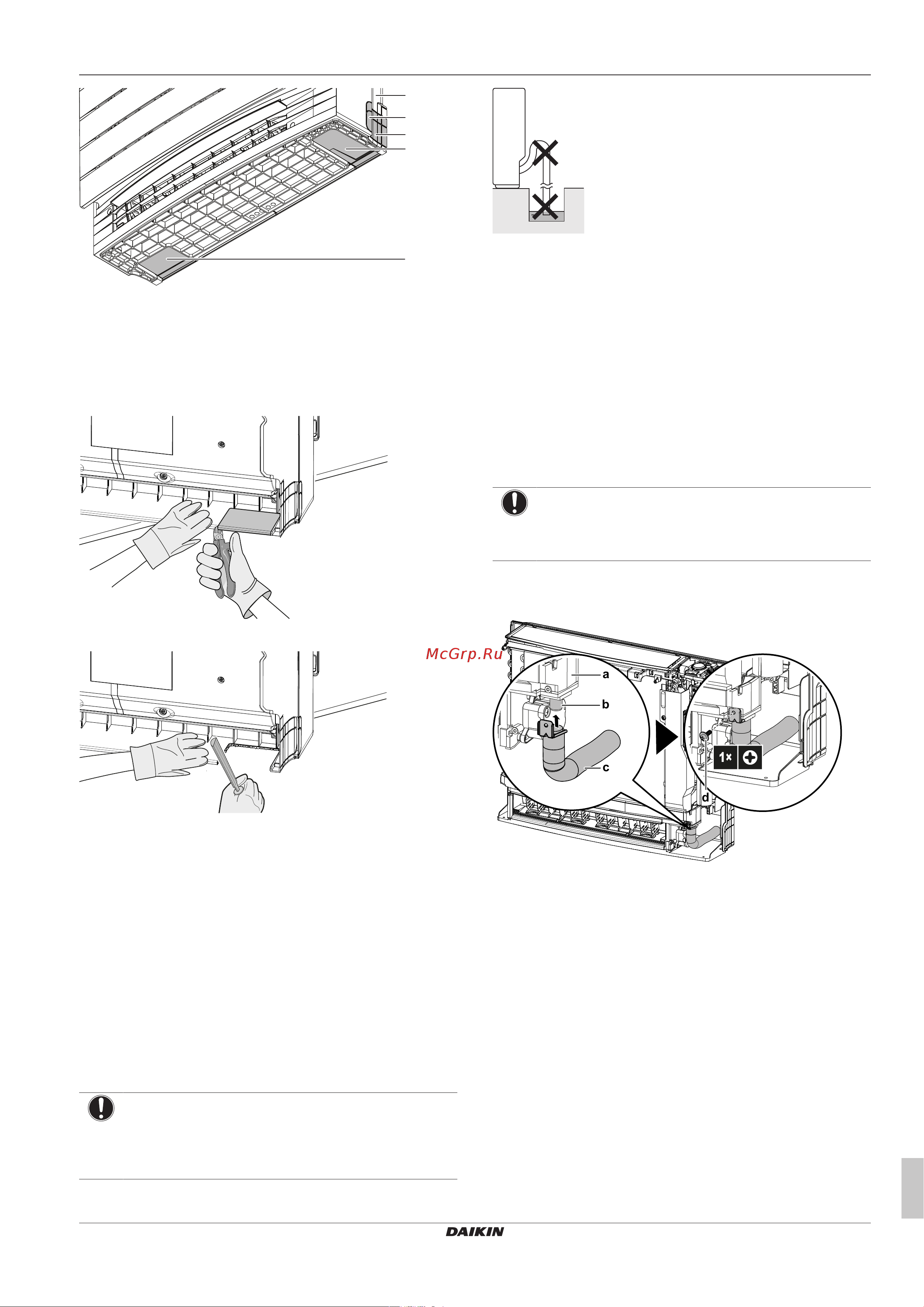

5 Монтаж агрегата
Руководство по монтажу
9
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
3P477070-2L – 2020.10
a
c
d
d
b
a Нижняя рама
b Выемка в воздухозаборной решетке лицевой панели
для подсоединения трубопровода сбоку (то же самое
и с другой стороны)
c Выемка в нижней раме для подсоединения
трубопровода сбоку (то же самое и с другой стороны)
d Выемка для подсоединения трубопровода снизу
1 Вырежьте выемку кусачками.
2 Удалите заусенцы на срезе полукруглым напильником.
5.3.4 Обустройство дренажа
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Пользуйтесь трубками из жесткого
поливинилхлорида с внутренним диаметром 20 мм и
наружным диаметром 26мм.
ПРИМЕЧАНИЕ
▪ Сливной шланг прокладывается с уклоном вниз.
▪ Ловушки НЕ допускаются.
▪ НЕ опускайте конец шланга в воду.
▪ Сливной шланг. Длина сливного шланга (в комплекте
принадлежностей) составляет 220мм, а наружный диаметр со
стороны подсоединения — 18мм.
▪ Удлинитель шланга. Для удлинения шланга пользуйтесь
трубками из жесткого поливинилхлорида с внутренним
диаметром 20 мм (приобретаются по месту установки). Для
подсоединения удлинителя шланга пользуйтесь
поливиниловым клеящим веществом.
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
Порядок подсоединения сливного
трубопровода к внутреннему блоку
ПРИМЕЧАНИЕ
Неправильное подсоединение сливного шланга
чревато протечками и порчей имущества как по месту
установки, так и поблизости.
1 Вставив сливной шланг (в комплекте принадлежностей) как
можно глубже в патрубок сливного трубопровода, закрепите
его 1 винтом (в комплекте принадлежностей).
d
1×
c
a
b
a Сливной поддон
b Сливной патрубок
c Сливной шланг (в комплекте принадлежностей)
d Винт (в комплекте принадлежностей)
2 Проверьте, нет ли протечек (см. параграф «Проверка на
протечки» [410]).
3 Во избежание образования конденсата заизолируйте
сливной патрубок внутреннего блока и сливной шланг
изоляционным материалом, как минимум, на 10мм.
4 Подсоедините сливной шланг к сливному трубопроводу.
Вставьте сливной шланг, как минимум, на 50мм, чтобы его
нельзя было вытянуть из сливной трубки.
