5 Монтаж агрегата
Руководство по монтажу
7
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
3P477070-2L – 2020.10
с монтажом на стене
82
166
06≤
(mm)
634.5
750
006
553
300
200
285
115
238
b
b
b
b
75
06
75
45
Ø65
Ø65
45
d
e
75
75
54
h
g
54
45
f
A B
C
c c
a

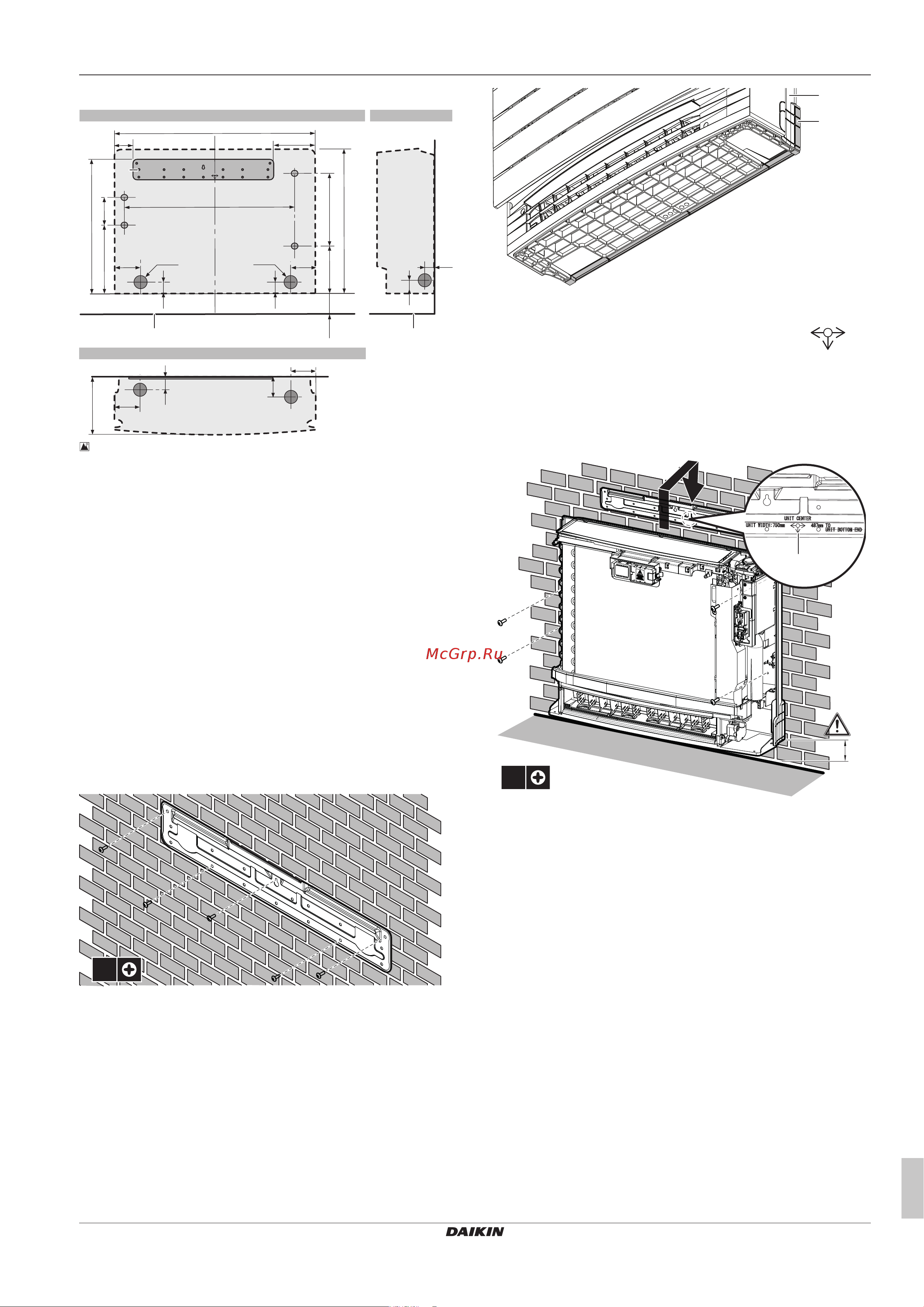

5‒2 Чертеж установки внутреннего блока: с монтажом на
стене
A Вид спереди
B Вид сбоку
C Вид сверху
a Монтажная пластина
b 4 отверстий под винты
c Пол
d Расположение отверстия для подсоединения
трубопровода сзади с левой стороны
e Расположение отверстия для подсоединения
трубопровода сзади с правой стороны
f Расположение отверстия для подсоединения
трубопровода слева или справа
g Расположение отверстия для подсоединения
трубопровода снизу с левой стороны
h Расположение отверстия для подсоединения
трубопровода снизу с правой стороны
6 Временно закрепите монтажную пластину на стене.
7 Проверьте, выровнена ли монтажная пластина.
8 Отметьте на стене точки сверления по центру.
9 Закрепите монтажную пластину на стене 5 винтами M4×25L
(приобретаются по месту установки).
5×
10 Просверлите отверстие в стене с той стороны, откуда
выводятся трубопроводы. См. параграф «Чтобы
просверлить отверстие в стене» [48].
11 Открыв лицевую панель, снимите переднюю решетку (см.
параграф «5.2Открывание внутреннего блока» [45]).
12 Вырежьте выемки кусачками. См. параграф «Удаление
выемок» [48].
13 Удалите выемку в нижней раме, если это нужно для
монтажа плинтусного бортика.
a
b
a Нижняя рама
b Выемка
14 Выровняйте блок по значку выравнивания на
монтажной пластине: 375 мм от значка выравнивания до
любой из сторон (если ширина блока составляет 750 мм),
487мм от значка выравнивания до днища блока.
15 Присоединив блок к монтажной пластине, прикрепите его к
стене 4 винтами M4×25L (приобретаются по месту
установки).
≤60
4×
a
a Значок выравнивания
16 Завершив монтаж, установите на место лицевую панель и
переднюю решетку.
