8 Завершение монтажа внутреннего агрегата
Руководство по монтажу
12
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
3P477070-2L – 2020.10

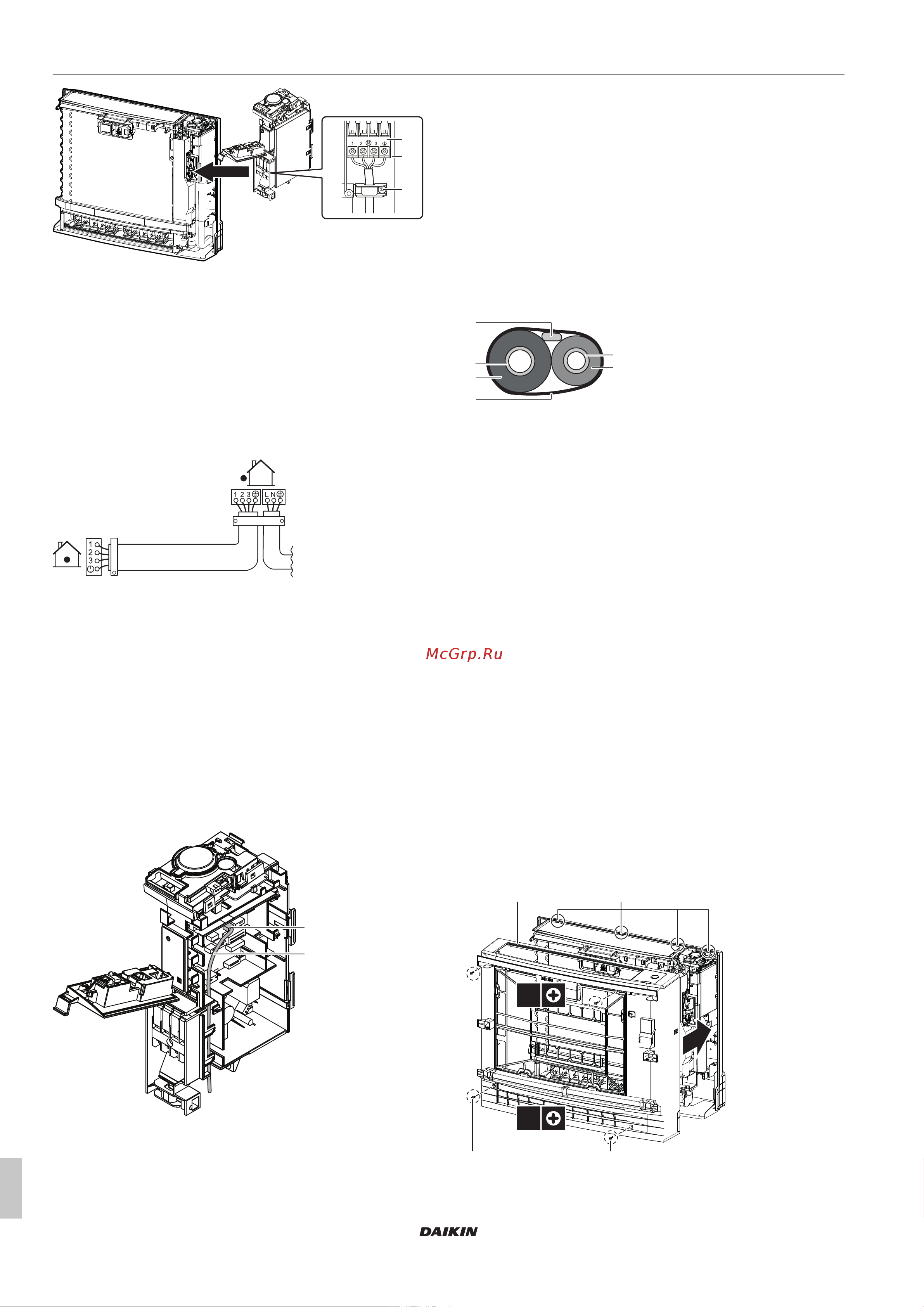

a
b
c
a Клеммная колодка
b Распределительная коробка
c Кабельная стяжка
5 Потяните за провода, чтобы проверить прочность их
соединения, а затем закрепите их кабельной стяжкой.
6 Проверьте, не соприкасаются ли провода с
металлическими элементами теплообменника.
7 Если подсоединяется дополнительный адаптер, см.
параграф «7.3 Подключение дополнительного
оборудования (проводного или центрального интерфейса
пользователя, адаптера беспроводной связи и пр.)» [412].
7.3 Подключение дополнительного
оборудования (проводного или
центрального интерфейса
пользователя, адаптера
беспроводной связи и пр.)
1 Снимите крышку с распределительной коробки. См.
параграф «5.2Открывание внутреннего блока» [45].
2 Подсоедините проводку дополнительного адаптера к
разъему S21. Порядок подключения дополнительного
адаптера см. в руководстве по его эксплуатации.
3 Проложите проводку, как показано ниже на ииллюстрации.
a
b
a Разъем S21
B Проводка дополнительного адаптера
4 Закройте крышку распределительной коробки. См.
параграф «8.2Чтобы закрыть внутренний агрегат» [412].
8 Завершение монтажа
внутреннего агрегата
8.1 Завершение монтажа
внутреннего блока
1 После того, как закончена укладка сливных трубок,
трубопровода хладагента и соединительного кабеля.
Оберните изоляционной лентой трубки хладагента вместе с
соединительным кабелем. С каждым оборотом
накладывайте ленту на предыдущий слой, как минимум, на
половину его ширины.
a
b
c
d
e
f
a Соединительный кабель
b Трубопровод газообразного хладагента
c Изоляция трубопровода газообразного хладагента
d Изоляционная лента
e Трубопровод жидкого хладагента
f Изоляция трубопровода жидкого хладагента
2 Пропустив трубки через отверстие в стене, заделайте
зазоры шпатлевкой.
8.2 Чтобы закрыть внутренний
агрегат
8.2.1 Как закрыть распределительную
коробку и клеммную колодку
1 Подсоединив распределительную коробку к 2 крепежным
выступам, закройте ее и закрепите 1 винтом.
2 Установив лицевую металлическую крышку на место,
закрепите ее винтом.
3 Закройте крепежную пластину датчика.
8.2.2 Как установить переднюю решетку на
место
1 Установите переднюю решетку на место.
2 Закрепите переднюю решетку на 4 крепежных выступах.
3 Закрепите верх 2 исходными винтами, а низ — 2 винтами с
белой головкой (в комплекте принадлежностей).
2×
2×
b
a
c c
a Воздухозаборная решетка лицевой панели
b 4 крепежных выступа
