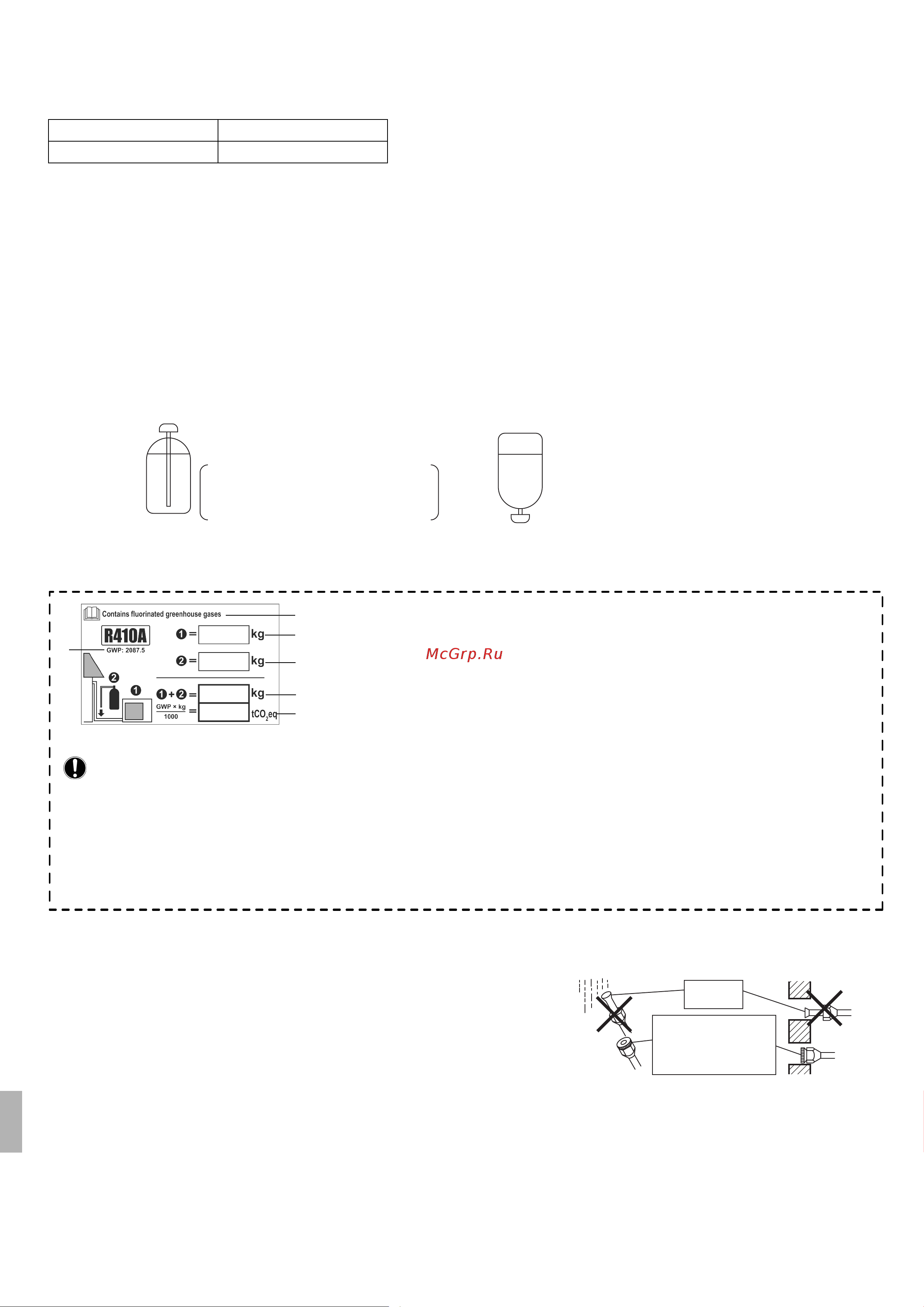

8 Русский
Монтаж наружного агрегата
*1. Время работы вакуумного насоса в зависимости от длины трубы.
*2. Если указатель мановакуумметра движется в обратном направлении, хладагент может содержать воду, или имеется
негерметичное соединение труб. Проверьте все соединения труб и гайки хладагента. Затем повторите действия 2–4.
6. Дозаправка хладагента.
Проверьте на паспортной табличке установки тип хладагента, который должен использоваться.
Меры предосторожности при дозаправке R410A
Заправка из жидкостной трубы в жидком состоянии.
Это смешанный хладагент, поэтому его дозаправка в газовой фазе может привести к изменению состава хладагента,
что приведет к нарушению нормальной работы системы.
1) Перед заправкой проверьте, предусмотрен ли в цилиндре сифон. (На ба
ллоне должно быть указано что-
то
наподобие "установлен сифон для заправки жидкости".)
• Используйте инструменты для R410A, чтобы обеспечить давление и предотвратить проникновение посторонних
предметов.
Длина трубы До 15 м
Время работы Не менее 10 мин.
Заправка из баллона с сифоном
Не переворачивайте баллон
при заправке.
Внутри имеется трубка сифона,
поэтому при заправке жидкостью
баллон не следует переворачивать.
Заправка из других баллонов
Переверните баллон
при заправке.
3P291651-9U.book Page 8 Thursday, November 27, 2014 2:45 PM
7. Рекомендации по монтажу труб хладагента.
7-1 Предостережения относительно обращения с трубами.
1) Обеспечьте защиту открытого конца трубы от пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными. Для
изгибания пользуйтесь трубогибочной машиной.
7-2 Выбор медных и теплоизоляционных материалов.
При использовании технических медных труб и фитингов помните
оследующем:
1) Теплоизоляционный материал: Пенополиэтилен
Коэффициент теплопередачи: 0,041–0,052 Вт/мК (0,035–0,045 ккал/(мч•°C))
Температура трубы газообразного хладагента может достигать 110°C.
Выберите теплоизоляционный материал, который выдерживает эту температуру.
2) Обязательно изолируйте и газовые, и жидкостные линии. Размеры
изоляции должны быть такими, как указано ниже.
Стена
Если колпачок раструба
недоступен, закройте
раструб лентой, чтобы
предотвратить попадание
загрязнений или воды.
Установите
колпачок.
Дождь
d
c
b
a
e
f
ВНИМАНИЕ!
2 Наклейте этикетку на блок согласно инструкциям, содержащимся в руководстве.
Наклейка этикетки с информацией о фторированных газах, способствующих созданию
парникового эффекта
1 Заполните этикетку, как показано на рисунке.
a Если в комплект поставки блока входит этикетка о наличии вызывающих парниковый эффект
фторсодержащих газов на нескольких языках (см. принадлежности), отделите этикетку на
подходящем языке и наклейте ее поверх этикетки a.
b Заводская заправка хладагентом: см. табличку
с наименованием блока c Объем дополнительно заправленного хладагента
d Общее количество заправленного хладагента
e Выбросы парниковых газов для общего количества заправленного хладагента в тоннах
CO -эквивалента
f ПГП = потенциал глобального потепления
2
В Европе выбросы парниковых газов для полной заправки хладагента в системе (выражаются в тоннах CO -эквивалента)
используются для определения интервалов технического обслуживания. Руководствуйтесь применимым законодательством.
Формула для расчета выбросов парниковых газов: значение ПГП для хладагента × общая заправка хладагента (кг) / 1000
Используйте значение ПГП, указанное на этикетке о наличии парниковых газов. Это значение ПГП основывается на 4-м оценочном
докладе МГЭИКT. Указанное в руководстве значение ПГП может быть устаревшим (например, основываться на 3-м оценочном докладе
МГЭИК).
2
