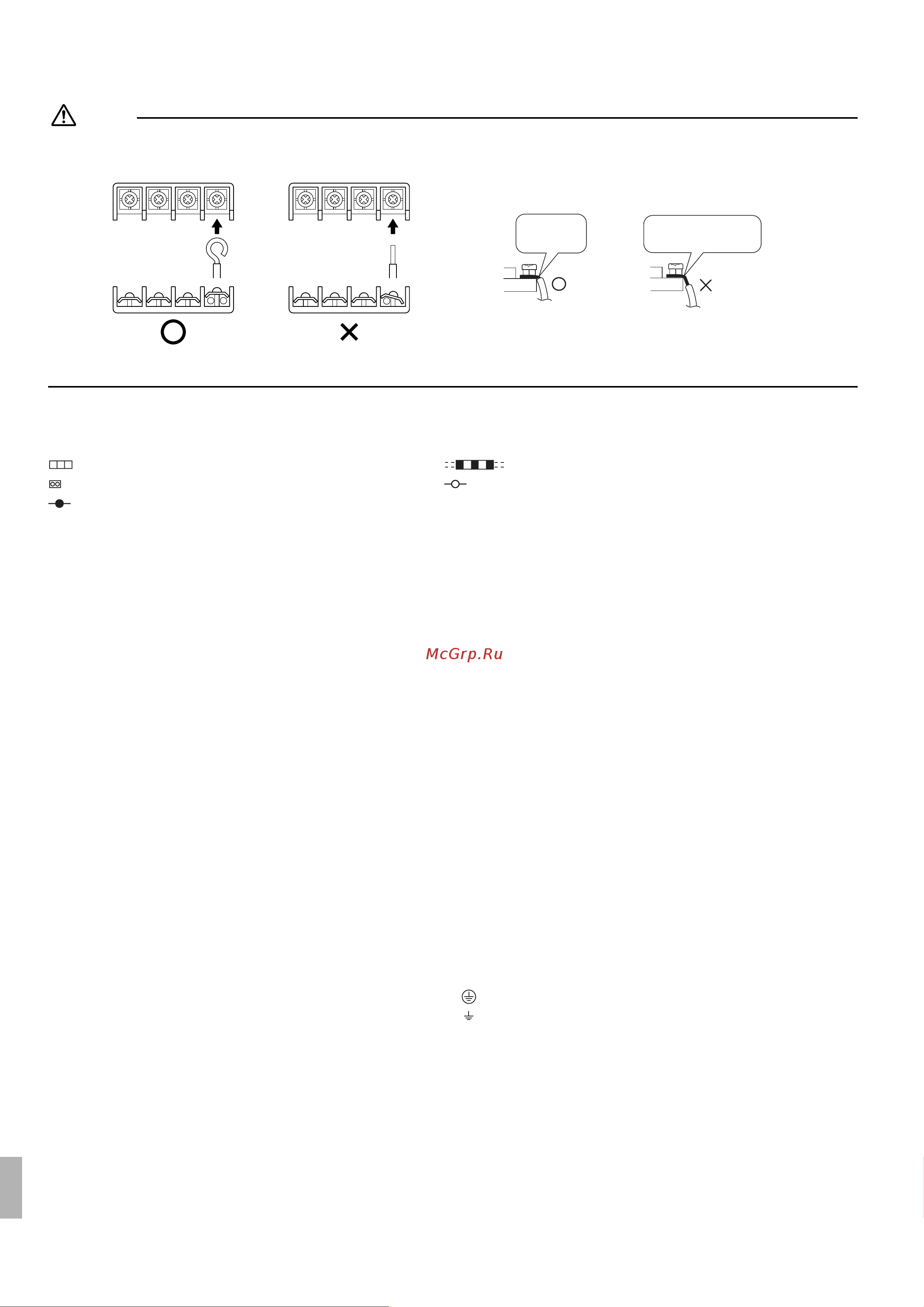

![Daikin RX20K5V1B9 [120/124] Kablo bağlantısı](/views2/1772308/page120/bg78.png)
10 Türkçe
Kablo bağlantısı
İKAZ
Bağlantı tellerini tek çekirdekli bir kablo kullanarak terminal kartına bağlarken, telleri kıvırmayı unutmayın.
Eksik işlemler ısı oluşmasına ve yangına neden olabilir.
3) Kabloyu çekin ve bağlantının kesilmediğinden emin olun. Ardından, kabloyu kablo stoperi ile yerine sabitleyin.
Kablo şeması
Kablo şeması parça tablosu
: Terminal şeridi : Saha kabloları
: Konektör : Terminal
:Bağlantı
BLK : Siyah ORG : Turuncu
BLU : Mavi RED : Kırmızı
BRN : Kahverengi WHT : Beyaz
GRN : Yeşil YLW : Sarı
Notlar
: Güç gereksinimleri için ünite etiketine bakın.
: OUTDOOR Dış ünite
: CONDENSER Kondenser
: DISCHARGE Deşarj
Kablo ucunu
bu noktaya
kadar sıyırın.
Aşırı uzunlukta sıyrılırsa
elektrik çarpmasına veya
kaçağa neden olabilir.
Doğru Yanlış
Telin terminal bloğunda sıyrılması
C1, C2, C400, C405........ Kapasitör
V1R................................ Diyot köprüsü
E1, E2, HL1, HN1,
S, HR1, HR2.................. Bağlantı
FU2, FU3 ....................... Sigorta
IPM1, IPM2 ................... Akıllı güç modülü
L.................................... Faz
L1R ............................... Reaktör
M1C .............................. Kompresör motoru
M1F............................... Fan motoru
K30R, K10R, MR4 ........ Manyetik röle
N ...................................Nötr
A1P................................Baskılı devre kartı
PS .................................Güç beslemesi
Q1M ..............................Aşırı yük koruyuc
u
R1T, R2T, R3T, PTC .....Termistör
S20,S30,S40,
S71,S80,S90..................Konektör
F1S ................................Darbe emici
V2, V3............................Varistör
X1M................................Terminal şeridi
Y1E ................................Elektronik genleşme vanası serpantini
Y1S ................................Dört yollu vana bobini
Z1C,Z2C,Z3C.................Ferrit çekirdek
3P291651-9U.book Page 10 Thursday, November 27, 2014 2:45 PM
................................ Koruyucu topraklama
................................ Topraklama
