4 Türkçe
Montaj Kılavuzları

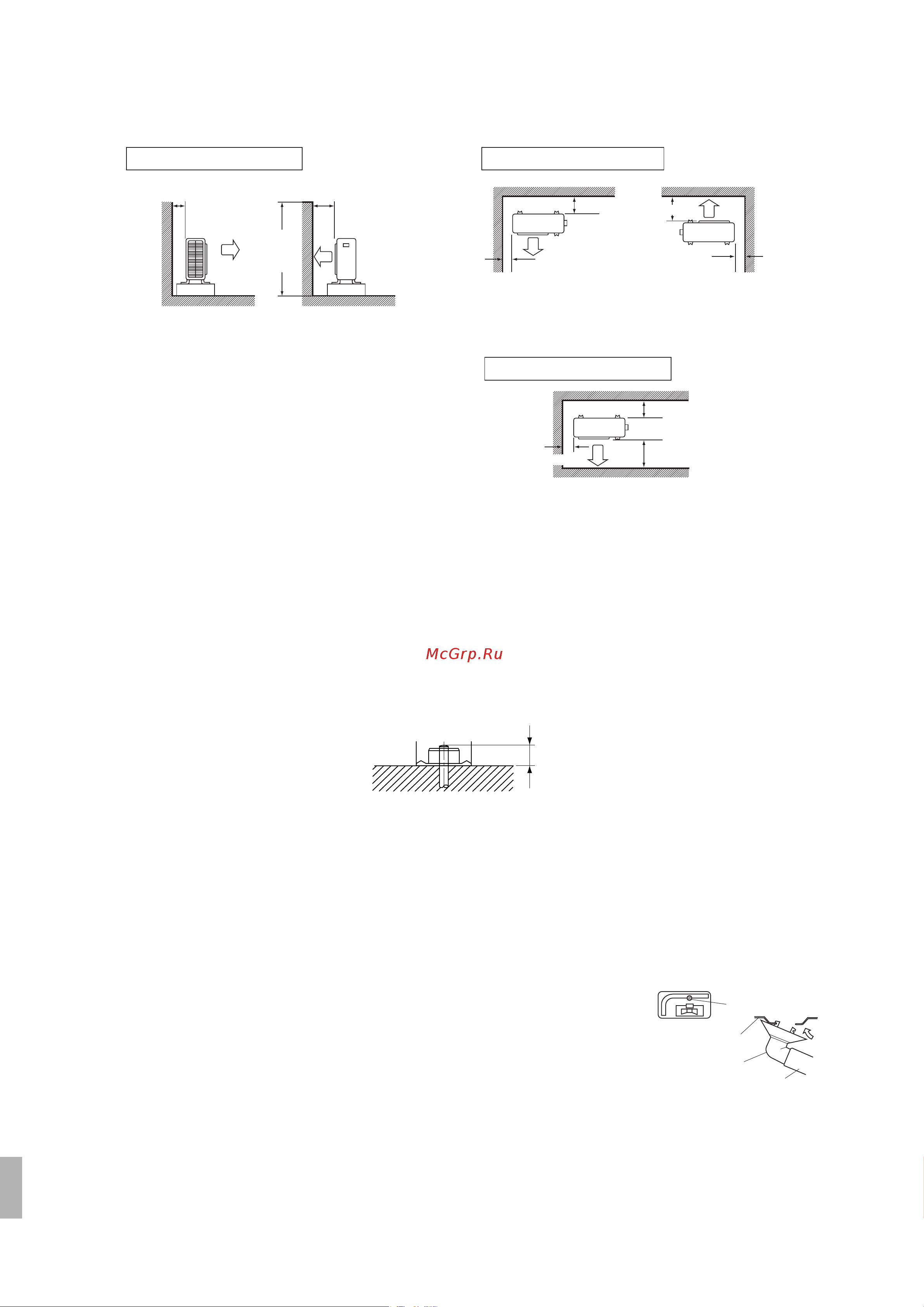

•Dış ünitenin hava girişinde veya çıkışında bir duvar veya başka bir engel varsa, aşağıdaki talimatları takip edin.
•Aşağıdaki montaj modelleri için, çıkış tarafındaki duvar yüksekliği en fazla 1.200 mm olmalıdır.
Montajla İlgili Önlemler
• Montaj zeminin mukavemetini ve düzlüğünü kontrol edin, aksi takdirde ünite monte edildikten sonra çalışma titreşimlerine veya
yüksek çalışma sesine neden olabilir.
• Üniteyi temel çizimine uygun olarak temel cıvataları ile sağlam şekilde sabitleyin. (Dört takım M8 veya M10 temel cıvatası,
somunu ve pulu hazırlayın. Tüm bu bağlantı elemanları piyasada mevcuttur.)
• Temel cıvatalarının, temel yüzeyi üzerinde 20mm kalacak şekilde sıkılması en iyi sonucu verir.
Dış Ünite Montajı
1. Dış ünitenin montajı.
1) Dış üniteyi monte ederken, "Konumun Seçilmesine İlişkin Önlemler" ve "Dış Ünite Montaj Çizimleri" bölümlerine bakın.
2) Tahliye çalışması gerekiyorsa, aşağıdaki prosedürleri takip edin.
2. Tahliye çalışması. (Isı pompası modelleri.)
1) Tahliye için bir tahliye tapası kullanın.
2) Tahliye portu bir montaj tabanı veya zemin yüzeyi ile kapanırsa, dış ünite ayaklarının
üzerine yüksekliği en az 30mm olan ilave ayak tabanları yerleştirin.
3) Soğuk bölgelerde üniteyle birlikte tahliye hortumu kullanmayın.
(Aksi takdirde, tahliye sistemi donarak ısıtma performansının düşmesine
neden olabilir.)
50'nin üzerinde 100'ün üzerinde
Yandan görünüm
1.200
veya
altı
50'nin üzerinde 50'nin üzerinde
Üstten görünüm
100'ün
üzerinde
Üstten görünüm
Birim: mm
150'nin üzerinde
300'ün üzerinde
50'nin üzerinde
Tek tarafa bakan duvar İki tarafa bakan duvarlar
Üç tarafa bakan duvarlar
150'nin üzerinde
20
Tahliye-su hortumu
Alt gövde
Tahliye tapası
Hortum (piyasada satılır,
iç çap 16 mm)
3P291651-9U.book Page 4 Thursday, November 27, 2014 2:45 PM
