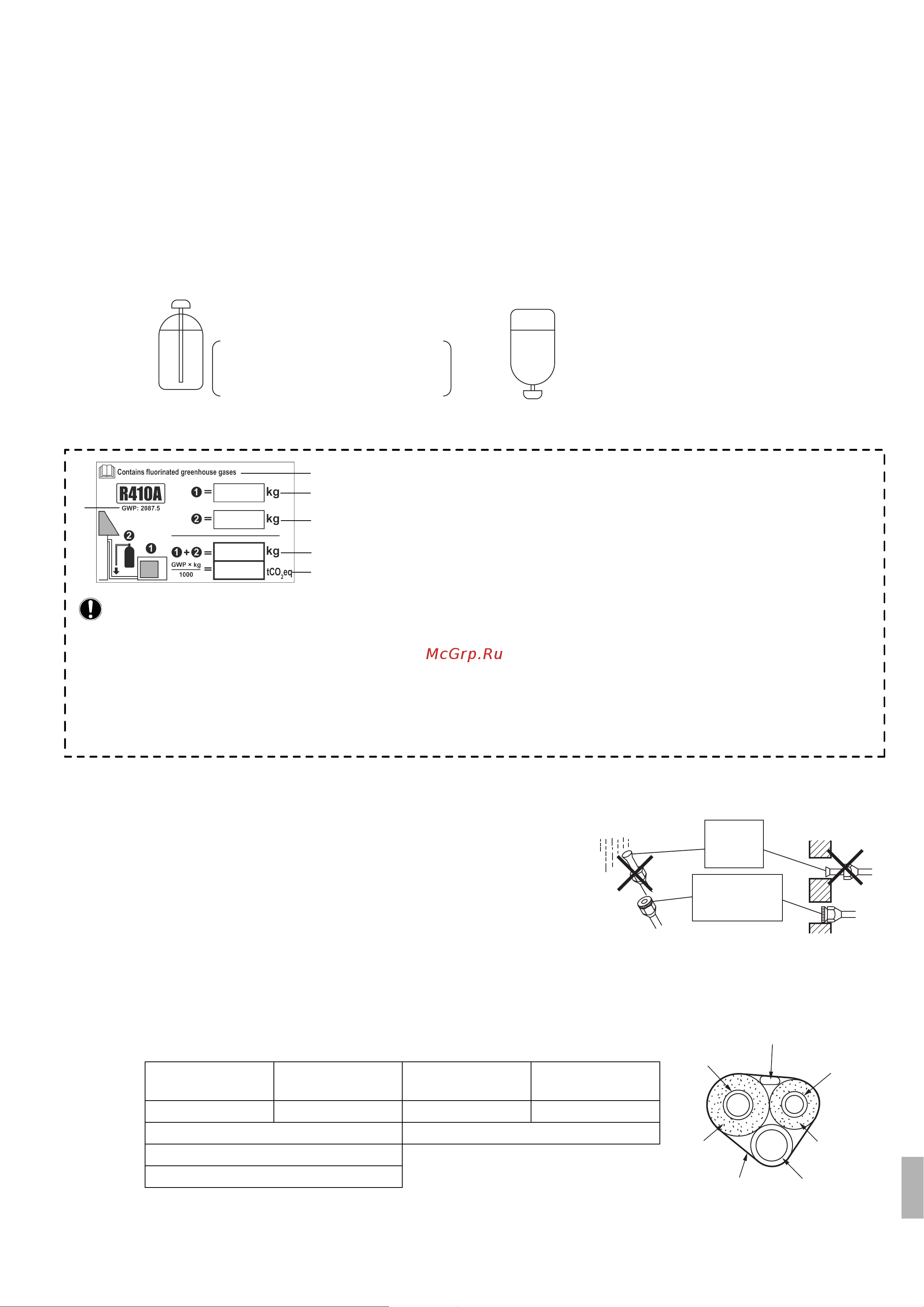

Türkçe 7
Dış Ünite Montajı
6. Soğutucu akışkan doldurma.
Makine etiketinden kullanılması gereken soğutucu akışkan tipini kontrol edin.
R410A eklenirken alınması gereken önlemler
Sıvı borusundan sıvı fazında doldurun.
Bu bir karışımdır, bu nedenle gaz fazında eklenmesi soğutucu akışkan içeriğinin değişmesine neden olabilir ve bu durumda
normal çalışma elde edilemeyebilir.
1) Doldurmaya başlamadan önce, tüpe bir sifon takılı olup olmadığını kontrol edin. (Üzerinde "sıvı doldurma sifonu takılıdır"
benzeri bir ifade bulunmalıdır.)
•Basınç oluşturmak ve yabancı maddelerin girişini engellemek için gerekli R410A aletlerini kullandığınızdan emin olun.
7. Soğutucu borularının bağlantısı.
7-1 Boru işlerine ilişkin uyarılar.
1) Borunun açık ucunu toza ve neme karşı koruyun.
2) Tüm boru kıvrımları mümkün olduğunca düzgün olmalı dır.
Bükme için bir boru bükme aleti kullanın.
7-2 Bakır ve ısıt yalıtım malzemelerinin seçimi.
Piyasada satılan bakır borular ve fittingler kullanılacaksa, şu hususlara
dikkat edin:
1) Yalıtım malzemesi: Polietilen köpük
Isı transfer hızı: 0,041 - 0,052W/mK (0,035 - 0,045kcal/(mh •°C))
Soğutucu gaz borusunun yüzey sıcaklığı maksimum 110°C'ye ulaşır.
Bu sıcaklığa dayanabilecek ısı yalıtım malzemeleri seçin.
2) Hem gaz hem de sıvı borularının yalıtıldığından ve aşağıda verilen yalıtım
boyutlarının karşılandığından emin olun.
3) Gaz ve sıvı soğutucu boruları için ayrı termal yalıtım kullanın.
Gaz t
arafı Sıvı tarafı
Gaz borusu
termal yalıtım
ı
Sıvı borusu
termal yalıtımı
DÇ 9,5mm DÇ 6,4mm İÇ 12-15mm İÇ 8-10mm
Minimum dirsek yarıçapı Kalınlık 10mm Min.
30mm ve üzeri
Kalınlık 0,8mm (C1220T-O)
Sifon takılı bir tüpün doldurulması
Tüpü doldururken baş yukarı
konumda tutun.
İçerisinde bir sifon borusu bulunur,
bu nedenle sıvı doldurulması için tüpün
baş aşağı çevrilmesine gerek yoktur.
Diğer tüplerin doldurulması
Tüpü doldururken baş
aşağı çevirin.
Duvar
Konik kapak mevcut
değilse, kir ve su
girmemesi için konik
ağzını bantla kapatın.
Bir kapak
yerleştirdiğini
zden emin
olun.
Yağmur
Gaz borusu
Sıvı borusu
Gaz borusu
yalıtımı
Sıvı borusu
yalıtımı
Kaplama bandı
Tahliye hortumu
Ü
niteler arası kablolar
3P291651-9U.book Page 7 Thursday, November 27, 2014 2:45 PM
d
c
b
a
e
f
DİKKAT
2 Etiketi üniteye yapıştırırken kılavuzda açıklanan talimatları takip edin.
Florlu sera gazları etiketini yapıştırmak için
1 Etiketi şekilde gösterildiği gibi doldurun.
a Üniteyle birlikte, birden fazla dilde hazırlanmış florlu sera gazı etiketi verilirse (aksesuarlara
bakın), kullandığınız dildeki etiketi çıkarın ve a üzerine gelecek şekilde yapıştırın.
b Fabrikada doldurulan soğutucu akışkan: ünite üzerindeki etikete bakın
c Doldurulan ilave soğutucu akışkan miktarı
d Toplam soğutucu akışkan miktarı
e Toplam soğutucu akışkan şarjının ton CO eşdeğeri olarak ifade edilen sera gazı emisyonları
f GWP = Küresel ısınma potansiyeli
2
Avrupa'da, toplam soğutucu akışkan şarjının sera gazı emisyonları (ton CO eşdeğeri olarak ifade edilir), bakım aralıklarının belirlenmesi
için kullanılmaktadır. İlgili mevzuata uygun hareket edin.
Sera gazı emisyonlarının hesaplanması için kullanılacak formül: Soğutucu akışkanın GWP değeri × Toplam soğutucu akışkan şarjı
[kg] / 1000
Sera gazı etiketinde belirtilen GWP değerini kullanın. Bu GWP değeri, 4. IPCC Değerlendirme Raporuna dayalı olarak verilmektedir.
Kılavuzda belirtilen GWP değerinin geçerliliği bitmiş olabilir (ör. 3. IPCC Değerlendirme Raporuna göre belirlenmiş olabilir).
2
