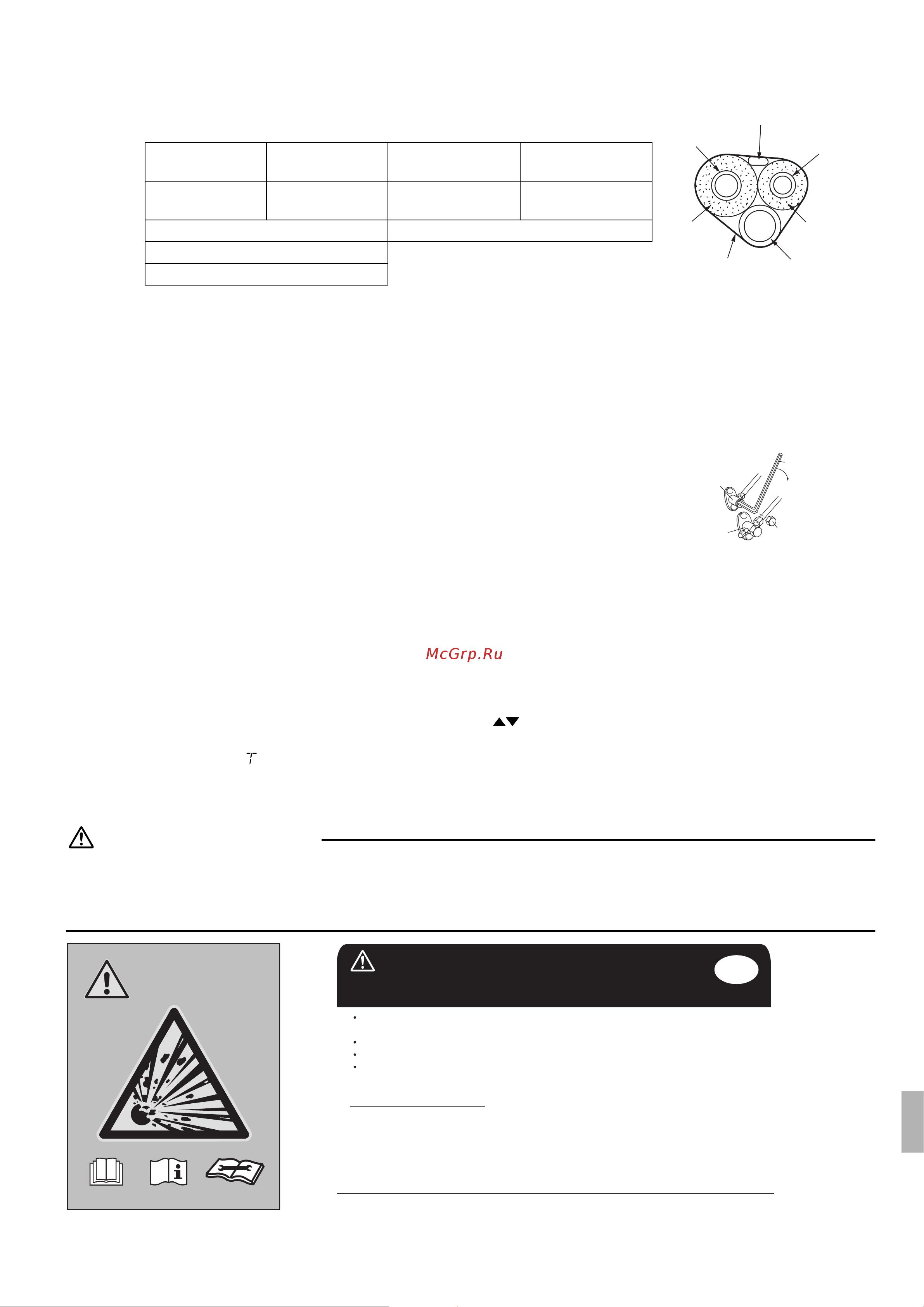

Русский 9
Монтаж наружного агрегата
3) Для линий газообразного и жидкого хладагента должна использоваться отдельная теплоизоляция.
Операция откачки
Для защиты окружающей среды всегда проводите операцию откачки перед переносом или
утилизацией агрегата.
1) Снимите крышки с газового и жидкостного запорных вентилей.
2) Выполните операцию принудительного охлаждения.
3) Через пять–десять минут закройте жидкостный запорный вентиль с помощью
шестигранного ключа.
4) Через две–три минуты закройте газовый запорный вентиль и остановите
операцию принудительного охлаждения.
Переключение в режим принудительного охлаждения
Использование кнопки "работа/останов" внутреннего агрегата
Нажмите кнопку "работа/останов" внутреннего агрегата не менее чем на пять секунд. (Операция начинается.)
• Операция принудительного охлаждения завершается автоматически приблизительно через 15 минут.
Чтобы завершить опытную эксплуатацию, нажмите кнопку "работа/останов" внутреннего агрегата.
Использование пульта дистанционного управления основного блока
1) Нажмите кнопку "работа/останов". (Операция начинается.)
2)
Одновременно нажмите кнопку настройки температуры и кнопку "выбор операции".
3) Дважды нажмите кнопку "выбор операции".
(Отображается и блок переходит в режим опытной эксплуатации.)
4) Нажмите кнопку "выбор операции", чтобы вернуться в режим охлаждения.
• Опытная эксплуатация автоматически прекращается приблизительно через 30 минут. Чтобы завершить опытную
эксплуатацию, нажмите кнопку "работа/останов".
ПРЕДОСТЕРЕЖЕНИЕ
1) При нажатии не переключатель не касайтесь клеммной колодки. В противном случае возможно поражение
электрическим током, поскольку колодка находится под высоким напряжением.
2) После закрытия запорного вентиля в контуре жидкого хладагента в течение трех минут закройте запорный вентиль
газовой линии. Затем остановите работу в принудительном режиме.
Газовая сторона
Жидкостная
сторона
Теплоизоляция
газовой линии
Теплоизоляция
жидкостной линии
Наружный
диаметр 9,5 мм
Наружный
диаметр 6,4 мм
Внутренний
диаметр 12-15 мм
Внутренний
диаметр 8-10 мм
Минимальный радиус изгиба Толщина 10 мм мин.
30 мм·или более
Толщина 0,8 мм (C1220T-O)
Газовая линия
Жидкостная линия
Изоляция
газовой линии
Изоляция
жидкостной линии
Внешняя обмотка
Сливной шланг
Проводка между агрегатами
Газовый
запорный
вентиль
Колпачок вентиля
Шестигранный
ключ
Закрыть
Жидкостный
запорный
вентиль
3P291651-9U.book Page 9 Thursday, November 27, 2014 2:45 PM
WARNING
1)
2)
3) 4) 5)
ПРЕДУПРЕЖДЕНИЕ
На блоке размещаются представленные ниже этикетки.
Тщательно изучите следующие инструкции.
В случае утечки в контуре циркуляции хладагента не выполняйте откачку
с использованием компрессора.
Используйте систему сбора хладагента в отдельный баллон.
Предупреждение, во время откачки существует опасность взрыва.
Откачка с использованием компрессора может привести к самовоспламенению
вследствие проникновения воздуха.
Используемые обозначения:
1)
Предупреждающий знак (ISO 7010 – W001)
2)
Предупреждение, взрывоопасное вещество (ISO 7010 – W002)
3)
Читайте руководство оператора (ISO 7000 – 0790)
4)
Руководство оператора; инструкции по эксплуатации (ISO 7000 – 1641)
5)
Индикатор обслуживания; читайте техническое руководство (ISO 7000 – 1659)
