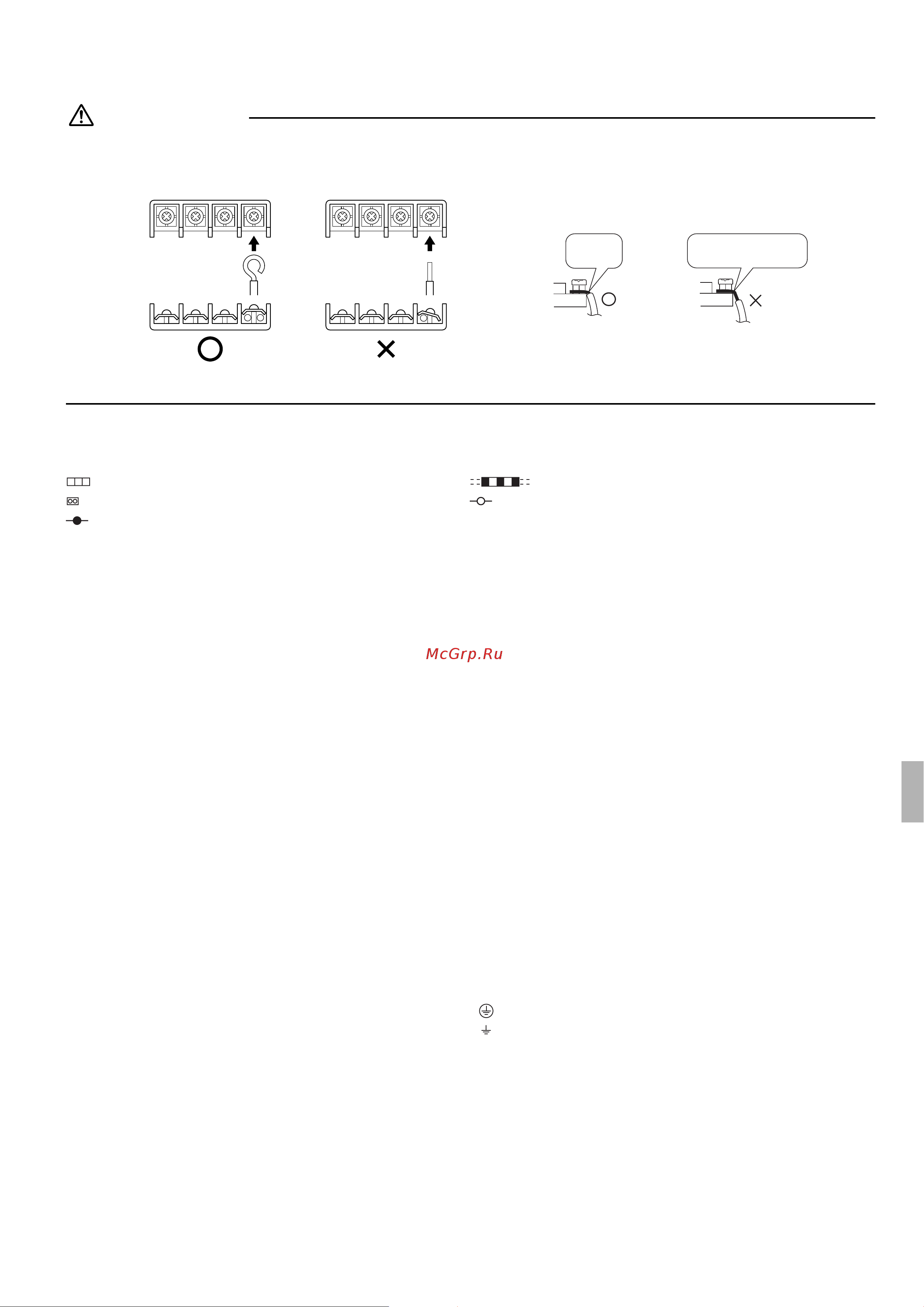

Daikin RX20K5V1B9 [49/124] Bedrading
![Daikin RX20K5V1B9 [49/124] Bedrading](/views2/1772308/page49/bg31.png)
Nederlands 11
Bedrading
VOORZICHTIG
Wanneer de verbindingsdraden worden aangesloten op het klemmenbord met een eenaderige draad, is het noodzakelijk om de
draad te krullen.
Indien deze bedrading niet goed wordt uitgevoerd, kan in bedrijf oververhitting en brand ontstaan.
3) Trek aan de draad en controleer of deze niet los komt. Bevestig daarna de draad met een draadstop.
Bedradingsschema
Tabel met de onderdelen in het bedradingsschema
: Aansluitklemmenstrook : Lokale bedrading
: Connector : Aansluitklem
: Aansluiting
BLK : Zwart ORG : Oranje
BLU : Blauw RED : Rood
BRN : Bruin WHT : Wit
GRN : Groen YLW : Geel
Opmerkingen
: Raadpleeg het naamplaatje van de unit voor de nodige spanning en stroom.
: OUTDOOR Buiten
: CONDENSER Condensor
: DISCHARGE Afvoeren
Verwijder
de isolatie
tot hier.
Teveel isolatie verwijderen
kan elektrische schokken
of lekken veroorzaken.
Goed Fout
Draad strippen bij aansluitingenblok
C1, C2, C400, C405....... Condensator
V1R............................... Gelijkrichter
E1, E2, HL1, HN1,
S, HR1, HR2.................. Aansluiting
FU2,FU3 ....................... Zekering
IPM1, IPM2 ................... Intelligente voedingsmodule
L.................................... Onder spanning
L1R ............................... Reactievat
M1C .............................. Compressormotor
M1F............................... Ventilatormotor
K30R, K10R, MR4 ........ Magnetisch relais
N ...................................Neutraal
A1P................................Printplaat
PS .................................Voeding
Q1M ..............................Overbelastingsbescherming
R1T, R2T, R3T, PTC ....Thermistor
S20,S30,S40,
S71,S80,S90..................Connector
F1S ................................Spanningsbeveiliging
V2, V3.............................Varistor
X1M.................................Aansluitingenstrook
Y1E ................................Elektronische expansieklep spiraal
Y1S .................................Vier weg ventiel spoel
Z1C,Z2C,Z3C................. Ferrietkern
3P291651-9U.book Page 11 Thursday, November 27, 2014 2:45 PM
................................ Aarding
................................ Aarde
