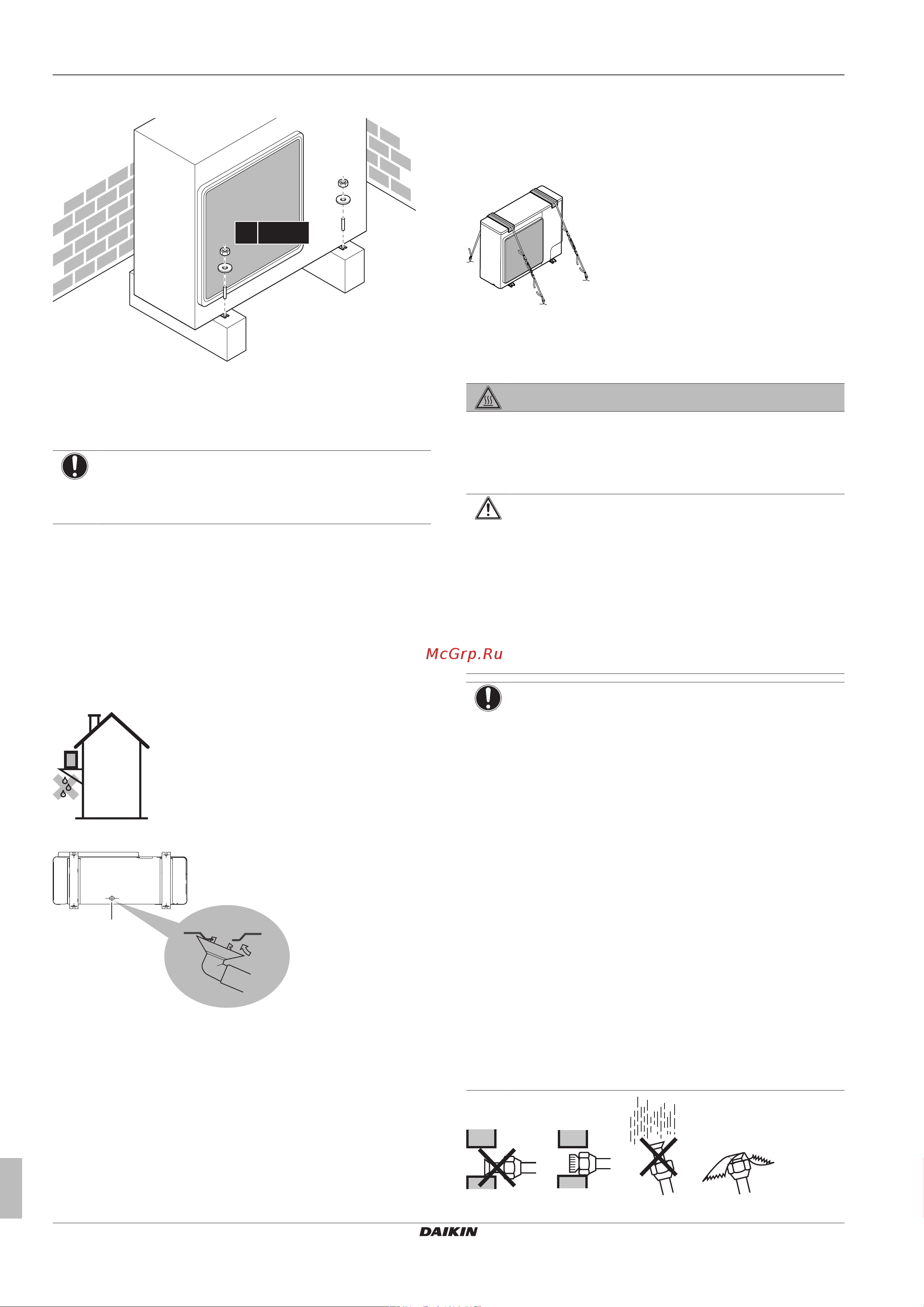

5 Монтаж
Руководство по монтажу
12
RXS50+60 + RX50+60 + ARXS50~71
Серия Split R410A
3P360062-1H – 2016.09
5.2.2 Установка наружного блока
4× M8/M10
5.2.3 Обустройство дренажа
Убедитесь, что конденсационная вода удаляется надлежащим
образом.
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
блокированы, необходимо обеспечить просвет под
наружным блоком не менее 300мм.
▪ Во избежание намерзания льда установите агрегат на
основании, обеспечивающем надлежащий дренаж.
▪ Для отвода воды от фундамента проложите вокруг него
дренажную канавку.
▪ Избегайте слива воды на тротуары, чтобы во время
заморозков на них не образовался гололед.
▪ При монтаже блока на раму установите водонепроницаемую
пластину в пределах 150 мм с нижней стороны блока во
избежание проникновения воды в блок и падения капель
дренажной воды (см. следующий рисунок).
▪ При необходимости используйте сливную пробку для слива.
a
b
c
d
a Дренажное отверстие
b Сливная пробка
c Нижняя рама
d Дренажный шланг (Ø16мм, приобретается на месте)
5.2.4 Чтобы избежать опрокидывания
наружного агрегата
В случае установки агрегата в местах, где сильный ветер может
наклонить его, необходимо предпринять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините концы кабелей. Затяните концы.
5.3 Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
5.3.1 Меры предосторожности при
подсоединении трубопроводов
хладагента
ПРЕДОСТЕРЕЖЕНИЕ
▪ НЕ применяйте на развальцованной детали
минеральное масло.
▪ НЕ используйте повторно трубы от прошлых
установок.
▪ На блоки с хладагентом R410A НЕЛЬЗЯ
устанавливать осушители, которые могут
существенно сократить срок службы блоков.
Осушающий материал может раствориться и
повредить систему.
ПРИМЕЧАНИЕ
Примите во внимание следующие меры
предосторожности по поводу трубопровода
хладагента:
▪ Следите за тем, чтобы в цепь хладагента не
попадали никакие вещества, кроме самого
хладагента (например, воздух).
▪ При дозаправке хладагентом используйте только
R410A.
▪ Обеспечьте использование монтажных
инструментов (комплект манометра коллектора и
т.п.), которые специально предназначены для
работы с R410A, могут выдержать давление и
предотвратить попадание инородных веществ
(например, масла и влаги) в систему.
▪ Трубопроводы должны быть смонтированы так,
чтобы раструб НЕ испытывал механических
напряжений.
▪ Во избежание попадания в трубопроводы грязи,
жидкости или пыли защитите трубы в соответствии
с описанием в приведенной таблице.
▪ Соблюдайте осторожность при прокладке медных
труб через стены (см. рисунок ниже).
