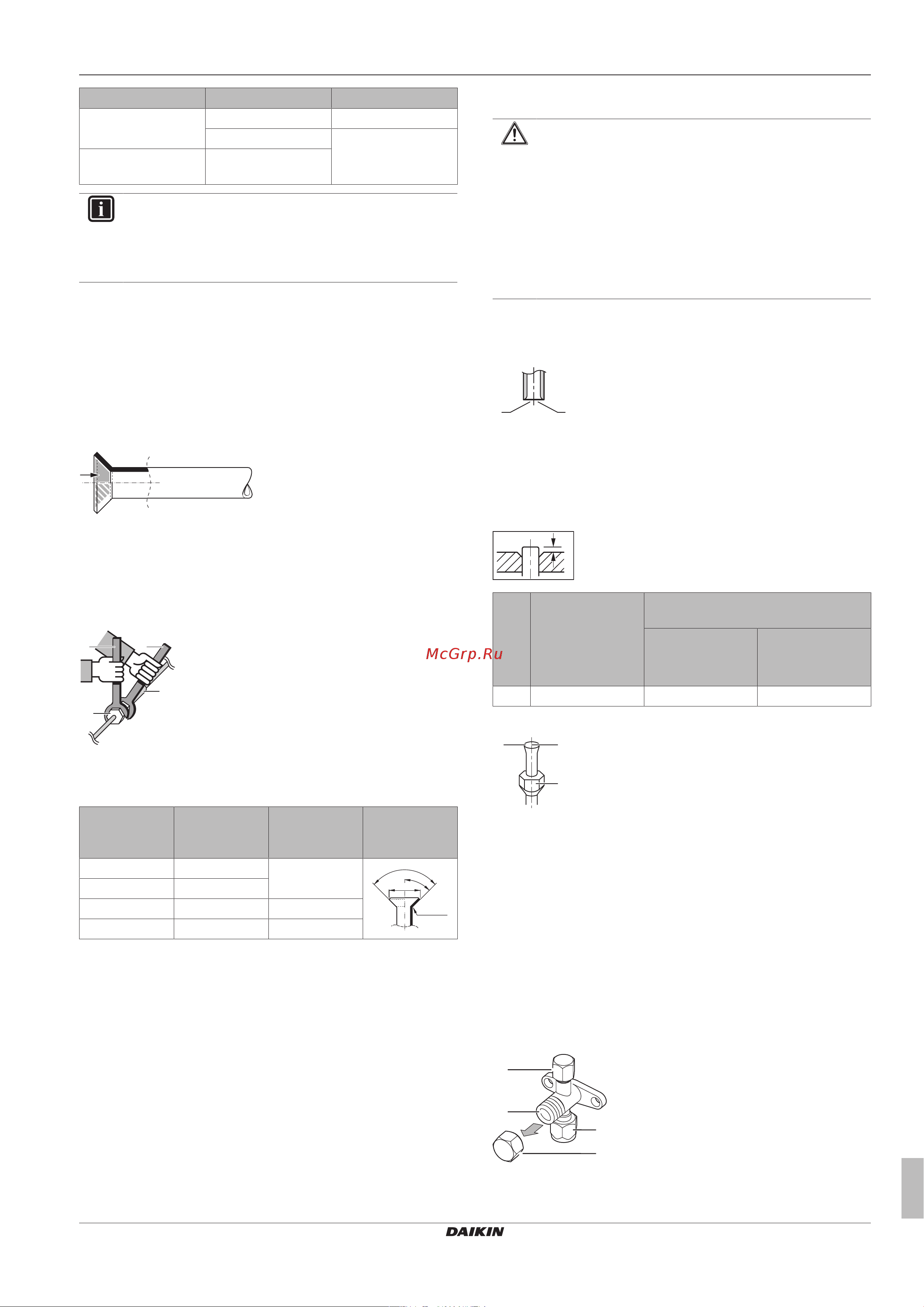

5 Монтаж
Руководство по монтажу
13
RXS50+60 + RX50+60 + ARXS50~71
Серия Split R410A
3P360062-1H – 2016.09
Агрегат Период монтажа Метод защиты
Наружный агрегат >1месяц Сплющить края труб
<1месяц Сплющить или
заклеить края труб
Внутренний агрегат Независимо от
времени монтажа
ИНФОРМАЦИЯ
НЕ открывайте запорный вентиль хладагента, не
проверив трубопровод хладагента. При необходимости
дозаправки хладагента рекомендуется после заправки
открыть запорный вентиль хладагента.
5.3.2 Указания по подсоединению
трубопроводов хладагента
При соединении труб необходимо соблюдать следующие
правила:
▪ При затяжке накидной гайки нанесите на внутреннюю
поверхность развальцованной части трубы эфирное или
полиэфирное масло. Приступая к затяжке накидной гайки,
наживите ее, сделав 3 - 4 оборота рукой.
▪ Для ослабления накидной гайки всегда пользуйтесь двумя
гаечными ключами одновременно.
▪ При соединении труб для затяжки накидных гаек всегда
используйте одновременно обычный гаечный и
динамометрический ключи. Это предотвратит повреждение
гаек и возникновение утечек.
a
b
c
d
a Динамометрический ключ
b Гаечный ключ
c Соединение труб
d Накидная гайка
Размер труб
(мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø6,4 14,2~17,2 8,7~9,1
R=0.4~0.8
45°
±2
90°
±2
A
Ø9,5 32,7~39,9
Ø12,7 49,5~60,3 16,2~16,6
Ø15,9 61,8~75,4 19,3~19,7
5.3.3 Указания по изгибанию труб
Для изгибания пользуйтесь трубогибочной машиной. Все изгибы
труб должны быть как можно более плавными (радиус изгиба
должен быть 30~40или более).
5.3.4 Развальцовка конца трубы
ПРЕДОСТЕРЕЖЕНИЕ
▪ Неполная развальцовка может привести к утечке
газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать
повторно. Во избежание утечки газообразного
хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в
комплект поставки блока. Применение других
накидных гаек может привести к утечке хладагента.
1 Труборезом отрежьте конец трубы.
2 Удалите заусенцы ножом, обращенным вниз, так чтобы
стружка не попала в трубу.
a b
a Отрежьте точно под прямым углом.
b Удалите заусенцы.
3 Снимите с запорного вентиля накидную гайку и накиньте ее
на трубу.
4 Развальцуйте трубу. Установите точно так, как показано на
рисунке.
A
Вальцовочный
инструмент для
R410A
(зажимного типа)
Обычный вальцовочный
инструмент
Зажимного типа
(типа Ridgid)
С крыльчатой
гайкой
(типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте правильность развальцовки.
a b
c
a На внутренней вальцовочной поверхности не должно
быть трещин.
b Конец трубы должен быть развальцован равномерно,
абсолютно круглой формы.
c Убедитесь, что установлена накидная гайка.
5.3.5 Применение запорного клапана с
сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Запорные вентили поставляются в закрытом положении.
▪ На приведенном рисунке показаны детали, необходимые для
использования вентиля.
c
d
a
b
a Сервисный порт и крышка сервисного порта
b Шток клапана
c Соединение с трубопроводом
