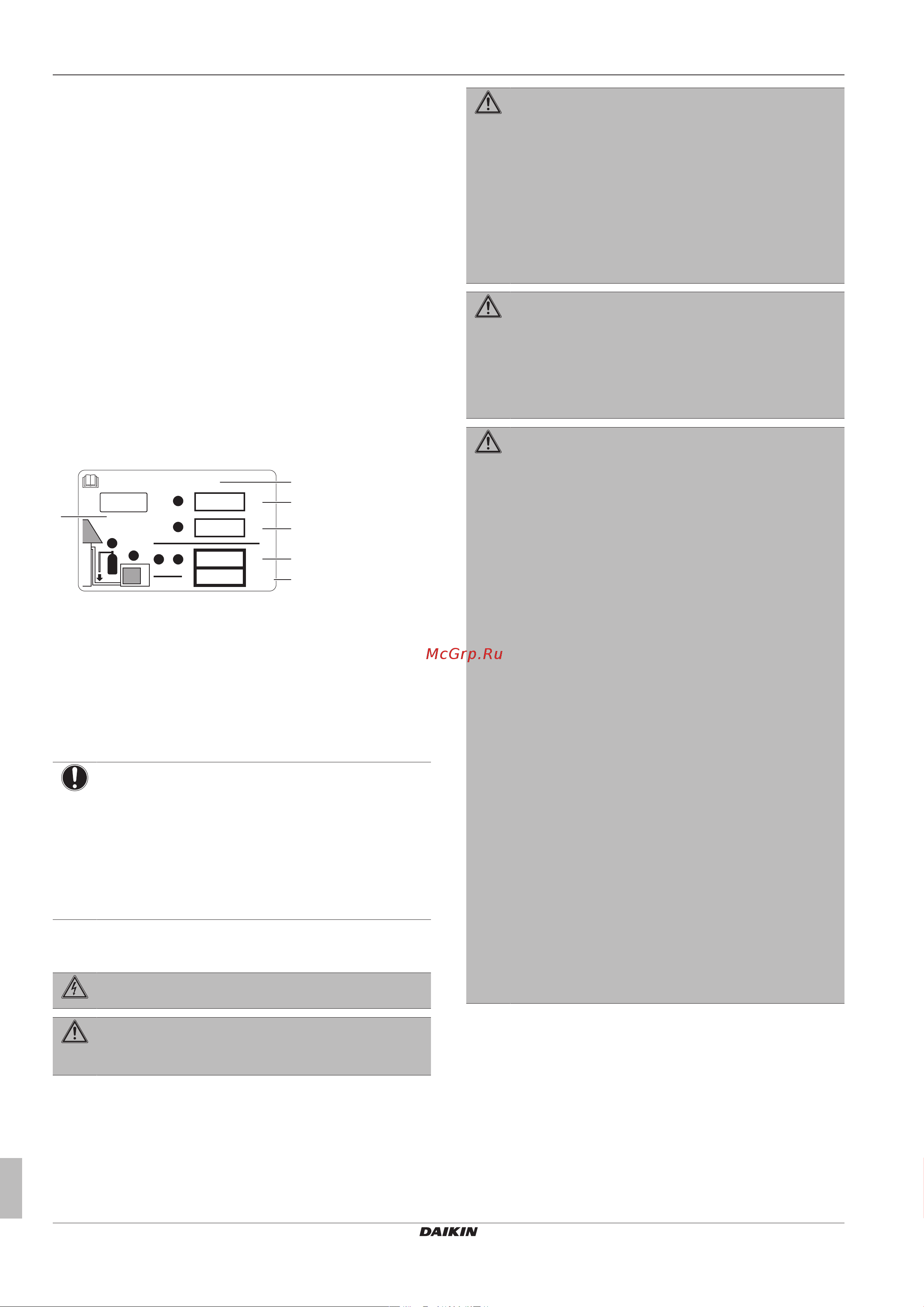

![Daikin ARXS50L2V1B [16/24] Монтаж](/views2/1768882/page16/bg10.png)
5 Монтаж
Руководство по монтажу
16
RXS50+60 + RX50+60 + ARXS50~71
Серия Split R410A
3P360062-1H – 2016.09
▪ Хладагент заправляется в жидком состоянии. Дозаправка в
газовой фазе может привести к нарушению нормальной
работы системы.
Предварительные условия: Перед заправкой хладагентом
обязательно выполните подсоединение и проверку (на
герметичность, с вакуумной осушкой) трубопроводов
хладагента.
1 Подсоедините цилиндр с хладагентом к сервисному
отверстию.
2 Заправьте дополнительный объем хладагента.
3 Откройте запорный клапан в контуре газообразного
хладагента.
При необходимости откачки в случае демонтажа или
перемещения системы см. дополнительную информацию в
"7.1Откачка"на стр.20.
5.5.3 Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта
1 Этикетка заполняется следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если в комплект поставки блока входит этикетка о
наличии вызывающих парниковый эффект
фторсодержащих газов на нескольких языках (см.
принадлежности), отделите этикетку на подходящем
языке и наклейте ее поверх этикетки a.
b Заводская заправка хладагентом: см. табличку с
наименованием блока
c Объем дополнительно заправленного хладагента
d Общее количество заправленного хладагента
e Выбросы парниковых газов для общего количества
заправленного хладагента в тоннах CO
2
-эквивалента
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В Европе выбросы парниковых газов для полной
заправки хладагента в системе (выражаются в тоннах
CO
2
-эквивалента) используются для определения
интервалов технического обслуживания.
Руководствуйтесь применимым законодательством.
Формула для расчета выбросов парниковых газов:
значение ПГП для хладагента × общая заправка
хладагента (кг) / 1000
5.6 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ включайте электропитание до завершения
подсоединения всех проводов. В противном случае
возможно поражение электрическим током.
▪ После завершения монтажа электропроводки
дважды проверьте правильность подсоединения
всех проводов перед включением электропитания.
▪ Все приобретаемые на месте компоненты,
материалы и услуги по электрическому монтажу
ДОЛЖНЫ соответствовать требованиям
действующего законодательства.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ
проверьте надежность крепления каждой
электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки
закрыты.
ПРЕДУПРЕЖДЕНИЕ
▪ Если в электропитании нет нейтрали или она не
соответствует нормативам, оборудование может
выйти из строя.
▪ Необходимо установить надлежащее заземление.
НЕ ДОПУСКАЕТСЯ заземление агрегата на
трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное
заземление может привести к поражению
электрическим током.
▪ Установите необходимые предохранители или
автоматические прерыватели.
▪ Обязательно прикрепляйте электропроводку с
помощью кабельных стяжек так, чтобы провод НЕ
касался острых кромок труб, особенно на стороне
высокого давления.
▪ Не допускается использование проводки с
отводами и скрученными многожильными кабелями
удлинителей и соединений звездой. Это может
вызвать перегрев, поражение электрическим током
или возгорание.
▪ НЕ допускается установка фазокомпенсаторного
конденсатора, так как агрегат оборудован
инвертором. Фазокомпенсаторный конденсатор
снижает производительность и может вызвать
несчастные случаи.
▪ НЕ используйте приобретаемые на месте
электрические детали внутри блока.
▪ НЕ подключайте электропитание внутреннего
агрегата к наружному агрегату. Это может привести
к поражению электрическим током или пожару.
▪ НЕ используйте клеммную колодку для питания
другого вспомогательного оборудования.
