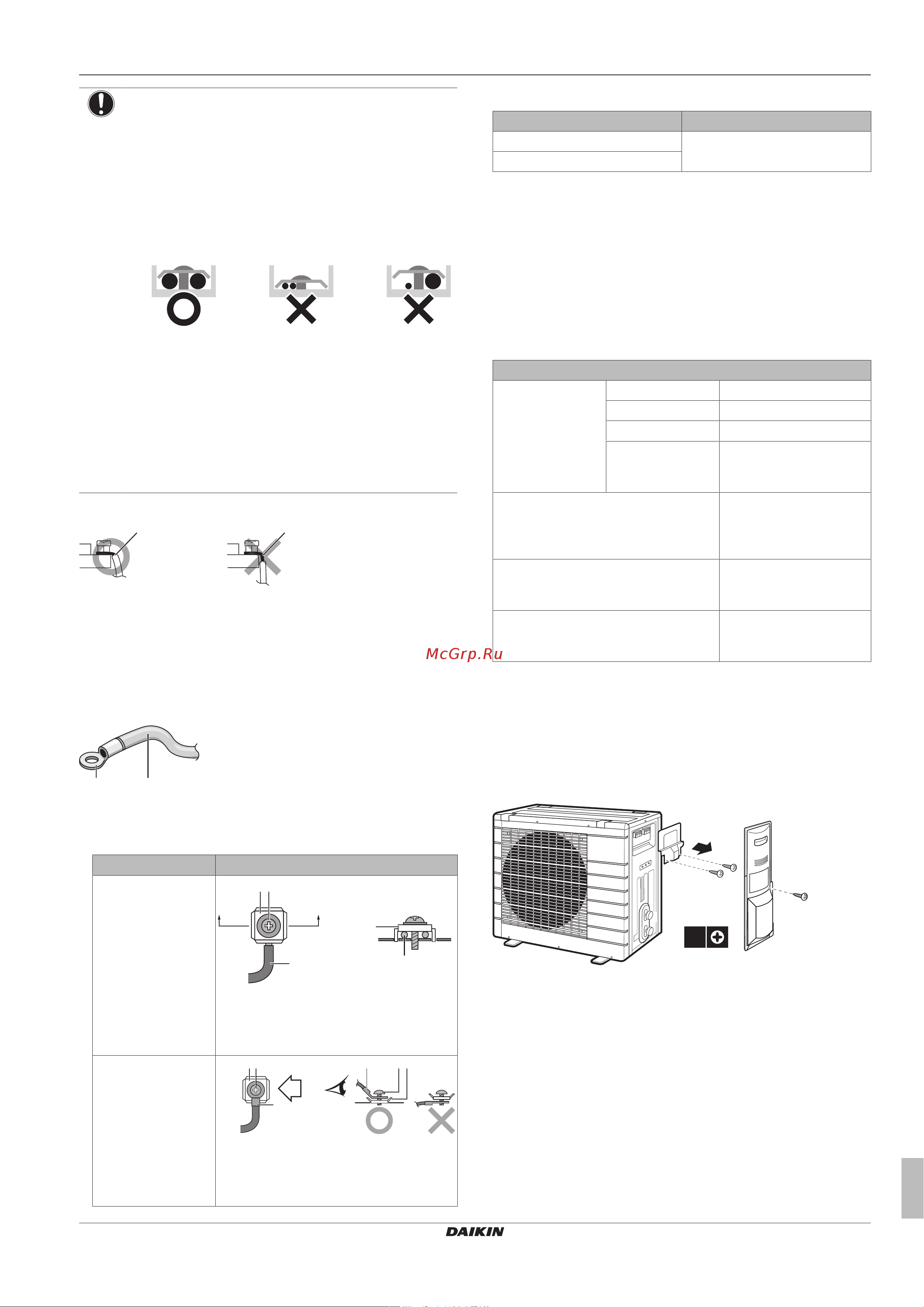

5 Монтаж
Руководство по монтажу
17
RXS50+60 + RX50+60 + ARXS50~71
Серия Split R410A
3P360062-1H – 2016.09
ПРИМЕЧАНИЕ
Меры предосторожности при прокладке
электропроводки питания:
▪ Не подключайте к клеммной колодке
электропитания провода разной толщины (люфт в
контактах электропроводки питания может вызвать
избыточный нагрев).
▪ Подключать провода одинаковой толщины следует,
как показано на рисунке ниже.
▪ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте
соответствующую отвертку. Отвертка с маленькой
головкой повредит головку и сделает адекватную
затяжку невозможной.
▪ Излишнее затягивание винтов клемм может
привести к их поломке.
Снимите с проводов изоляцию (20мм).
a b
a Снимите изоляцию на конце провода до этого места
b Слишком длинный оголенный конец может привести к
поражению электрическим током или к утечке тока.
Соблюдайте следующие меры предосторожности:
▪ При использовании скрученных многожильных проводов
установите на контакт круглую обжимную клемму. Положив
круглую обжимную клемму на провод до изолированной
части, зажмите клемму подходящим инструментом.
b a
a Скрученный многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
Тип провода Способ прокладки
Одножильный
провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
Моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,5
M4 (заземление)
Оборудование соответствует требованиям EN/IEC 61000-3-12
(Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным к низковольтным
системам общего пользования, с входным током >16А и ≤75А
на фазу.).
5.6.1 Характеристики стандартных
компонентов электропроводки
Деталь
Кабель
электропитания
Напряжение 220~240В
Фаза 1~
Частота 50Гц
Размеры
проводов
Должны соответствовать
действующему
законодательству
Соединительный кабель Минимальное сечение
кабеля составляет
2,5мм² и применимо для
напряжения 220~240В
Рекомендуемые плавкие
предохранители, устанавливаемые
на месте
20А
Автоматический выключатель
защиты от замыкания на землю
Должны соответствовать
действующему
законодательству
5.6.2 Подключение электропроводки на
наружный агрегат
1 Снимите наружную панель.
2 Снимите крышку распределительной коробки.
1
2
3×
3 Откройте зажим проводов.
4 Подключите соединительный кабель к электропитанию
следующим образом:
