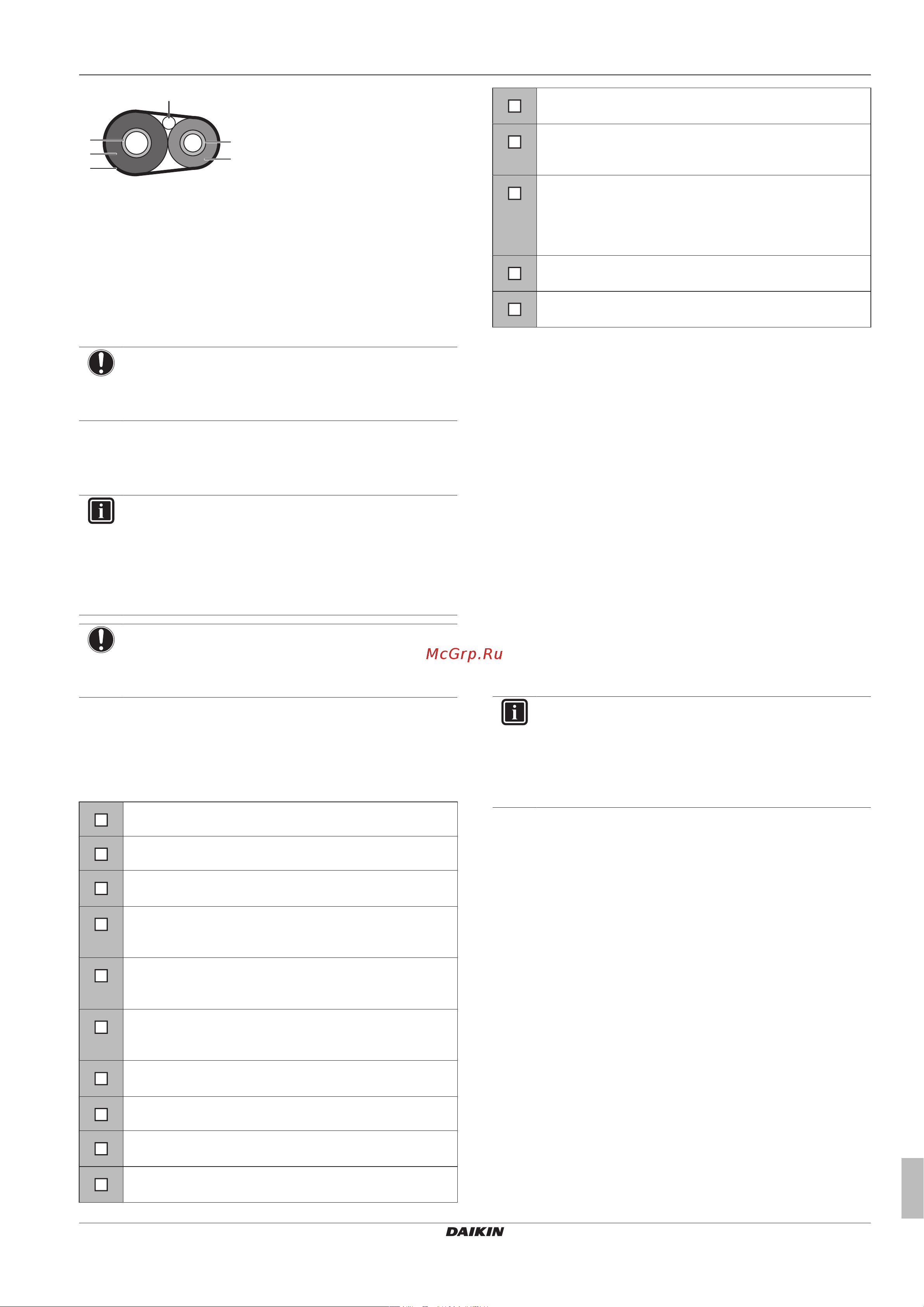

6 Пусконаладка
Руководство по монтажу
19
RXS50+60 + RX50+60 + ARXS50~71
Серия Split R410A
3P360062-1H – 2016.09
f
b
a
e
d
c
a Газовая трубка
b Изоляция газовой линии
c Соединительный кабель
d Жидкостная линия
e Изоляция жидкостной линии
f Внешняя обмотка
2 Установите сервисную крышку.
6 Пусконаладка
ПРИМЕЧАНИЕ
НИКОГДА не эксплуатируйте блок без термисторов и/
или датчиков/реле давления. Это может привести к
возгоранию компрессора.
6.1 Меры предосторожности при
вводе в эксплуатацию
ИНФОРМАЦИЯ
В ходе первого периода работы блока потребляемая
мощность может быть выше указанной на паспортной
табличке блока. Причина заключается в компрессоре,
который должен непрерывно проработать 50 часов для
достижения плавной работы и стабильного
потребления энергии.
ПРИМЕЧАНИЕ
НИКОГДА не эксплуатируйте блок без термисторов и/
или датчиков/реле давления. Это может привести к
возгоранию компрессора.
6.2 Перечень проверок перед пуско-
наладкой
НЕ допускается запуск системы без успешного проведения
следующих проверок:
Внутренний агрегат установлен правильно.
Наружный агрегат установлен правильно.
Система надлежащим образом заземлена а
заземляющие клеммы надежно закреплены.
Предохранители или установленные месте
предохранительные устройства соответствуют
данному документу и не заменены перемычками.
Напряжение питания соответствует значению,
указанному на имеющейся на блоке
идентификационной табличке.
В распределительной коробке НЕТ неплотных
соединений или поврежденных электрических
компонентов.
Внутри комнатного и наружного блоков НЕТ
поврежденных компонентов и сжатых труб.
НЕТ утечек хладагента.
Трубопроводы хладагента (газообразного и
жидкого) термоизолированы.
Установлены трубы надлежащего размера, и сами
трубопроводы правильно изолированы.
Запорные вентили наружного агрегата (для газа и
жидкости) полностью открыты.
Проводка между наружным и внутренним агрегатами
проложена согласно настоящему документу и
действующему законодательству.
Дренаж
Проследите за тем, чтобы слив был равномерным.
Возможное следствие: Возможно вытекание
конденсата.
Внутренний агрегат принимает сигналы пульта
дистанционного управления.
Указанные провода используются для
соединительного кабеля.
6.3 Для проведения пробного
запуска
Предварительные условия: Параметры электропитания
должны находиться в пределах указанного диапазона.
Предварительные условия: Пробный запуск возможен в
режиме охлаждения или нагрева.
Предварительные условия: Пробный запуск следует
выполнять согласно руководству по эксплуатации внутреннего
агрегата, чтобы убедиться в том, что все функции и компоненты
работают надлежащим образом.
1 В режиме охлаждения выберите наименьшую
программируемую температуру. В режиме нагрева
выберите наибольшую программируемую температуру.
Пробный запуск можно отключить при необходимости.
2 После завершения пробного запуска настройте
нормальный уровень температуры. В режиме охлаждения:
26~28°C; в режиме нагрева: 20~24°C.
3 Система прекращает работу через 3 минуты после
выключения блока.
ИНФОРМАЦИЯ
▪ Даже если блок выключен, он потребляет
электроэнергию.
▪ Когда электропитание восстанавливается после
отключения, продолжается работа в ранее
выбранном режиме.
6.4 Для запуска и остановки
принудительного охлаждения
Предусмотрено 2 способа принудительного охлаждения:
1 с использованием переключателя Включения/Выключения
внутреннего агрегата (если предусмотрен),
2 с использованием переключателя принудительного
охлаждения на наружном агрегате.
Способ1: использование переключателя Включения/
Выключения внутреннего агрегата
Нажмите переключатель Включения/Выключение не менее чем
на 5секунд.
Результат: Операция начинается. Принудительное охлаждение
завершается автоматически через 15минут. Чтобы остановить
операцию, нажмите переключатель Включения/Выключения.
Способ2: использование наружного агрегата
▪ Включите наружный агрегат.
